Гидравликалық жүйелермен жұмыс жасағанда, дұрыс бағытты басқару клапанын таңдау сіздің жұмысыңызды жасай немесе бұза алады. Bosch Rexroth 4we 10 e Бағдарлауды бақылау клапаны өз беделін өнеркәсіптік қосымшаларда сенімді жұмыс істейтін, ал инженерлердің оған қайта оралуының жақсы себептері бар.
4we 10 e-ні бағыттаушы клапанды ерекше етеді

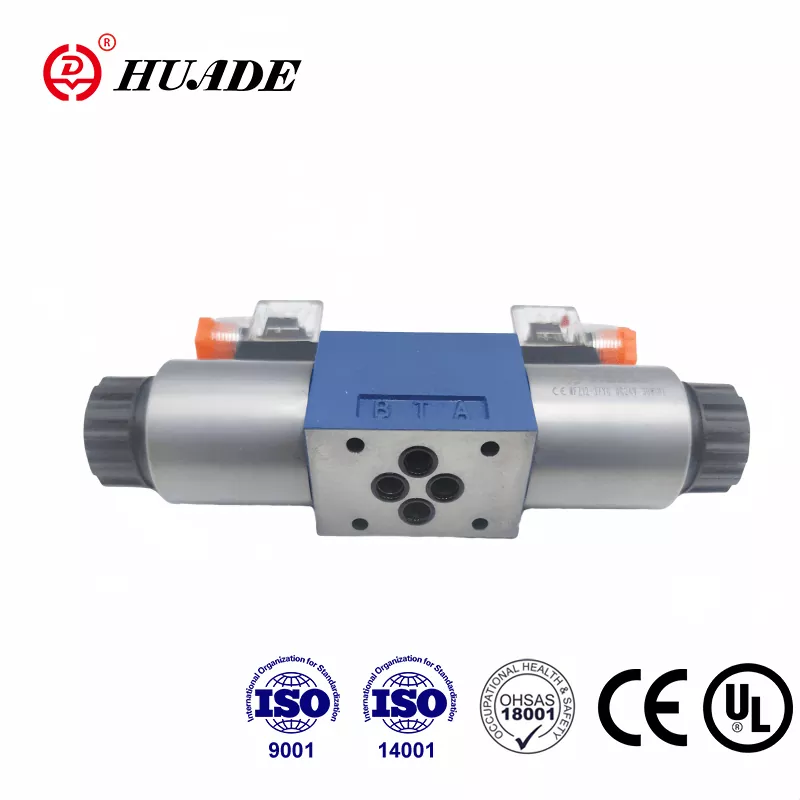

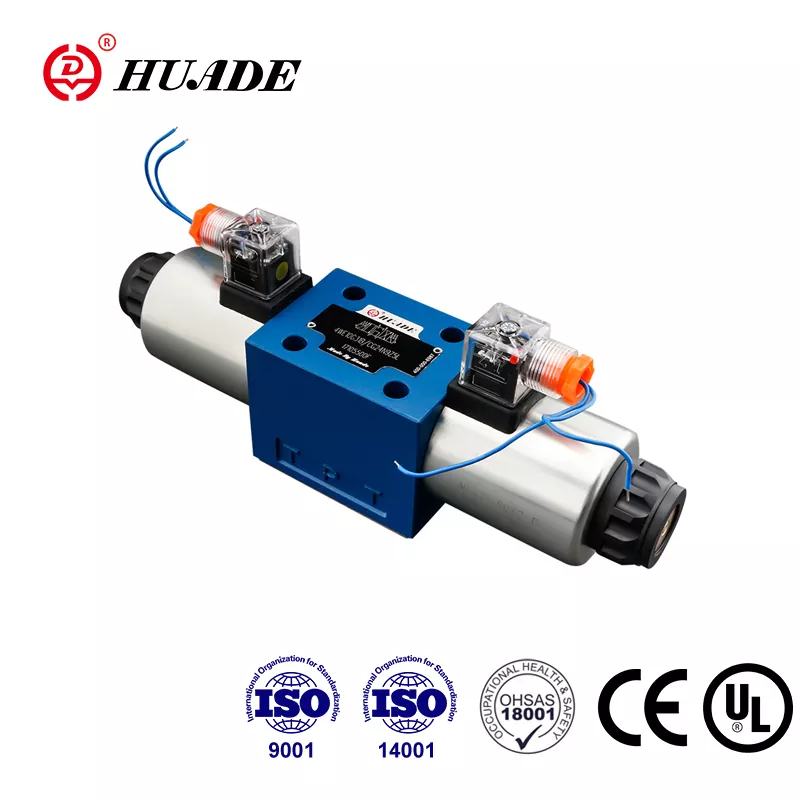

Rexroth 4we 10 e 10 E - бұл сіздің гидравликалық сұйықтықтың жүйеңіз арқылы қозғалатынын басқаратын тікелей актерлік соленоидты клапан. Мұны гидравликалық май үшін жол қозғалысын бақылаушы деп санаңыз. Ол сұйықтыққа қайда бару керек, қашан тоқтау керек және қай жол алу керек. Бұл арнайы клапан ішкі шпола жылжу үшін электромагниттік катушкаларды қолданады, ол сіздің гидравликалық цилиндрлер мен қозғалтқыштарыңызды өзгерту үшін ағынды қайта бағыттайды.
Бұл бағытты басқару клапаны қандай жиынтығымен оның атына «е» деп белгіленген жабық орталық дизайны белгілейді. Клапанның бейтарап күйінде отырғанда, барлық порттар бұғатталған. Сіздің гидравликалық актуаторыңыз өз позицияңыз өз позициясын жоғалтпай ұстайды, бұл ауыр жүктемелерді көтергенде немесе өте жақсы нәрсені сақтау керек.
Модель нөмірін бұзу
4Біздің аты 4we 10 E сізге бұл клапанның не істейтіні туралы айтады. «4» дегеніміз, оның гидравликалық желілерін қосуға арналған төрт порты бар. «Біз» оның соленоидты жұмысы бар тікелей актерлік басқару клапаны екенін көрсетеді. «10» оның мөлшеріне жатады, ол NG10 стандартына сәйкес, сонымен қатар Cetop 5 немесе ISO 4401-05-04-04-05-05-05. Бұл стандарттау Recrothoth 4we 10 E 10 E 10 E 10 E NG10 клапандарына арналған, ескі жабдықты ауыстыру немесе жаңа жүйелер салу кезінде икемділік беретін кез-келген монтаж бетіне сәйкес келеді.
«E» тағайындауы орамдық конфигурацияны сипаттайды. Клапан әлемінде әр түрлі әріптер әр түрлі ағындардың үлгілерін білдіреді. E-Type барлық порттарды орталық күйінде жабық етеді, оны қозғалысқа келтірместен тұрақты ұстап тұру керек болған кезде өте ыңғайлы.
Маңызды техникалық мүмкіндіктер
4we 10 e Бағыттағышты басқару клапаны елеулі қысымды өңдейді. Ол негізгі порттар бойынша 350-ге дейін бар, ол шаршы дюйміне шамамен 5 075 фунтқа дейін аударады. Бұл көптеген ауыр өнеркәсіптік қосымшалар үшін, инъекциялық қалыптау машиналарынан құрылыс техникасына дейін.
Тұрақты немесе айнымалы ток қуатын таңдағаныңызға байланысты ағынның сыйымдылығы өзгереді. Бұл рекробтік бағыттағыш клапанының DC нұсқасы минутына 160 литрге дейін жылжиды, ал айнымалы ток нұсқасы минутына 120 литрден тұрады. Бұл айнымалы ток катушкалары клапанның қуатталған кезде көбірек жылу тудырады, өйткені қоқыспен айналысу проблемаларын болдырмау үшін ағынды шектейді.
Сізге тез, дәл қимылдар қажет болған кезде жауап беру уақыты маңызды. 4we 10 E 45-тен 70 миллисекундқа ауысып, DC қуатын пайдалану кезінде 35-тен 45 миллисекундқа шығарады. Бұл көптеген автоматтандырылған өндірістік желілер үшін жеткілікті. Егер сізге тіпті тегіс жұмыс қажет болса, жүйедегі соққыны азайту үшін жылжу әрекетін баяулататын қосымша демпфирлерді қосуға болады.
Жабық орталық қалай жұмыс істейді
Электрондық типтегі орамалық конфигурация бұл бағытты басқару клапаны оның жүктеме қабілетті мүмкіндігі береді. Сурет Үш позиция: орталық, сол және оң. Орталықта позицияда, орамадағы ішкі жерлер барлық төрт портты блоктайды. P порты сіздің сорғыңызға қосылады, t порты сіздің резервуарыңызға барады, ал A және B порттары Жетекке қосылады. Бәрі бітеліп қалған кезде, сіздің цилиндрге түскен май құтыла алмайды, сондықтан жүктеме сіз кеткен жерде дәл қалады.
«А» катушкасын қуаттаңыз, ал шыңдар қалды. Енді P порты A портына A портына қосылады, В порты TORT портына ағызады. Жетекіңіз кеңейеді. «В» катушкасына ауысыңыз, ал қақпаның оңға жылжиды, ағын үлгісін қалпына келтіреді. P порт порты B порты B порты B портында резервуарға оралып, актераторды шығарып алыңыз.
Бұл жабық орталық келісу лифт кестелері, қысқыштар, қысқыштар және Position Positions Positions Posters Position компаниясы энергия тиімділігіне қарағанда көбірек жұмыс істейді. Сауда-саттық - бұл сіздің сорғыңыз ешнәрсе қозғалса да, жылу мен қалдықтар энергиясын тудырады. Әдетте сіз осы рекротот 4we 10 E 10 E 10 E жүйеңізді қорғау үшін рельефті клапанмен жұптастырасыз.
Нақты-әлемдік қосымшалар
Өндіріс зауыттары 4We 10 e 10 e бағытын басқару клапаны сансыз жолдармен пайдаланады. Инъекциялық қалыптау машиналары, дәлдікпен қысқышты бақылау үшін оған сүйенеді. Өлім-кастинг жабдығы оны металл бөлшектерді дәл орналастыру үшін пайдаланады. Құрылыс машиналары шелек пен бум позицияларын бөктерде ұстамай ұстау қабілеттерінен пайда алады.
Клапан сонымен қатар теңіз қосымшаларында, металл өңдеу жабдықтарында және дәл өндірістік жүйелерде де көрсетіледі. Сізге кез-келген уақытта гидравликалық жетек қажет, жүктеме астында қалуға арналған, осы рекробті бағыттағышты басқару клапанының жабық орталық дизайны сізге қажетті басқару құралын береді.
Орнату және монтаждау
4we 10 E тікелей NG10 стандартына сәйкес келетін табанға тікелей бекітіледі. Бұл модульдік тәсіл орнатуды және ауыстыруды жеңілдетеді. Сіз қосымша клапандарды үстіне үстіне жинаңыз, бұл кеңістікті үнемдейтін, кеңістікті үнемдейтін ықшам қақпақшаны салу және сізге қажет шлангтар мен фитингтер санын азайтыңыз.
Ылғал арматуралық соленоидты дизайн практикалық артықшылықтарды ұсынады. Катушка мұнайға отырады, бұл жылуды таратуға және шуды азайтуға көмектеседі. Сіз электр желісінің 360 градусын құрастыру үшін 360 градусқа айналдыруға болады. Егер катушкадан сәтсіздікке ұшыраса, сіз оны гидравликалық жүйеңізді төгіп тастамай, төмендете аласыз.
Электрлік қосылыстар Конфигурацияға байланысты IP65 немесе IP67 қорғанысының рейтингісімен DIN EN EN 175301-803 стандартымен жүріңіз. Кернеудің опцияларына «Тұрақты» Тұрақты және айнымалы ток үшін 12, 24, 110 және 230 вольт, плюс немесе минус 10 пайыздық.
Басқа нұсқалармен салыстырғанда
NG10 мөлшерінде бағытты басқару клапанын сатып алған кезде, сіз Паркер, тамыр және басқа өндірушілердің баламаларына тап боласыз. Parker D3W сериялары ұқсас қысым мен ағын рейтингін ұсынады, бірақ баяу қосады, бірақ баяу қосылады, бұл жауап беру үшін шамамен 110 миллисекунд. DG4V-5 тамыры ағынның сыйымдылығына сәйкес келеді, бірақ оның велосипед жиілігін нақты көрсетпейді.
Рекровот 4we 10 E 10 E, оның тезірек жауап беру уақытымен және велосипедке ие боламыз. Ол сағатына 15000 коммутация операцияларын өңдеуге, оны жоғары жылдамдықты автоматтандырылған процестерге сәйкес етуі мүмкін. Реттелетін демпфирлеу мүмкіндігі сонымен қатар клапанның қаншалықты жылдам өзгеруіне, жүйенің мінез-құлқын дәл баптауға көмектесетінін бақылауға көбірек бақылау береді.
Бағасы техникалық сипаттамаларға негізделген және сіз қайдан сатып аласыз. Бұл рекровканың бағыттағыш клапанының негізгі конфигурациялары 56 доллар, ал арнайы жабындары бар нұсқалар, кері кернеу немесе жетілдірілген тығыздағыштар 1200 доллардан асуы мүмкін. Сіз оларды ресми Bosch Rexroth Distributors, өнеркәсіптік қамтамасыз ету және онлайн базарлар арқылы таба аласыз. Сатып алу кезінде, модель нөмірінің кернеу мен кернеудің және кернеудің түріне ерекше назар аударатындығын тексеріңіз.
Оны іске қосу
Бағыттағыштардың ең үлкен жауы ластану болып табылады. Гидравликалық майдағы кір бөлшектері қағазға жабысып, дұрыс емес операцияға немесе толық сәтсіздікке әкеледі. 4we 10 e 10 Micros-қа сүзгіленген 10 мкмға дейін, ол NAS 1638 класына немесе ISO 4406 20/18/18 /15 тазалығына сәйкес келеді.
Тұрақты техникалық қызмет көрсету сіздің майыңызды бақылаудан басталады. Қызып кетуді немесе тотығуды көрсететін түссізденуді тексеріңіз. Тұтқырлықты мезгіл-мезгіл сынап көріңіз, өйткені тым жұқа немесе тым қалыңдығы клапанның жұмысына әсер етеді. Сүзгілерді кесте бойынша ауыстырыңыз және қиындықтарды ертерек ұстап алу үшін қысым өлшеуіштерін орнатуды қарастырыңыз.
Рекерот бағыты Бақылау клапаны іске қосылған кезде симптомдар әдетте нақты себептерге нұсқайды. Егер клапан таяқшалары болса, бірақ қолмен ауыстырылса, ластануы мүмкін. Айнымалы катушкалар айнымалы сəктің нұсқалары көбінесе шамадан тыс ағындардан туындайды, бұл кереуіш, катушканы қызып кету, қызып кетуі мүмкін. Сыртқы ағу әдетте тозған тығыздағыштардан келеді, ал ішкі ағып кету баяу, дүрленген қозғаушы ретінде көрсетіледі.
Клапанды тазалау күтімді қажет етеді. Оны жүйеден алып тастаңыз, оны мұқият бөлшектеңіз және WD-40 немесе ұқсас еріткішпен ұңғыманы және ораманы тазалаңыз. Сығымдалған ауамен өткелдерді үрлеу және тозу немесе зақымдануды тексеріңіз. Клавиалдарды дұрыс жинақты пайдаланып, жоғары температуралы қосымшалар NBR RBER-ден гөрі Fkm пломбаларын қажет ететінін ескере отырып, дұрыс жинақты ауыстырыңыз.
Дұрыс таңдау жасау
4we 10 e 10 e Бағыттағышты басқару клапаны жүктемелерді ұстау кезінде Excels Excels. Оның жабық орталық дизайны дрифтеуге кедергі жасайды, оның жылдам әрекет етуі автоматтандыруды қолдайды және оның стандартталған монтажы қондырғыларын жеңілдетеді. Модульдік құрылыс сізге ықшам кеңістіктерде күрделі бақылау тізбегін құруға мүмкіндік береді, ал ылғалды арматура катушкалары минималды техникалық қызмет көрсетумен ұзақ қызмет етуді ұсынады.
Энергия саудасын қарастырыңыз. Бұғатталған орталық позициясы сіздің сорғыңыздың қозғалмаған кезде, жылу және тұтынатын қуат бермейді. Егер сіздің қосымшаңызда ENERGY ENTENTIONS Holding-тен асып кетсе, сорғыны бейтараптан түсіретін J-Type Fapools-ке қараңыз. Тегін, тегін FLOAR қажет қосымшалар үшін H-Type ашық орталықтың конфигурациялары жақсы жұмыс істеуі мүмкін.
Электр жүйеңізді клапанға абайлап сәйкестендіріңіз. DC нұсқалары жоғары ағынмен өңдейді және тезірек жауап береді, оларды көптеген өндірістік қосымшалар үшін әдепкі таңдау жасайды. Айнымалы ток қуаты баяу жұмыс істеу үшін жақсы жұмыс істейді, бірақ катушкалардың бүлінуіне жол бермеу үшін 120 литрлік ағынның лимитін есте сақтаңыз.
Рексот 4-дің 4-ізбеде 10 E өнеркәсіп гидравликасында өз орнын, дәлелденген қойылымның ондаған жылдарына ие болды. Оның жоғары қысымды мүмкіндіктерінің үйлесімі, жылдам жауап және сенімді жүктеме холдингі оны талап ету үшін қажет таңдау жасайды. Майды таза ұстаңыз, қажеттіліктеріңіз үшін дұрыс орауыш конфигурациясын таңдаңыз, және бұл бағытты басқару клапаны жыл сайын сенімді қызметке жеткізеді. Бар клапанды ауыстырдыңыз ба, жаңа жүйені құрасыз ба, жаңа жүйені жобалайсыз ба, 4we 10 Enject 10. Сіздің гидравликалық жабдықтарыңыздан барынша алуға көмектеседі.
