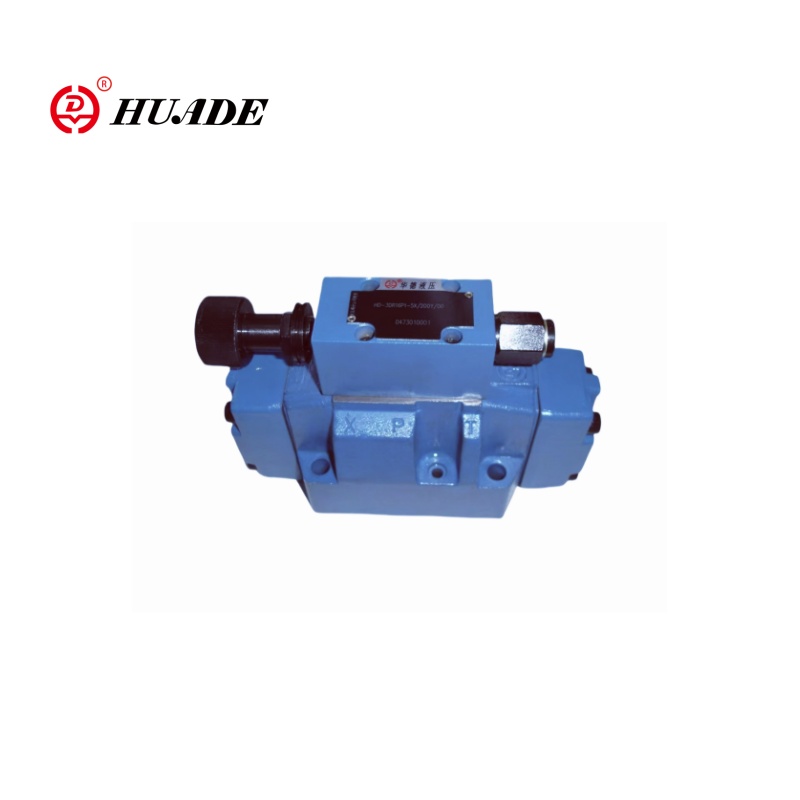

Хуаданың ұшқышы жұмыс істеп, үш жақты пропорционалды қысымның төмендеуі 3DR10P-6x пилоттық басқару функциясы бар. Бұл пропорционалды клапан үш жақты байланысты жүзеге асыра алады және пропорционалды түзету сипаттамаларына ие бола алады. 3DR10P клапаны негізінен гидравликалық жүйеде жүйелік қысымды азайту және тұрақтандыру үшін қолданылады.
| Генерал | ||
| Салмақ кг | 6 | |
| Орнату орны | Ерікті | |
| Қоршаған орта температурасы ℃ | -30-ден +50-ге дейін | |
| Гидравликалық | ||
| Номиналды қысым бар | 315 | |
| Максималды жұмыс қысымы | -Жпорт және бар | 315 |
| - порт-бар | Резервуарға бөлек және нөлдік қысым | |
| Қысым параметрі | -Minum бар | Ағынға байланысты |
| -Maximum Бар | 50; 100; 200; 315 | |
| Максималды ағын L / MIN | 120 | |
| Гидравликалық сұйықтық | Минералды май (HL, HLP) DIN 51524 дейін); VDMA 24568-ге дейінгі био-тозған гидравликалық сұйықтықтар (сонымен қатар RE 90221); Хетг (зорлау тұқымы майы) 1); Хепг (Polyglycols) 2); Жұқтар (синтетикалық эфирлер) 2); Сұраныс бойынша басқа гидравликалық сұйықтықтар | |
| Гидравликалық сұйықтықтың температурасы ℃ | -30-ден +80-қа дейін-+80-қа дейін (NBR пломбалары) -20-дан +80-ге дейін (FKM пломбалары) | |
| Тұтқырлығы мм2 / с | 10-дан 800-ден 800-ге дейін | |
Ерекше өзгешеліктері:
▶ төмендету және шектеу үшін клапан
▶ Тасымалдау үлгісі үшін, DIN 24 340 A, ISO 4401 және Cetop-RP 121H, CetOpp-RP 121H, Каталог парақтары үшін RE 45 054 (Жеке тапсырыс)
▶ 4 Қысым кезеңдері
▶ 4 реттеу элементтері
● Айналмалы тұтқасы
● алтыбұрышты және қорғаныш қақпағы бар жең
● Масштабы бар құлыпталатын айналмалы тұтқасы
● Масштабы бар айналу тұтқасы
Қолдану:
Үш жақты пропорционалды қысым 3DR10P-6x клапанын төмендететін клапандар әртүрлі гидравликалық жүйелерде, мысалы, инженерлік техника, металлургиялық жабдықтар, кеме жасау және басқа кен орындарында кеңінен қолданылуы мүмкін.
3DR10P-6x қысым клапанының түрі - бұл ұшқыш жұмыс істеп тұрған 3 жақты қысымның төмендеуі, қайталама тізбектегі қысымды төмендететін клапаны. Ол гидравликалық жүйедегі қысымды азайту үшін қолданылады.
Қысымды төмендететін клапан негізінен негізгі клапаннан тұрады (1).

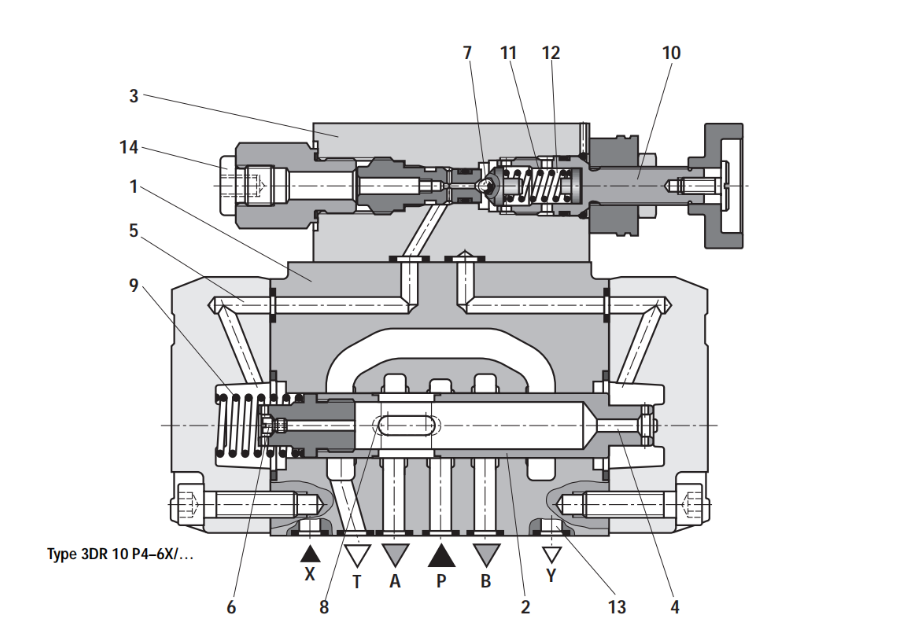

Демалу кезінде клапан ашық. Қысым сұйықтығы P портынан A портына кедергі келтіре алады. А портындағы қысым A арнасындағы қысым (4) сығымдалған көктемге қарама-қарсы орамаға қолданылады (9). Сонымен бірге қысым (6), басқару орамасының (2) көктемгі жүктелген жағында (2) және «Пилоттық басқару клапанындағы (3) арна (7) (7) арқылы (7) дейін (5) арқылы қолданылады.
Сығымдалған көктемнің (11) параметріне тәуелді қысым (7) және «7) және Channel (5) және Channel (5) (2), ол ашық күйде ұстайды. Қысым сұйықтары P портынан A портынан A портына (2) A портына, A портында қысым орнатылғанша, бұл сығымдалған көктемде (11) және допты (7) жоғарылатады.
Басқару орамасы (2) жабық күйге ауысады. Қажетті төмендетілген қысым A портындағы қысым мен қысымның қысымының арасындағы тепе-теңдікке қол жеткізіледі және сығымдалған көктемде (11) орнатылған қысым мәні жетеді.
Егер портындағы қысым сыртқы күштер арқылы жоғарылап қалса, басқару орамы арқылы (2) жылжытылады (2) сығымдау көктемін (9) одан әрі жылжытады. Осылайша, а порт T портына Control Mands (8) арқылы басқару орамасындағы (2) арқылы қосылған. Қысымның одан әрі көтерілмейтініне көз жеткізу үшін резервуарға жеткілікті қысымды сұйықтық ағады.
Ұшқыш майы көктемгі камерадан (12) оралуы әрдайым басқару желісі арқылы (13) «Y» портына дейін, бұл әрқашан резервуарға нөлдік қысыммен ағып кетуі керек.
Қысымды өлшеу байланысы (14) A портындағы төмендетілген қысымды бақылауға мүмкіндік береді.
Пропорционалды клапанның стуркты 3DR10P-6x
