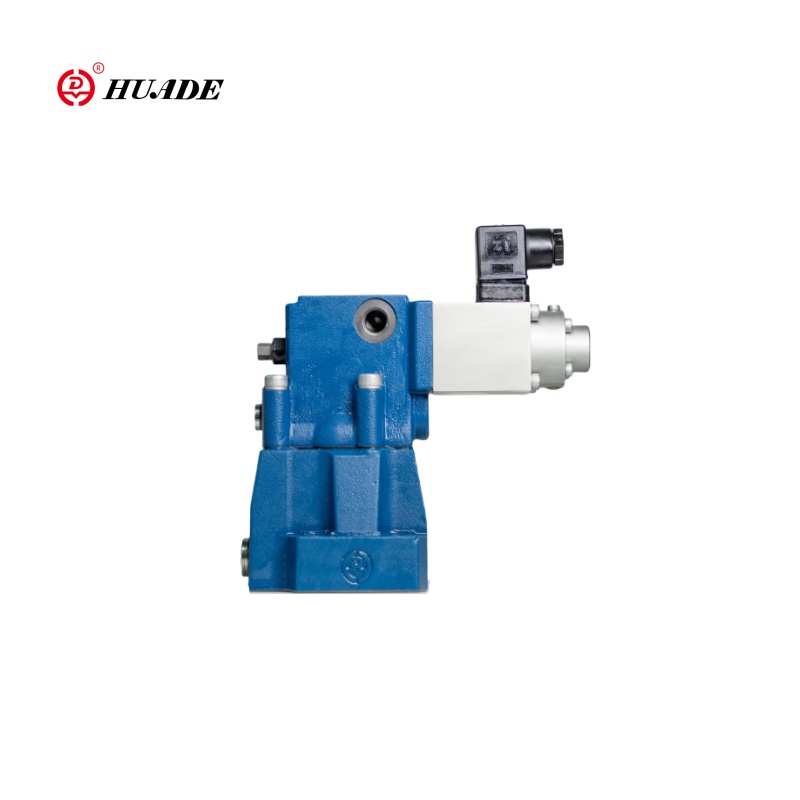

Хуаданың пропорционалды қысымды төмендететін түрлері DRE - бұл ұшқыш жұмыс істеп тұрған қысымды төмендететін клапандар. Олар жұмыс қысымын қысқарту үшін қолданылады.
Пропорционалды қысымды төмендететін клапандар негізінен пилоттық клапаннан тұрады (1), пропорционалды соленоидпен (2) негізгі қақпағы бар (2), сонымен қатар негізгі қаптамамен (4), сондай-ақ қосымша тексеру клапаны (5).
| Гидравликалық | ||
| Max.Setting қысымы (MPA) | А және В порттары | 31.5 |
| Порт y | танкке барыңыз .no қысымы | |
| A (MPA) портына арналған Max.Setting қысымы | Қысым рейтингісімен бірдей | |
| Min.Enting Practing Practing. Port A (MPA) үшін | «Q» -ге қатысты болыңыз. (Қисықтарды қараңыз) | |
| Сызықтық (%) | ± 3.5 | |
| Қайталану (%) | <± 2 | |
| Гинтац | Ықшаммен ± 2,5% pmax.without ± ± 4,5% PMAX | |
| Сұйықтықтар | Минералды май (NBL пломбасы үшін), фосфат эфирі (FPM пломбасы үшін) | |
| Тұтқырлығы диапазоны (мм2/ с) | 2.8 to380 | |
| Сұйықтық температурасы (℃) | -20 - +70 дейін | |
| Электр | ||
| Кернеуі | Б | |
| Min.control ток (A) | 0.1 | |
| Max.control ток (A) | 0.8 | |
| Катушкалар (ω) | 20 ℃ ескі клапан 19.5 құрайды, max.warm клапан 28,8 құрайды | |
| Баж | үздіксіз | |
| Max.Condition температурасы (℃) | 50 | |
| Дин 40 050-ге оқшаулау | IP65 | |
| Байланысты күшейткіш | Қосылатын модуль | |
| Электрлік тұжырым-файл | Vt_2000: 40 (бірге) | |
Ерекше өзгешеліктері:
▶ қосымша Max.Pressure қорғау
▶ A және B арасындағы қосымша тексеру клапаны
▶ жұмыс қысымын азайту үшін пайдаланылатын клапан
▶ Табылды орнату үшін
▶ Кряд және электроника Бір скриннен
Қолдану:
Дре / драммалық қысымды төмендететін клапанның қарапайым құрылымы, ыңғайлы қондырғы және күйін келтіру, күшті қондырғы, қатты қысым, аз қысым жоғалуы, қайталанатын және сызықтық және үлкен жүйелік ағындар бар жағдайларға жарамды. Ол станоктар, жеңіл өнеркәсіп, металлургия, кеме жасау, машина жасау, тау-кен өндірісі, аэроғарыш және басқа да кен орындарында кеңінен қолданылады.
Dre ...
А портындағы қысымның параметрі пропорционалды соленоидтардағы кернеуге байланысты (2).
Демалу кезінде, портта қысым жоқ, көктемде басты ораманы (4) бастапқы күйінде ұстайды. B-ден a-дан қосылымы жабық, сондықтан оны болдырмауға болады.
Порттағы қысым негізгі орамның аймағында байланыс арқылы әрекет етеді.
Ұшқыш майы A (NS 10) портынан (NS 10) немесе B (NS 10,30) порттан алынады және A және B порттары арасындағы қысым тамшыларынан тәуелді тұрақты ағынның реттегішіне қосылады Тұрақты ағындар контроллері Пилоттық май ағыны екі қосылым арқылы, екі қосылым арқылы, ал қақпағы арқылы Y портына және сол жерден ағызу желісіне өтеді.
А портында қажет қысым тиісті күшейткіште анықталады.
Пропорционалды қысымды төмендететін рәміздер
