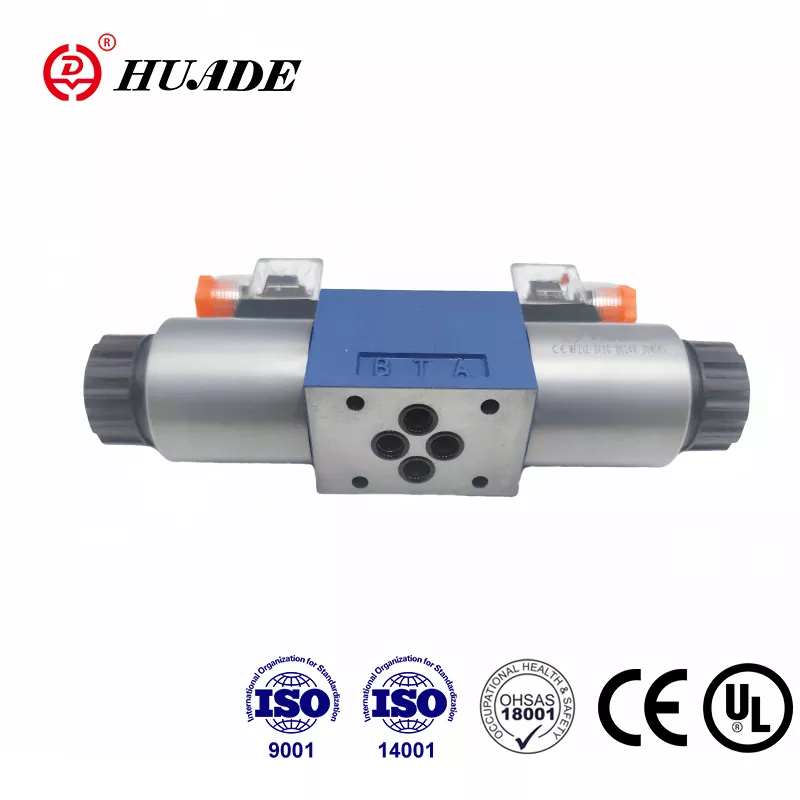

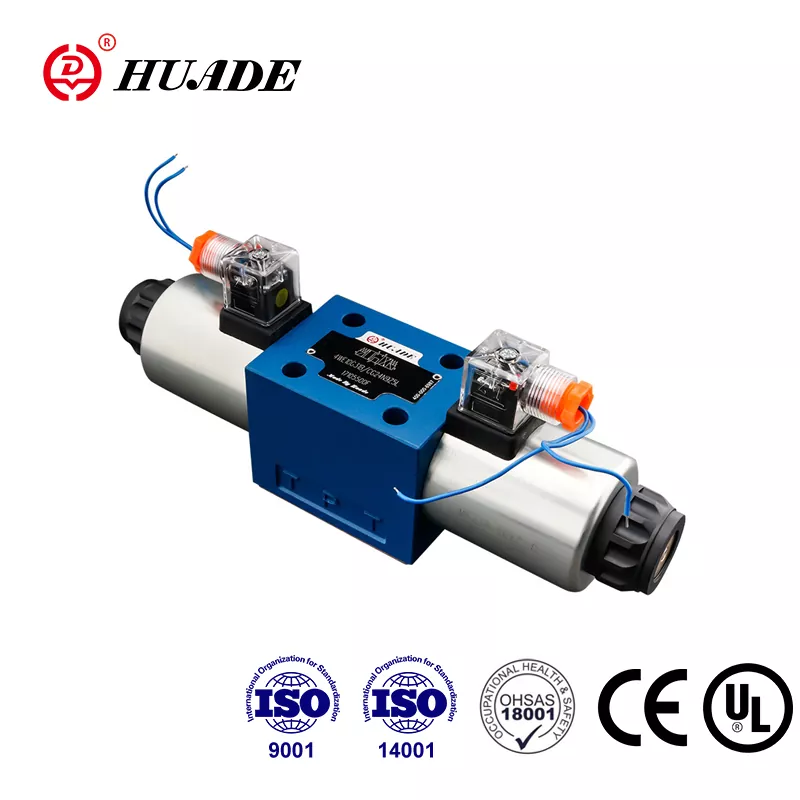

Beijing Huade Hydraulic 1979 жылы құрылған, ол қазір гидравликалық клапандар мен жабдықтарды жобалауға, өндіруге және қызмет көрсетуге маманданған ірі мемлекеттік кәсіпорын тобына айналды. 4WE 10 D типті Huade® бағыттаушы катушка клапаны - Rexroth ұсынған үлгіге қолжетімді балама. Соленоидты бағыттаушы клапан сериясы CE және UL сертификаттарынан өтті. Клапандар контрафактілікке қарсы жапсырмалары бар стандартты картон қораптарға салынады. Зауыт сапа менеджменті, қоршаған орта менеджменті және еңбекті қорғау мен қауіпсіздікті басқару жүйесінің сертификаттарынан өтті. Huade® гидравликалық бағыттаушы клапандар теңіз рульдік механизмінің гидравликалық жүйесінде, бұрылатын кран жүйесінде және реттелетін қадамдық пропеллердің гидравликалық жүйесінде кеңінен қолданылады, Huade теңіз өнеркәсібінде үлкен тұтынушылар тобына ие.
|
Жұмыс қысымы макс. |
A.B.P порттары (МПа) |
31,5 дейін |
|
Порттар T (МПа) |
16 |
|
|
Максималды ағын (л/мин) |
120 |
|
|
Көлденең қима (0 ауысу орны): |
Q белгісімен номиналды ауданның шамамен 6 % |
|
|
Қысымды сұйықтық |
Минералды майлар (NBR тығыздағыштары үшін) немесе фосфатты эфирлері (FPM тығыздағыштары үшін) |
|
|
Қысым сұйықтығының температура диапазоны （℃） |
-30～+80 |
|
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
|
|
Салмағы (кг) |
1 электромагниттік клапан |
5.1(DC),4.3(AC) |
|
2 электромагниттік клапан |
6,7(тұрақты ток),5,1(AC) |
|
Ерекше өзгешеліктері:
▶ Стандартты нұсқа ретінде тікелей электромагниттік басқарылатын бағыттаушы катушка клапаны
▶ Алынбалы катушкалары бар дымқыл істік тұрақты немесе айнымалы ток соленоидтары
▶ Керемет контур
▶ Орамдарды қысым өткізбейтін камераны ашпай-ақ ауыстыруға болады
▶ Орталық немесе жеке электр қосылымдарын таңдау
▶ Қосымша қолмен жүру
▶ Ұзақ өмір
▶ Din 24 340 A, ISO 4401 және CETOP - RP 121H үлгілеріне тасымалдау үлгісі
Қолдану:
4WE 10 D - электромагниттік басқарылатын бағыттаушы катушка клапаны. Ол сұйықтықтың басталуын, тоқтауын және бағытын басқарады.
Бағытталған клапандар негізінен корпустан (1), бір немесе екі соленоидтан (2), басқару катушкасынан (3) және бір немесе екі кері серіппеден (4) тұрады. Тыныштық күйінде басқару орамасының (3) орталық немесе бастапқы күйінде кері серіппелердің (4) көмегімен ұсталады (импульстік катушкалардан басқа). Басқару катушкасы (3) дымқыл түйреуіш электромагниттермен (2) басқарылады. Соленоидтың (2) күші басқару катушкасына (3) әсер етіп, оны тыныштық күйінен қажетті соңғы орынға жылжытады. Бұл P-ден A-ға және В-дан T-ге немесе P-ден В-ға және А-дан T-ге еркін ағынға мүмкіндік береді.
Электромагнитті (2) токтан ажыратқанда басқару катушкасы (3) қайтару серіппесі (4) арқылы бастапқы орнына оралады.
Қосымша қолмен жүру (5) басқару катушкасын (3) соленоидтарды қуатсыз жылжытуға мүмкіндік береді.
WE 10 30B сериясының құрылымдық диаграммасы
1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.
2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек
3. Зауыттан шыққан кезде қосымша тақтайшасы жоқ өнімдер қажет болса, арнайы тапсырыс беріңіз.
4. Клапан бекіту бұрандалары үлгі кітабында көрсетілген параметрге сәйкес таңдалуы және пайдаланылуы керек
5. Клапанмен байланысқан беттің кедір-бұдырлығы 0,8-ге дейін қажет.
6. Біріктіретін бөліктің беткі қабаты 0,01/100 мм болуы керек.
