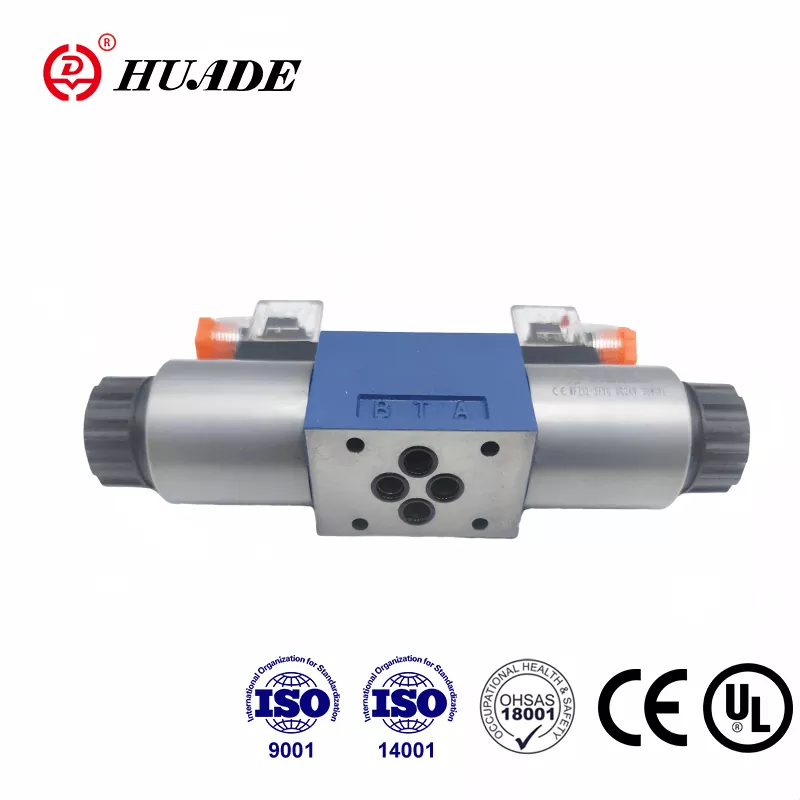

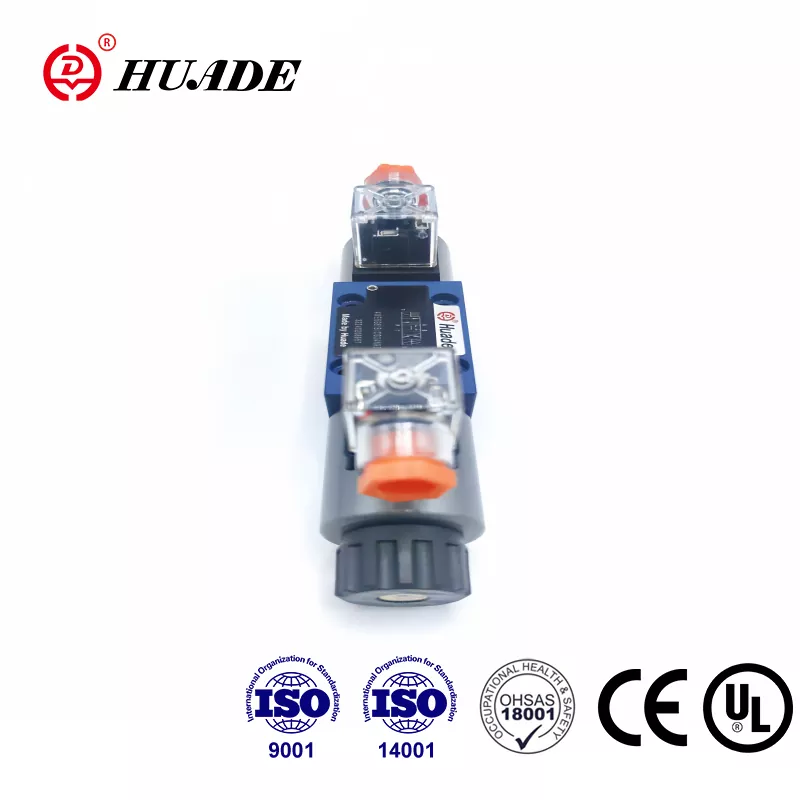

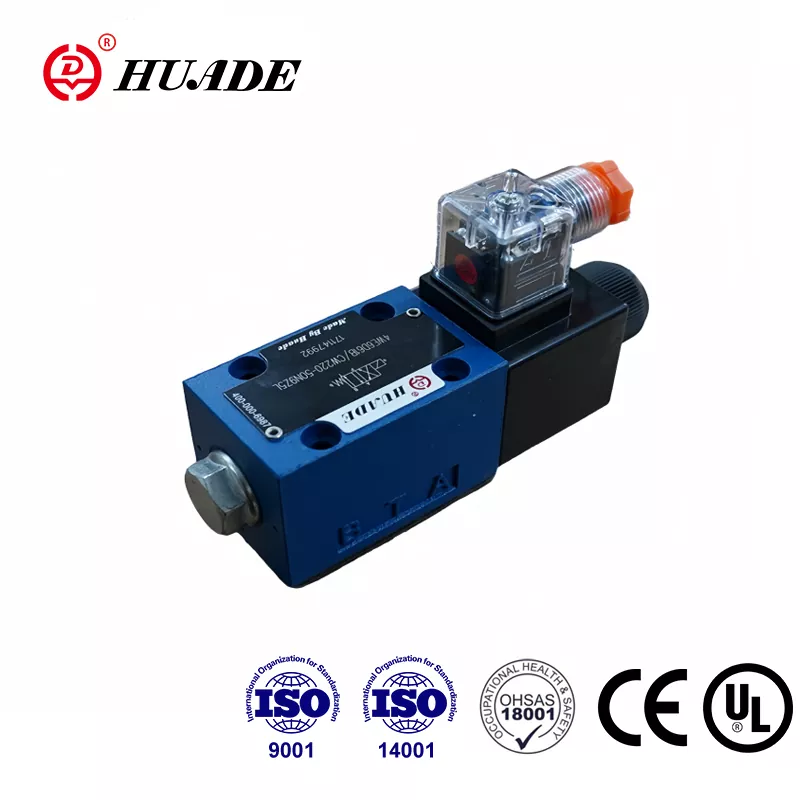

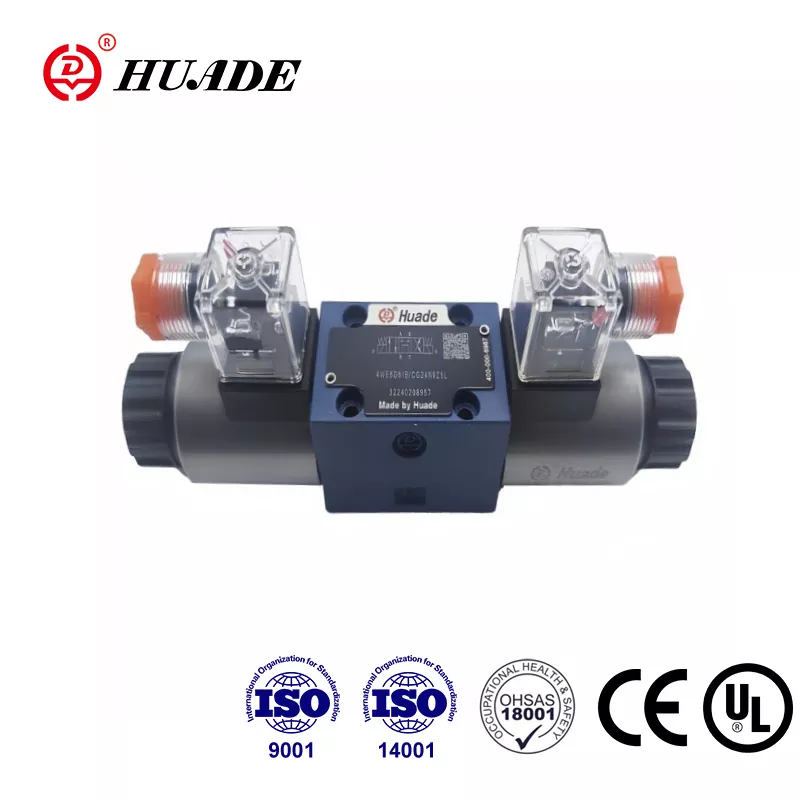

Beijing Huade Hydraulic Industrial Group - гидравликалық клапандар мен жабдықтарды жобалауға, өндіруге және қызмет көрсетуге маманданған әйгілі мемлекеттік компания. Huade® 4WE 6 J электромагниттік бағыттаушы клапан 1979 жылдан бастап Rexroth компаниясымен екі рет ұзақ мерзімді ынтымақтастықтың арқасында Rexroth ұсынған үлгіні алмастыра алады. WE 6 сериялы электромагнитті бағыттаушы клапан CE сертификатынан өтті. Huade әр бағыттаушы клапанның жоғары өнімділігін қамтамасыз ету үшін сапаға үлкен мән береді. ҒЗТКЖ және өндірісті басқару жүйесі ISO9001, ISO14001 және ISO45001 талаптарына сәйкес келеді. Huade® гидравликалық клапандары тұрақты өнімділікке байланысты Қытайдағы әскери өнеркәсіпте және басқа салаларда кеңінен қолданылады. Бұл Қытайдағы сенімді ұлттық бренд.
|
Гидравликалық |
|||
|
Максималды жұмыс қысымы A,B,P порттары (Мпа) |
35,0 дейін |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
A және B таңбалары бар T порты су төгетін порт ретінде пайдаланылуы керек |
|||
|
Максималды ағын (л/мин) |
80(-);60(～) |
||
|
Қысымды сұйықтық |
Минералды майлар немесе фосфат эфирлері |
||
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
||
|
Қысым сұйықтығының температура диапазоны （℃） |
-30～+80 |
||
|
Ластану дәрежесі |
NAS 1638 сыныбына сәйкес гидравликалық сұйықтықтың рұқсат етілген ең жоғары ластану дәрежесі9. |
||
|
Электрлік |
|||
|
Кернеу түрі |
DC |
Айнымалы ток 50/60 Гц |
|
|
Қолжетімді кернеулер (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Қуат тұтыну (Вт) |
30 |
||
|
Ұстау қуаты (VA) |
- |
50 |
|
|
Қосылу қуаты (VA) |
- |
220 |
|
|
Міндет |
үздіксіз |
||
|
IS0 6403-ке ауысу уақыты |
ҚОСУЛЫ (мс) |
25-тен 45-ке дейін |
10-20 |
|
ӨШІРУ (мс) |
10-нан 25-ке дейін |
15-тен 40-қа дейін |
|
|
DIN бойынша қорғаныс |
IP 65 |
||
|
Ауыстыру жиілігі (цикл/сағ) |
15000 дейін |
7200 дейін |
|
|
Электр қосылымдарымен қорғаныс өткізгіші (PE) |
|||
Ерекше өзгешеліктері:
▶ Тікелей соленоидты жетекті бағыттаушы золотник клапанының жоғары өнімді нұсқасы
▶ Алынбалы катушкасы бар дымқыл істік тұрақты немесе айнымалы ток соленоидтары
▶ Қолмен қайта анықтау, қосымша
▶ Соленоидты катушканы 90° бұруға болады
▶ Орамды ауыстырған кезде қысымды өткізбейтін камераны ашу қажет емес
▶ Жеке немесе орталық қосылымдар ретінде электр қосылымдары
▶ Din 24 340 A, ISO 4401 және CETOP - RP 121H үлгілеріне тасымалдау үлгісі
Қолдану:
Соленоидты басқарылатын 4WE 6 J типті бағыттаушы клапандар сұйықтықтың басталуын, тоқтауын және бағытын басқарады.
Негізінде бағытты басқару клапандары 4WE 6 корпустан (1), бір немесе екі соленоидтан (2), басқару катушкасынан (3) және бір немесе екі кері серіппеден (4) тұрады. Токсыз күйде реттегіш золотник (3) кері серіппелердің (4) көмегімен бейтарап немесе бастапқы күйде ұсталады (импульстік катушкалардан басқа). . Соленоидтардың (2) күші басқару катушкасындағы (3) плунжер (5) арқылы әрекет етеді және оны бейтарап күйден қажетті соңғы күйге дейін итереді. Бұл P-ден A-ға және В-дан T немесе P-ге еркін ағын береді. В-ға және А-дан Т.
Электромагнитті (2) қуатсыздандырған кезде, реттеуші катушка (3) кері серіппелердің (4) көмегімен бейтарап күйіне оралады.
Қосымша қолмен ауыстыру (6), соленоидты қуатсыз басқару катушкасын (3) жылжытуға мүмкіндік береді.
WE 6 61B сериясының құрылымдық диаграммасы
