Гидравликалық ағындарды басқару клапаны дегеніміз не?
Гидравликалық ағындарды басқару клапаны гидравликалық жүйелердегі сұйықтықты бақылау құралы сияқты. Жол бағдаршамы қанша автомобиль қиылысынан өткен сайын, бұл клапандар сіздің жүйеңізден қанша гидравликалық сұйықтықты басқарады.
Жай салыңыз,Гидравликалық ағындарды басқару клапандары гидравликалық қозғалтқыштар мен цилиндрлердің жылдамдығын реттейтін сұйықтықтың мөлшерін бақылау арқылы реттейді. Толығырақ сұйықтық тезірек қозғалысты білдіреді, азырақ сұйықтық баяу қозғалысты білдіреді.
Неліктен ағынды бақылау клапандары соншалықты маңызды?
Гидравликалық сұйықтықты гидравликалық жүйенің «қан» деп санаңыз. Тиісті ағынсыз бақылаусыз сіздің жүйеңіз бақыланбайтын қан қысымы бар адам сияқты болады - тым тез және қауіпті немесе өте баяу және тиімсіз.
Міне, ағынды бақылау клапандары сіздің жүйеңіз үшін жасалады:
Гидравликалық ағындарды бақылау клапандары қалай жұмыс істейді?
Негізгі қағида таңқаларлық қарапайым. Бұл клапандар сұйықтықтың ашылуымен жұмыс істейді, бұл сұйықтықтың өтуі керек.
Шелекті сумен толтыруға тырысып көріңіз. Егер сіз кранды аздап ашсаңыз, су баяу ағып жатыр. Оны кең ашып, су тез шығады. Ағынды басқару клапандары бірдей жұмыс істейді - олар сұйықтықтың ағынын бақылау үшін ашылатын мөлшерін реттейді.
Ағарға әсер ететін негізгі факторлар:
- Ашылу мөлшері- Үлкенірек ашылу = көп ағын
- Қысым айырмашылығы- Жоғары қысымды = жылдам ағым (негізгі клапандарда)
- Сұйықтық қалыңдығы- Қалың сұйықтық = баяу ағын
Гидравликалық ағындарды басқару клапандарының негізгі түрлері
1. Қарапайым ағындарды басқару клапандары
Инелер клапандары
- Нақты, кішігірім түзетулерге мінсіз
- Өрт шлангісінің орнына тамшы қолдану сияқты
- Калибрлеу және баптау үшін керемет
- Төмендегідей: қысымның өзгеруі кезінде ағын өзгереді
Дроссельдік клапандар
- Жылдамдықты бақылау үшін жақсы
- Қолмен реттеу оңай
- Қарапайым жүйелерде жиі кездеседі
- Түрлі жүктемелерде өте дәл емес
Шар клапандары
- Негізінен, бақылау / өшіру үшін
- Өте берік және сенімді
- Жылдамдықты бақылау үшін шектеулі дәлдік
- Оқшаулау бөлімдері үшін керемет
2. Бекітілген ағындарды басқару клапандары

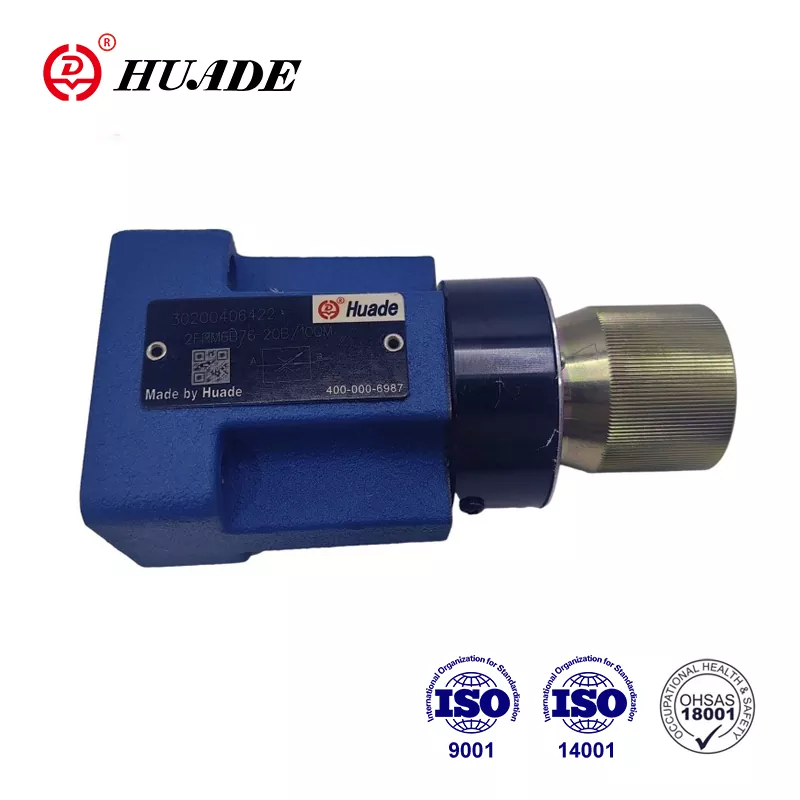

Қысыммен өтелетін клапандар
Гидравликалық жүйелердің «ақылды» клапандары. Қысым өзгерсе де, ағын тұрақты ұстаңыз.
Техникалық мәліметтер:
- Кірістірілген пилоттық клапан автоматты түрде қысым дифференциалына негізделген негізгі тесік өлшемдерін автоматты түрде реттейді
- Өтемақы диапазоны:Әдетте 50-350 жолақ қысымының диапазонында ± 5% шығын дәлдігін сақтайды
- Ішкі компоненттер:Көктемгі жүктелген комула, реттелетін дұрыстығаптар және қысым сезімі порттары
Қымбат, бірақ әлдеқайда сенімді. Дәлдік жұмыс үшін өте ыңғайлы.
Метр-in vs есептеу клапандары
Шектеу:Кавитацияны шамадан алуы мүмкін
Үздік:Төмен жүктемелер, тік цилиндрлер төмен қарай созылады
Артықшылығы:Кавитацияны болдырмау үшін артқы қысым жасайды
Үздік:Аң аулау, тербелісі, тұрақсыз акуаторлық қозғалыс
Пропорционалды ағындарды бақылау клапандары
Супер-дәл реттеуге арналған электронды түрде басқарылады.
- Бақылау әдісі:PWM (импульсті ені модуляциясы) Электронды күшейткіштен сигналдар
- Кері байланыс жүйесі:Жуды датчиктермен жабық ілмекті басқару немесе позиция
- Жауап беру уақыты:Әдетте қадамдық өзгерістер үшін әдетте 10-50 миллисекунд
- Сигнал диапазоны:4-20ma немесе 0-10В стандартты сигналдары
- ● 5G жабдық материалдарыКлапанның жабысып қалуын болдырмау үшін ағымдағы дастархан жайып, пандус функциялары
Бағдарламалау және автоматтандыруға болады. Қымбат, бірақ ең жақсы бақылауды ұсынады. Қазіргі заманғы CNC машиналары мен роботтарында.
Жетілдірілген техникалық ұғымдар
Қысымды өтеу Терең сүңгу
Қысыммен өтелетін клапандар екі сатылы дизайнды пайдаланады:
- Бастапқы кезең:Реттелетін дроссбльшка (пайдаланушы басқаратын)
- Екінші кезең:Автоматты компенсатордың орамасы қысым дифференциалына жауап береді
Жұмыс принципі:
- Комментарнат - бастапқы тесіктерде тұрақты қысымның төмендеуі (әдетте 7-10 бар)
- Төменгі қысым жоғарылаған кезде, компенсатор ағындарды қолдау үшін көбірек ашылады
- Жоғары қысымды төмендеткен кезде, компенсатор ағынның өсуіне жол бермейді
- Нәтижесі:Жүктеме өзгерістеріне қарамастан, дәйекті ағын
Пропорционалды клапанды басқару жүйелері
Электронды басқару тізбегі:
- Командалық сигнал:4-20ma немесе ± 10V PLC / Controller
- Күшейткішті өңдеу:Сигналды тиісті ағымдағы / PWM түрлендіреді
- Соленоид жауабы:Пропорционалды соленоид ағымдағы күшке пропорционалды жасайды
- Клапанның жауабы:2. Экструзия жүйесі және модуль тұрақты материал ағынын қамтамасыз ету үшін көлденең туралануы керек.
- Ағынның шығысы:Минималды гистерезисмен нақты ағынды бақылау
Қосымша мүмкіндіктер:
Ағын дивайдерлік технологиясы
SPOOL-Type Type Flow дивиденттері:
- Қуатты бөлу үшін синхрондалған шпалдарды қолданыңыз
- Дәзілік:Қалыпты жағдайда ± 5% ағынды бөлу
- Қысым сезімталдығы:Қойылымның нашарлауы үлкен қысым айырмашылығымен
- Өтініштер:Ұқсас жүктеме қосымшаларына қолайлы
Беріліс түріндегі дивизаторлар:
- Ағынды бөлу үшін дәл беріліс жиынтықтарын қолданыңыз
- Дәзілік:Қысым айырмашылығына қарамастан ± 2% ағын бөлімі
- Өздігінен өтемақы:Тұтқалауды автоматты түрде өзгереді
- Өтініштер:Сыни синхрондау (әуе кемесін басқару, ауыр көтеру)
Қолданбалар
Құрылыс жабдықтары
- Экскаваторлар: тегіс қол және шелек қозғалыстары
- Крандар: дәл көтеру және орналастыру
- Бульдозерлер: Бекітілген пышақтың реттелуі
Өндіріс
- Инъекциялық қалыптау машиналары: Керемет бөлік қалыптастыру
- CNC машиналары: дәл кесу жылдамдығы
- Құрастыру желілері: синхрондалған қозғалыстар
Ауыл шаруашалафы
- Потенсерлер: келісілген кесу және жинау
- Тракторлар: Агрегативті бақылау
- Суару жүйелері: су ағындарын басқару
Басқа қосымшалар
- Электр станция турбиналары
- Су тазарту қондырғылары
- Мұнай және газ операциялары
- Тау-кен жабдықтары
Қуатты басқару клапанын қалай таңдауға болады
Оң жақтағы клапанды таңдау жұмыс үшін дұрыс құралды таңдау сияқты. Осы факторларды қарастырыңыз:
1. Жүйелік талаптар
- Сіздің жүйеңіз қандай қысыммен жұмыс істейді?
- Сізге қанша ағын керек?
- Сіз қандай сұйықтық қолданасыз?
Техникалық сипаттамалары
| Қолдану | Ұсынылатын клапан түрі | Ағымдық мөлшерлеме | Максималды қысым | Қосылу мөлшері | Бақылау әдісі |
|---|---|---|---|---|---|
| Шағын CNC машинасы | Инелер клапаны | 2-8 л / мин | 210 бар | 1/4 «NPT | Нұсқау |
| Инъекциялық қалыптау | Қысым өтемақы | 15-50 л / мин | 350 бар | Қысым сезімталдығы: | Қолмен / электр |
| Экскаватордың қолы | Пропорционалды | 80-200 л / мин | 420 бар | 3/4 «SAE | Электронды (PWM) |
| Гидравликалық баспасөз | Есептегіш | 25-100 л / мин | 700 бар | 1 «SAE | Ұшқыш жұмыс істеді |
| Мобильді кран | Басымдық клапан | 120-300 л / мин | 350 бар | 1 «SAE | Жоғары табысқа жету |
2. Дәлдік қажеттіліктер
3. Қоршаған орта
- Температура диапазоны:Стандартты клапандар -20 ° C-тан 80 ° C-қа дейін жұмыс істейді
- Төтенше жағдайлар:Арнайы пломбалар -40 ° C-қа дейін -40 ° C-қа дейін
- Коррозиялық сұйықтықтар:Тот баспайтын болаттан немесе арнайы жабындар қажет
- Сандық клапандар:Құлыптау-сымдарды түзету немесе электрондық бақылау ұсынылады
4. Бюджет туралы пікірлер
Жалпы проблемалар мен шешімдер
Мәселе: Сәйкес келмейтін жылдамдық
Симптомдар:Жетек жылдамдығы жоғары және кездейсоқ баяулайды
Себептері:Лас сұйықтық, тозған клапан бөлшектері, дұрыс емес клапан түрі
Шешім:Сұйықтықты, қызмет клапанын тазалаңыз немесе ауыстырыңыз, қысыммен өтелетін клапанға дейін жаңартыңыз
Мәселе: қызып кету
Симптомдар:Жүйе тым ыстық, өнімділігі төмендейді
Себептері:Ішкі ағып кету, дұрыс емес клапан параметрлері
Шешім:Тығыздағыштарды ауыстырыңыз, клапан параметрлерін реттеңіз, тиісті клапанның өлшемін тексеріңіз
Мәселе: Ағынды басқару жүйелеріндегі кавитация
Симптомдар:Қатты шу, діріл, сүтті сұйықтық, компоненттердің зақымдануы
Техникалық түсіндірме:Сұйықтық жылдамдығы сыни шектеулерден асқан кезде, қысым буларының қысымынан төмен түседі
Себептері:
- Толтырылған жүктемелермен метрлік клапандар
- Төменгі клапанның етігі
- Жоғары сұйық температура бу қысымын төмендетеді
Шешім:
- Есептеу конфигурациясына ауысу
- Кавитацияға қарсы клапандарды орнатыңыз
- Өлшеуішті ұлғайту немесе бірнеше параллель клапандарды қолданыңыз
Сыни формула:Сору желілеріндегі ағын жылдамдығын қамтамасыз етіңіз <6 м / с
Мәселе: ағынды басқару клапанының тұрақсыздығы
Симптомдар:Аң аулау, тербелісі, тұрақсыз акуаторлық қозғалыс
Техникалық себептер:
- Пропорционалды клапандарды басқару циклінде жеткіліксіз демпинг
- Резонансты жиілікті сәйкестендіру жүйесі Табиғи жиілік
- Электрондық күшейткіште тым жоғары параметрлерді алыңыз
Шешім:
- PID параметрлерін реттеңіз (пропорционалды пайда азайтыңыз, демпфирлеуді арттырыңыз)
- Жүйелік сәйкестік үшін аккумулятор қосыңыз
- Пилоттық жолдарда ағынның шектеулерін орнатыңыз
- Жиілік жауаптары бар клапандарды қолданыңыз (серва клапандары)
Ұзақ өмірге арналған техникалық қызмет көрсету
Ай сайынғы тексерулер
- Арматураның айналасындағы сыртқы ағып кетуді іздеңіз
- Сұйықтық деңгейлері мен түсі тексеріңіз
- Ерекше шуды тыңдаңыз
- Шамадан тыс діріл сезімі
Тоқсандық қызмет
- Гидравликалық сүзгілерді ауыстырыңыз
- Сұйықтықтың сапасы
- Клапанды калибрлеуді тексеріңіз
- Мөрелер мен байланыстарды тексеріңіз
Жылдық қызмет көрсету
- Қажет болса, толық клапанды күрделі жөндеу
- Тозғыш бөліктерін ауыстырыңыз
- Жүйелік құжаттаманы жаңарту
- Операторларды дұрыс пайдалану бойынша пойыздар
Ағынды бақылау клапандарының болашағы
Технология бұл клапандарды ақылды және тиімді етеді:
Негізгі жолдар
- Гидравликалық ағындарды бақылау клапандарыЖылдамдық контроллерлеріГидравликалық жүйелер үшін
- Әр түрлі түрлері әр түрлі қажеттіліктерге қызмет етеді - қарапайым қолмен клапандардан бастап, жоғарыда электронды
- Дұрыс таңдауАқшаны үнемдейдіжүйенің жұмысын жақсартады
- Тұрақты техникалық қызмет көрсету қымбат бұзылулардың алдын алады
- Жаңа технологиялар клапандарды ақылды және тиімді ету болып табылады
Қорытынды
Гидравликалық ағындарды басқару клапандарын түсіну қиынға соғуы керек. Бұл маңызды компоненттер - бұл жай ғана гидравликалық әлемнің жылдамдығы, бәрі қауіпсіздік, дәлдік және тиімділік үшін дұрыс қарқынмен қозғалады.
Сіз ауыр жабдықтарды жұмыс істеп, зауытта жұмыс істеп, гидравликалық жүйелерді жұмыс істеп жатсаңыз немесе гидравликалық жүйелерді жүргізу, бұл клапандардың жұмысының қалай жұмыс істейтінін біле отырып, жабдықты таңдау, техникалық қызмет көрсету және ақаулықтарды жою туралы жақсы шешім қабылдауға көмектесесіз.
Есіңізде болсын: дұрыс ағындарды басқару клапаны дұрыс жүргізіліп, жүйенің сенімділігі, энергия үнемдеуі және пайдалану қауіпсіздігі бойынша дивидендтер төлейтін инвестиция. Ақылды түрде таңдаңыз, үнемі сақтаңыз, және сіздің гидравликалық жүйеңіз сізге жылдар бойы жақсы қызмет етеді.
