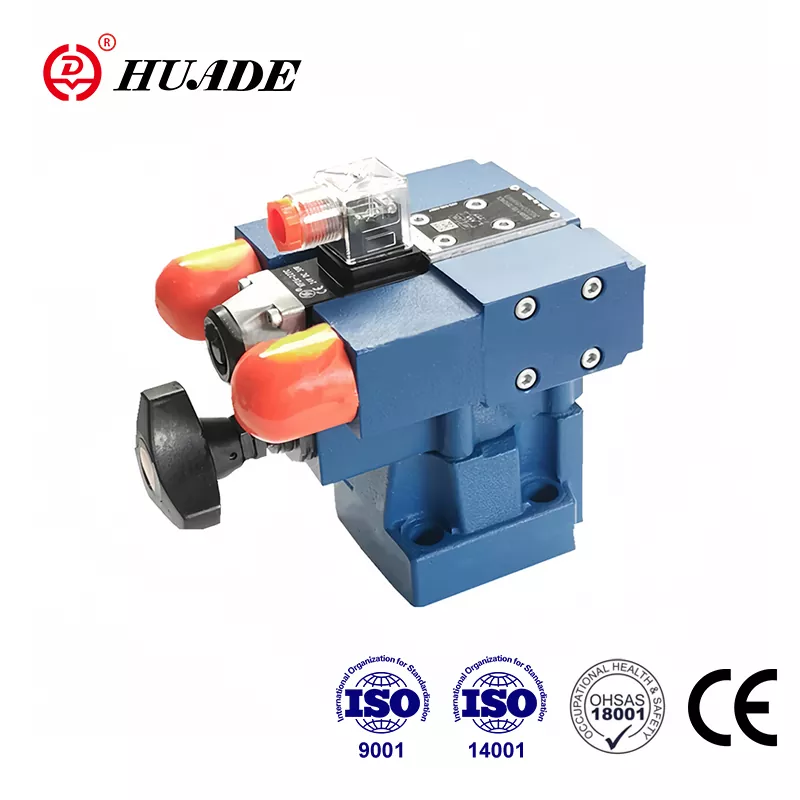

Huade Hydraulic өз өнімдерінің практикалық болуына көбірек көңіл бөледі. DB3U қысымды түсіру клапаны жақсы сапасы мен бағасы төмен танымал өнімдермен бәсекеге қабілетті. Huade Hydraulic Rexroth компаниясымен екі ұзақ мерзімді ынтымақтастықтың арқасында Rexroth компаниясының озық технологиясын енгізді. Қытайдың гидравликалық өнеркәсібіндегі жетекші бренд ретінде Huade® қысымды төмендететін клапандар нарықтың кең танымалдығы мен пайдаланушы сеніміне ие болды. Кәсіпорынның барлық филиалдары ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade® жетекші өнімдері CCS (Қытай классификациясы қоғамы) сертификатын алды және теңіз өнеркәсібінде кеңінен қолданылады.
|
Өлшем |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Ағым (л/мин) |
Бұрандалы қосылым |
100 |
200 |
400 |
600 |
||
|
Қосалқы пластинаны орнату |
- |
200 |
- |
400 |
- |
600 |
|
|
Жұмыс қысымы (МПа) |
A,B,X порттары 31,5 дейін |
||||||
|
Кері қысым (Y порты) (МПа) |
31,5 дейін |
||||||
|
Мин. Орнату қысымы (МПа) |
операциялық қисықтарды қараңыз |
||||||
|
Макс. Орнату қысымы (МПа) |
10 немесе 31,5 дейін |
||||||
|
Қысымды сұйықтық |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
||||||
|
Тұтқырлық диапазоны (мм ²/с) |
10-нан 800-ге дейін |
||||||
|
Температура диапазоны (℃) |
-30-дан +80-ге дейін |
||||||
|
Бағытталған клапанның өлшемі |
бағыттаушы клапан 4WE5 қараңыз |
||||||
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны орнату
▶ Бұрандалы қосылым
▶ Коллекторларда орнату
▶ 3 реттеу элементі:
. Айналмалы тұтқа
. Ішкі алтыбұрышты және қорғаныс қақпағы бар бұранда
. Шкаласы бар айналмалы тұтқа
▶ Орнатылған бағыттаушы клапан арқылы электромагниттік басқару
Қолдану:
Жұмыс қысымын шектеу үшін DB3U қысымды төмендету клапаны қолданылады.
DB3U қысым клапандарының түрлері пилоттық басқарылатын қысымды түсіру клапандары. Іске қосылған соленоидтар арқылы олар әртүрлі (2 немесе 3 қысым сатысы) ауыстырылуы мүмкін.
Қысымды түсіру клапандары негізінен негізгі клапаннан тұрады. 4/3,4/1-бағытты басқару клапаны (WE5 түрі...) және үш пилоттық клапан.
Токсыз күйде А портындағы қысым пилоттық клапанмен (7) орнатылады.
А портындағы қысым негізгі катушкаға (1) әсер етеді. Бұл ретте қысым саңылаулары (2) және (3) орнатылған басқару желілері (12) және (4) арқылы негізгі катушканың (1) серіппелі жағында және қалқанда (6) қолданылады. ) пилоттық басқару клапанында (7). А портындағы қысым серіппеде (8) орнатылған мәннен асып кетсе, қалқымалы
(6) серіппеге (8) қарсы ашылады.
Бұл үшін сигнал А портынан басқару желілері (12) және (4) арқылы ішкі келеді. Негізгі катушканың (1) серіппелі жағындағы қысым сұйықтығы енді басқару желісі (3), қалқан (6) арқылы ағып жатыр. серіппелі камераға(9). DB3U...30/... типінде ол басқару сызығы (10) арқылы резервуарға ішкі ағып кетеді немесе DB3U..30/..Y.. типінде Y порты арқылы сыртқа ағып кетеді. Саңылауларға байланысты ( 2) және (3) негізгі катушкада (1) қысымның төмендеуі орын алады, А портынан В портына қосылым ашық. Енді қысымды сұйықтық клапан орнатылған жұмыс қысымын сақтай отырып, А портынан В портына ағып кетеді.
«a» электромагнитіне қуат берілгенде: А портындағы қысым II пилоттық клапан арқылы орнатылады.
“b” электромагнитіне қуат берілгенде: A портындағы қысым I пилоттық клапан арқылы орнатылады.
Пилоттық клапанның (7) орнату қысымы I және II ұшқыштың орнату қысымынан жоғары болуы керек.
DB2U теріңіз
DB2U типті қысым клапандары негізінен бағытты басқару клапанынан (Тип WE5...) және үш пилоттық клапаннан тұрады, бұл клапанның қызметі негізінен DB3U типті клапанмен бірдей.
DB3U қысымды төмендету клапанының құрылымы
Рәміздер
