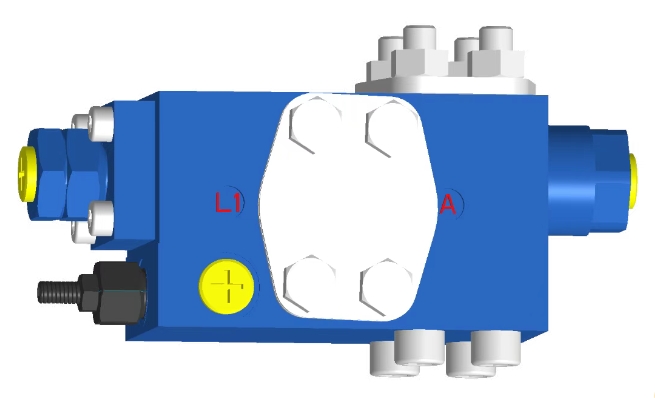

HD-BLV20-1x теңдестіру клапаны - бұл құрылыс техникасының гидравликалық жүйесінің, әсіресе, жүк көтергіш жабдықтардағы негізгі компонент (жүк көлігі крандары, мұнара крандары, әуе крандары, аэродиялық платформалар және т.б.).
Негізгі функциялар
▪ Роездтау және қозғалыс дәлдігі
① Ішкі пилоттық пропорционалды басқару Жетеушінің (цилиндр / мотордың) үздіксіз басталуын және аялдамасын (цилиндр / мотор) бөлу, штанганы жою немесе жоғары инерция жүктемесі бойынша әсер етуі мүмкін.
②IT STEPLES жылдамдықты реттеуге мүмкіндік береді, мысалы, ауыр заттарды көтеру және азайту, ауыспалы амплитудасы телескопиялық қозғалысы және микро-қозғалыс жұмысының қажеттіліктеріне бейімделуі (мысалы, дәл көтеру).
▪Safety Holding функциясы
①Тамандырылған механикалық жүктеме Клапанның клапаны гидравликалық түтіктер немесе жүйе кездейсоқ қысым көрсетілсе де, бақылаудан шығуға кедергі келтіруі мүмкін (ISO 13849 қауіпсіздік стандарттарына сәйкес).
② Орнатылған орта қорғаудың қауіпсіздігі клапаны қысымның қысымын жоғарылатқан кезде, акуаторды ең жоғары қысымға байланысты қорғау үшін қысыммен шығарады.
▪ ағынның ауытқу қабілеті
1. Қысымды өтеу жобасы қабылданды. Сорғы жеткілікті май жеткіліксіз болған кезде (қозғалтқыштың жылдамдығы төмендеуі) немесе жүктеме кенеттен өзгереді, ал жүктердің ашылуы автоматты түрде құралдың ашылуы автоматты түрде түзетіледі.
Техникалық ерекшеліктер

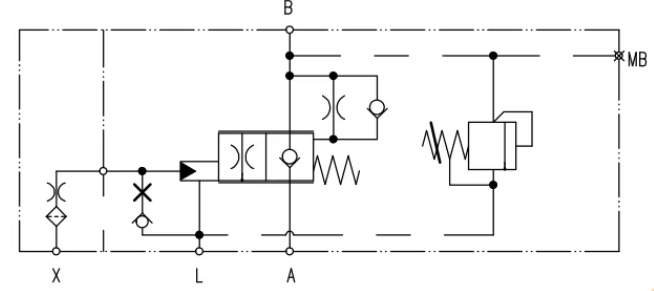

⑴Композитті клапанның негізгі құрылымы: негізгі баланстық клапан, шамадан тыс жүктеме клапаны және тексеру клапаны құбырдың ағып кету нүктелерін азайту үшін біріктірілген.
⑵Dynamic жауаптарын оңтайландыру: Пилоттық бақылау Мұнай тізбегінің дизайны саңылауды және жабылатын арқанды азайтады, ал жауап уақыты 50м-ден аз.
Technive Температура диапазоны Бейімделу: клапанның дене материалы мен тығыздағыштары тұрақты жұмыс істей алады -40 ℃ ~ 120 ℃ жұмыс жағдайлары.
Өнім параметрі HD-BLV20-1X Теңестіретін клапан
| Мөлшер | HD-BLV20-1x | |
| Ең көп жұмыс қысымы | 420 бр | |
| Порттағы ең көп қысым (кіріс / қайтару майы) | 420 бр | |
| В портындағы максималды қысым (Жетек / Жүктеме) | 420 бр | |
| X портындағы максималды қысым | 420 бр | |
| Максималды ағын | 350 л / мин | |
| Ағындық бағыт | A → b, қайтарылмайтын клапан арқылы бос ағын | |
| B → A, басқарылатын ағын | ||
| Бақылау әдісі | Гидравликалық бақылау коэффициенті | |
| Ашық қатынас | 113: 1 | |
| Мұнай температурасы (℃) | -20 ~ 80 ℃ | |
| Мөлшер | Sae1''6000psi | |
| Мұнай портының мөлшері | А, В | SAE1 '' 6000psi |
| X, l1 l1, mb | G1 / 4 '' | |
