Сұйықтық бақылау жүйелері әлемінде дәлдік пен сенімділік маңызды. Сіз өнеркәсіптік автоматтандыруда, гидравликалық жүйелерде немесе пневматикалық қосымшаларда жұмыс істедіңіз бе, пневматикалық қосымшалар, айнымалы ток ставкаларын ерекше дәлдікпен басқару мүмкіндігі оңтайлы және жүйенің бұзылуының арасындағы айырмашылықты жасай алады. Бұл пропорционалды ағын клапандары ойнатылатын жерде, инженерлердің сұйықтықты басқаруға қалай қарайтын күрделі басқару құрылғылары ретінде қызмет етеді.
Негіздерді түсіну

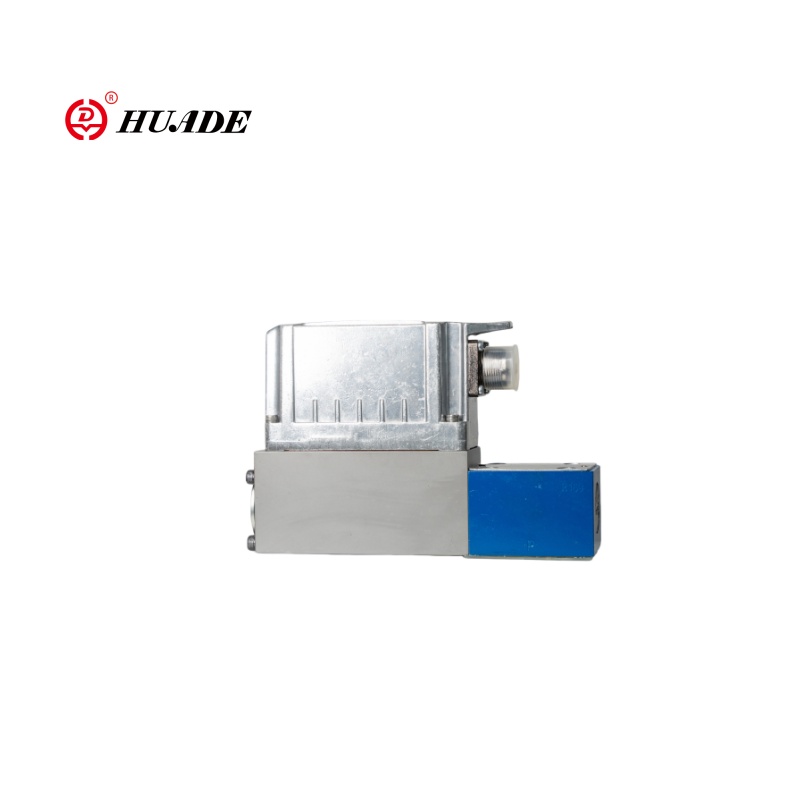

A Пропорционалды ағын клапаныБұл, әдетте, сұйықтық ағынының жылдамдығын, әдетте электр тогына немесе кернеуге тікелей пропорцияда реттеледі. Жай ашық немесе жабылатын дәстүрлі қосу / өшіру клапандарынан айырмашылығы, пропорционалды ағын клапандары олардың жұмыс ауқымында шексіз айнымалы басқаруды қамтамасыз етеді. Бұл, олар кез-келген ағынның мөлшерін нөлден және олардың максималды сыйымдылығы, олардың максималды сыйымдылығы, жүйелік талаптарға динамикалық түрде жауап бере алады.
«Пропорционалды» аспект кіріс сигналы мен клапанның ашылу орны арасындағы сызықтық қатынасты білдіреді. Мысалы, егер клапан 50% кіріс сигналын қабылдаса, ол максималды шығынның 50% -ын 50% алады, бұл оның максималды шығынының 50% -ын құрайды. Бұл болжамды мінез-құлық осы клапандарды ағымдық ағындарды бақылауды қажет ететін қосымшаларда құнсыз етеді.
Пропорционалды ағынды клапандар қалай жұмыс істейді
Электрондық басқару жүйесі мен механикалық қозғаушы айналасындағы пропорционалды ағынды клапан орталықтарының жұмысы. Клапан аналогтық кіріс сигналын алады, әдетте a4-20 мААғымдағы цикл немесе0-10VКернеу сигналы, PLC (бағдарламаланатын логикалық контроллер) немесе арнайы ағынды реттегіш сияқты басқару жүйесінен.
Бұл электрлік сигнал клапанның ішкі электроника арқылы өңделеді, ол оны әр түрлі акуаторлық технологиялар арқылы механикалық қозғалысқа айналдырады. Ең көп таралған актуаторларға пропорционалды соленоид, серво моторлар немесе дауыстық катушкалар кіреді. Бұл актераторлар клапанның ағынын басқару элементін дәл орналастырады - әдетте қалмақ, популяция немесе ине, қалаған ағынның ашылуына қол жеткізу үшін.
Көптеген заманауи пропорционалды ағындар клапандары қосыладыЖабық-циклмен кері байланыс жүйелеріпозиция сенсорларын немесе ағын датчиктерін пайдалану. Бұл кері байланыс клапанға оның нақты позициясын немесе нәтиже берілуіне және нәтиже берілетін ағымды бақылауға және қысымның өзгеруіне немесе температураның ауытқуына байланысты жүйелік жағдайлар өзгерген кезде де дәлдікті сақтауға мүмкіндік береді.
Түрлері және конфигурациясы
Пропорционалды ағын клапандары әртүрлі қосымшаларға сәйкес келетін бірнеше конфигурацияға келеді. Тікелей актерлік клапандар бір порт арқылы ағып, оларды қарапайым шығындарды реттеу міндеттеріне өте ыңғайлы етеді. Ұшқыштармен жұмыс істейтін клапандар ұсақ пилоттық кезеңді пайдаланып, үлкен негізгі кезеңді басқару үшін қолданылады, сонымен қатар жоғары ағынның сыйымдылығын қамтамасыз ету, нақты бақылау сезімталдығын сақтау кезінде.
Екі жақты пропорционалды ағындарБір бағытта ағын ағынын басқару және көбінесе ағындарды реттеу қолданылуы үшін қолданылады.Үш жақты клапандарекі розетканың арасына тікелей ағып кетуі немесе ағындарды екі кірістен біріктіре алады, оларды бұру немесе араластыру үшін қолайлы етеді.
Ішкі дизайн бағдарламаның талаптарына сәйкес өзгереді. SPOOL-Type клапандары ағып кетудің керемет сипаттамаларын ұсынады және гидравликалық жүйелерде кең таралған. Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop Pop-Off мүмкіндіктерін ұсынады және көбінесе пневматикалық қосымшаларда қолданылады. Өте жұқа ағындарды реттеуді қажет ететін және дәл дозаланған жүйелерде жиі кездесетін қосымшалардағы инелер клапандары Excel.
Салалар бойынша қосымшалар
Пропорционалды ағынды клапандар көптеген салалар бойынша қосымшаларды табады, онда нақты ағындар өте маңызды. -ДаӨндіріс және автоматика, олар гидравликалық цилиндрлер мен пневматикалық жетектердің жылдамдығын, құрастыру желілерінде, орау жабдықтарында және материалдық өңдеу жүйелерінде тегіс және нақты қозғалысты бақылауға мүмкіндік береді.
ТаАвтомобиль өнеркәсібіБұл клапандарды сынау жабдықтарында, бояуды бүріккіш жүйелерде және гидравликалық пресс операцияларында кеңінен қолданады. -Дааэроғарыш, олар жанар-жағармайға қарсы бақылау, салаңдағы қысым көрсету және гидравликалық рейстерді басқару үшін қажет, олар дәлдік пен сенімділік келісілмейді.
Су тазарту қондырғыларыХимиялық мөлшерлеуге арналған пропорционалды ағындарды қолданыңыз, онда емдеу химиялық заттарының мөлшері су ағындарына қосылуы керек. ТаФармацевтика өнеркәсібіДәрі-дәрмек өндірісі процестеріндегі дәл ингредиенттердің мөлшерлеу үшін осы клапандарға сүйенеді, онда дәлдік өнімнің сапасы мен нормативтік сәйкестікке тікелей әсер етеді.
Артықшылықтары мен артықшылықтары
Пропорционалды ағын клапандарының негізгі артықшылығы олардың ішінде жатырЕрекше бақылау дәлдігі. Олар әдетте SetPoint ± 2-5%, қолмен клапандардан немесе қарапайым / өшірулі басқару элементтерінен ± 2-5% -ында ағын дәлдігін сақтай алады. Бұл дәлдік өнімнің жақсару сапасын, қалдықтарды азайтуға және процесс тиімділігіне аударылады.
Энергия тиімділігітағы бір маңызды пайда. Берілген сәтте қажет дәл ағынмен қамтамасыз ету арқылы пропорционалды ағындар клапандар артық ағынды басқару үшін қысымды рельефті клапандармен немесе айналма тізбектерді пайдаланатын тұрақты жоғары ағын жүйелерімен байланысты энергия қалдықтарын жояды.
Қазіргі басқару жүйелерімен осы клапандардың интеграциялық мүмкіндіктері күрделі автоматтандыру стратегияларын ұсынады. Олар бірнеше кіріс сигналдарына жауап бере алады, күрделі басқару алгоритмдеріне қатыса алады және алдын-ала техникалық қызмет көрсету жүйелеріне диагностикалық кері байланысты қамтамасыз етеді.
Іріктеу туралы пікірлер
Пропорционалды ағын клапанын таңдағанда бірнеше факторларды ескеру қажет.Ағын диапазоныНегіздеме - клапан қолданбаның ең төменгі және максималды қажеттілігін де шешуі керек. Қысымдық рейтингтер жүйенің максималды қысымынан, соның ішінде кез-келген қысымға дейін болуы керек.
Жауап беру уақыты динамикалық қосымшаларда өте маңызды. Кейбір жүйелер тез ағынды қажет етеді, ал басқалары жылдамдықтың тұрақтылығына басымдық береді. Басқару сигналының үйлесімділігі қол жетімді басқару жүйесінің шығуына сәйкес келуі керек және қуат талаптары қол жетімді электрмен жабдықтаумен туралануы керек.
Температураның экологиялық жағдайлары, мысалы, температура, діріл және ластану деңгейлері клапанды таңдауға әсер етеді. Медиа үйлесімділігі клапан материалдарының құрамында деградациясыз немесе ластанусыз нақты сұйықтықты шеше алады.
Қорытынды
Пропорционалды ағын клапандары қазіргі талап етілетін қолдануға қажетті дәлдік пен икемділікті ұсынатын заманауи сұйықтықты басқару жүйелеріндегі негізделетін технологияны білдіреді. Электрондық басқару жүйелерімен үздіксіз интеграциялау кезінде олардың нақты, қайталанатын бақылауды қамтамасыз ету қабілеті оларды өндіріске дейін аэроғарышқа дейін бөлуге мәжбүр етеді.
Автоматика алға жылжу жалғасуда және дәлдікке қойылатын талаптар көбейіп, пропорционалды ағындар клапандары тиімді, сенімді және дәл сұйықтықты бақылау жүйесін қосуда да маңызды рөл атқарады. Инженерлер мен жүйелік дизайнерлер үшін, осы клапандардың мүмкіндіктерін түсіну және тиісті қолдану қазіргі қажеттіліктерге де, болашақтағы қиындықтарға кезіккен оңтайландырылған сұйықтықты бақылау шешімдерін жасау үшін қажет.
