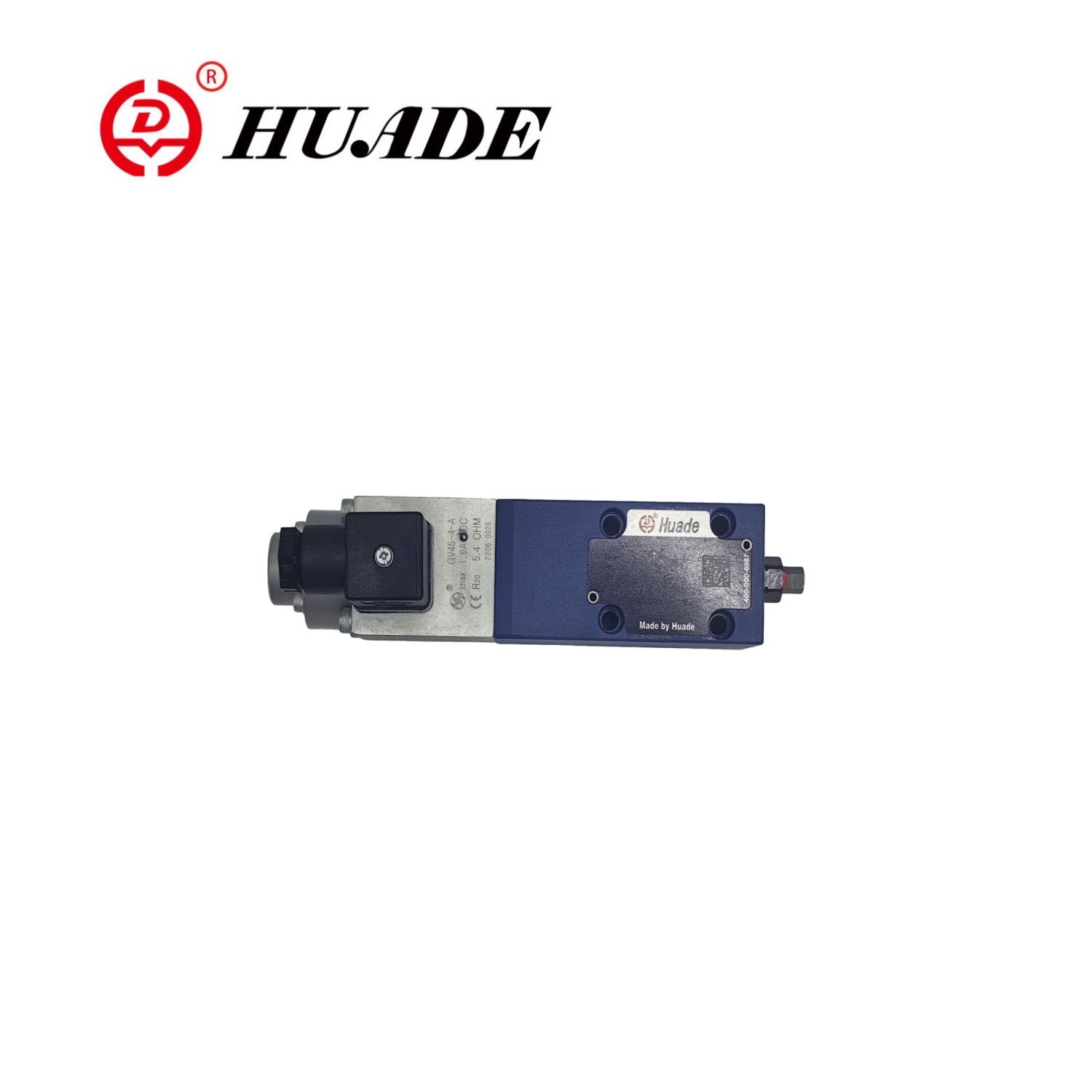

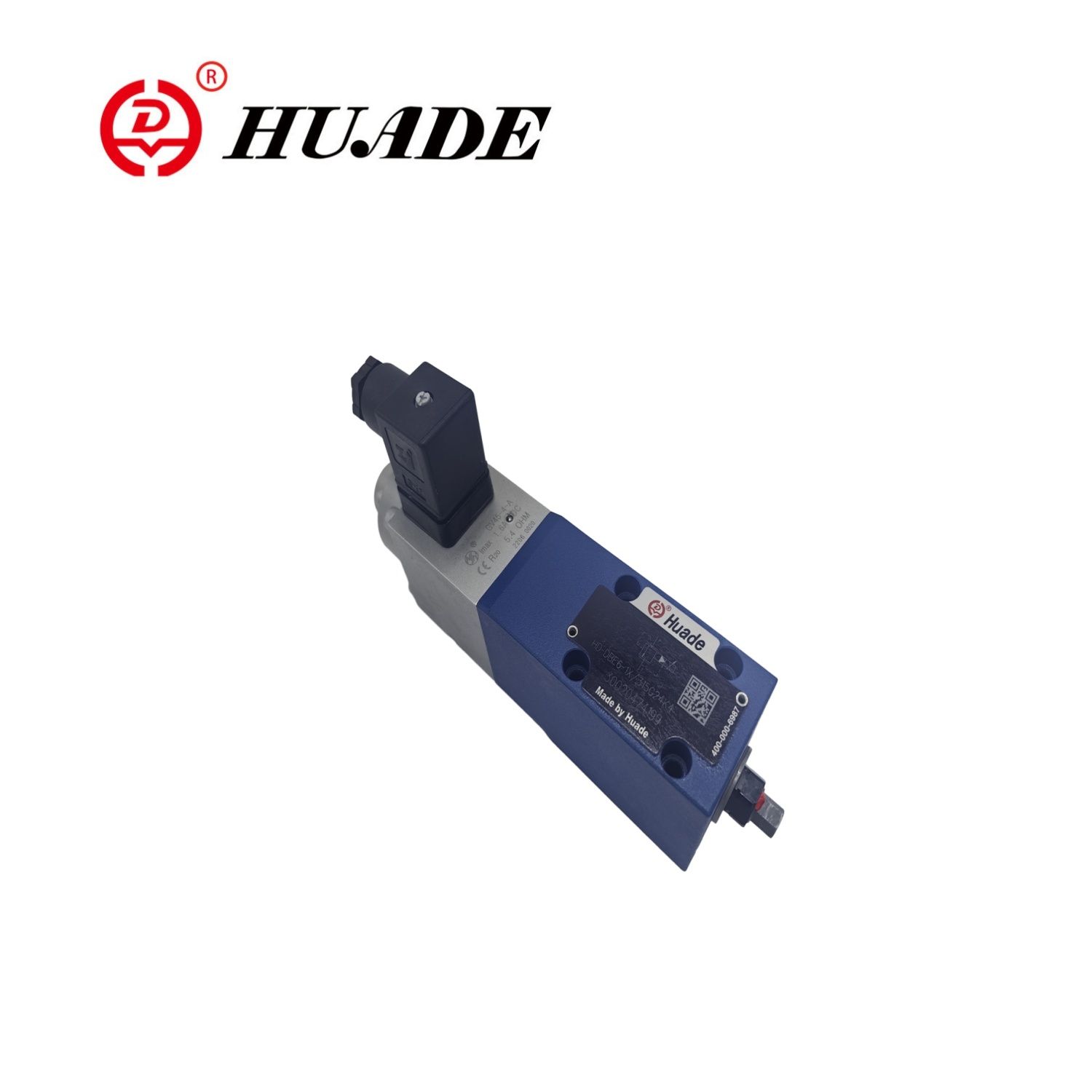

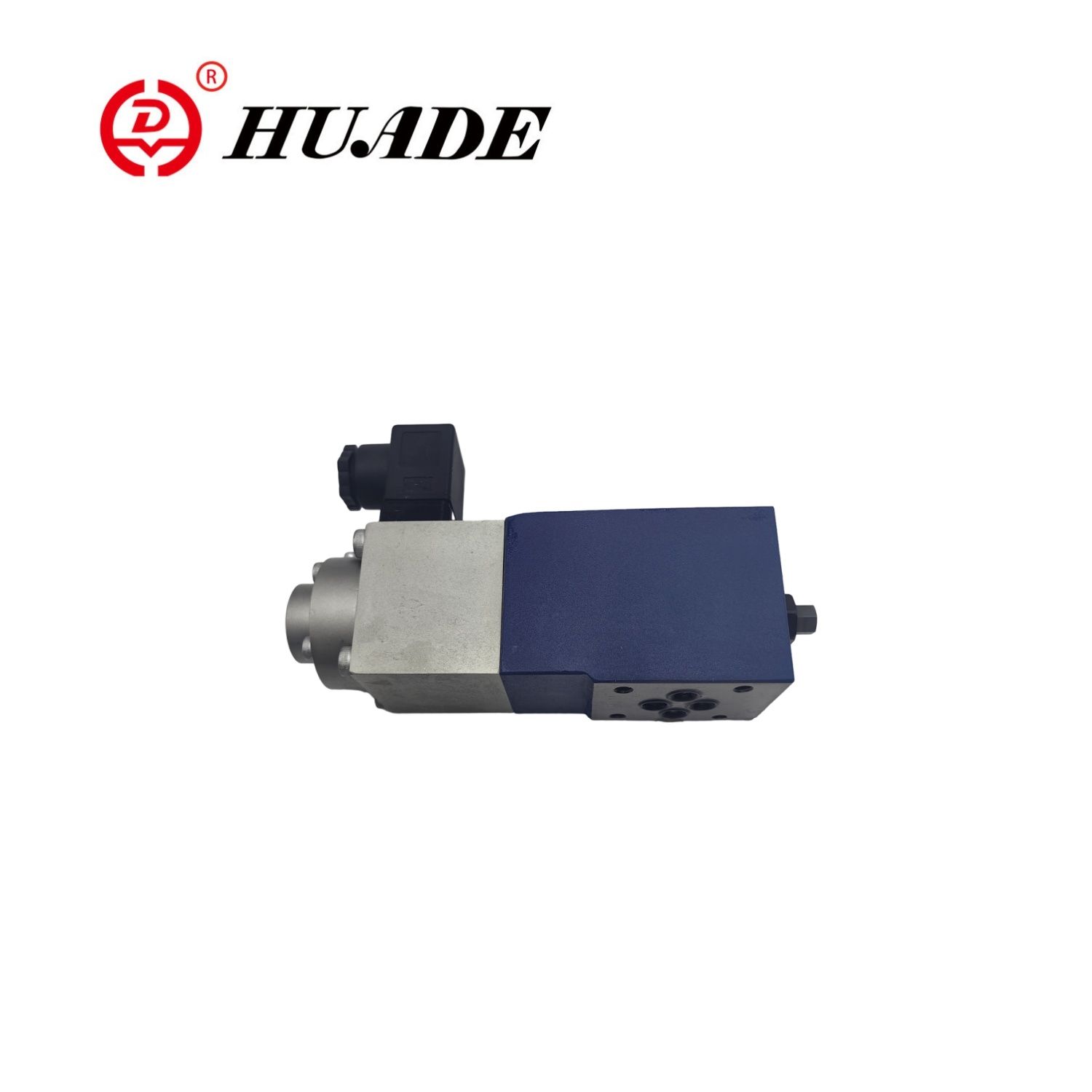

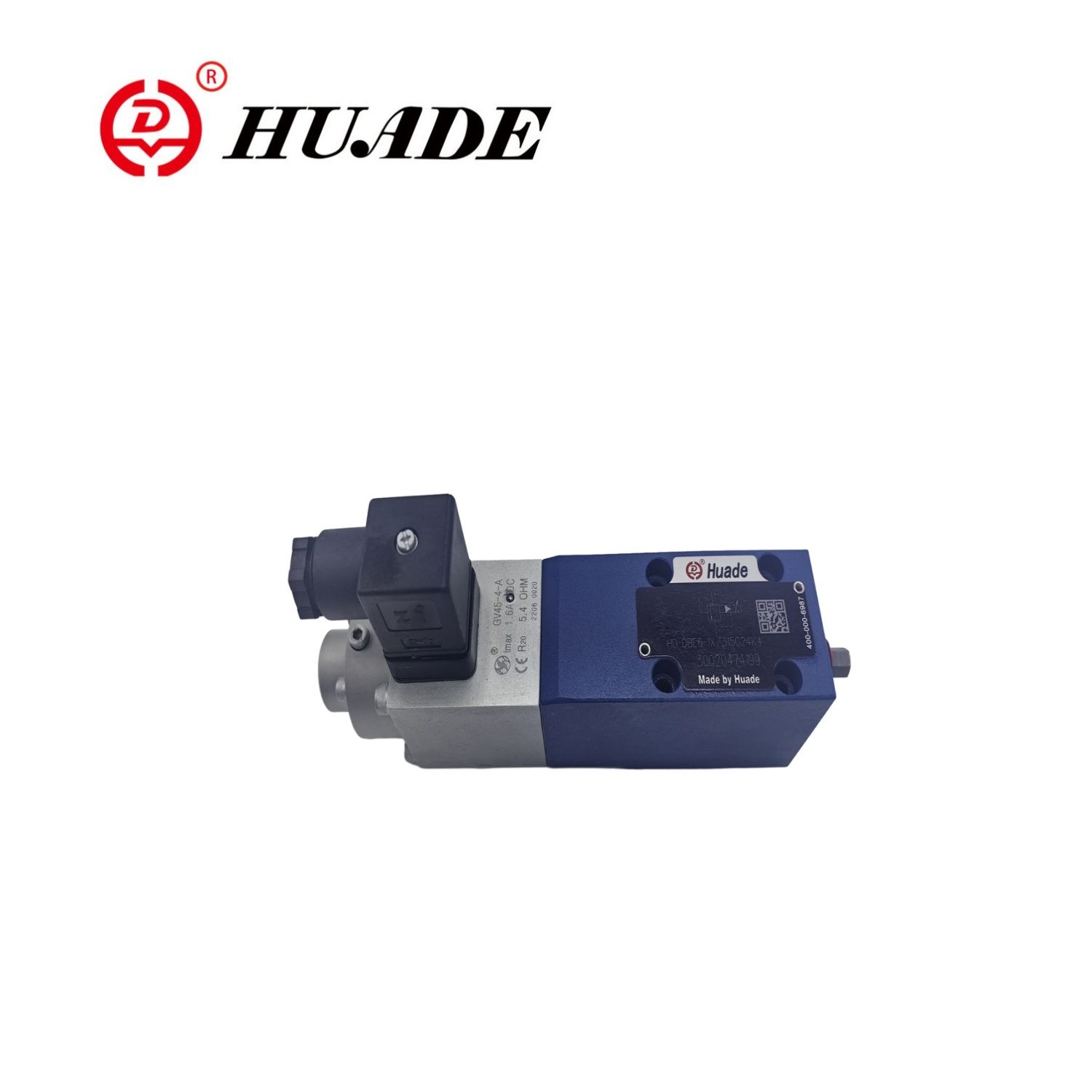

Пропорционалды түрде рельефтік клапан ZDBE-1x пропорционалды соленоид арқылы клапанның орамасының орнын басқарады, осылайша жүйелік қысымның Sterpless-ті баптауға қол жеткізеді. Пропорционалды клапан ZDBE-1X CE талаптарына сәйкес келеді, халықаралық стандарттарға сәйкес келеді және рекровкалардың өнімдерімен үйлеседі.
| Генерал | ||
| Арнату | ерікті | |
| Сақтау температурасының диапазоны (℃) | -20 - +80 дейін | |
| Қоршаған орта температурасы | Dbe және zdbe (℃) | -20 - + 70 дейін |
| Dbee және zdbee (℃) | -20-ден +50-ге дейін | |
| Салмақ | Dbe және zdbe (кг) | 2.4 |
| DBEE және ZDBEE (кг) | 2.5 | |
| Гидравликалық (өлшенеді ʋ = 46 мм2 / с және t = 40 ° C ± 5 ℃ | ||
| Макс. Жұмыс қысымы | Порттар P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Порты T MPA | 5 | |
| Макс. Орнатылатын қысым | Қысым 5 МПа | 5 |
| 10 МПа қысым | 10 | |
| Қысым 20 МПа | 20 | |
| Қысым 31.5 МПа | 31.5 | |
| Мин. Сигналдық қысым 0 MPA теңшелетін қысым | Сипаттамалық қисықтарды қараңыз | |
| Қайтару порты a; сыртқы ұшқыш майымен (Y) | Резервуарға бөлек және нөлдік қысым | |
| Ұшқыш майы ағыны l / min | 0.6o1.2 | |
| Макс. ағын L / мин | 30 | |
| Қысым сұйықтығы | минералды май (HL, HLP) DIN 51 524 дейін | |
| Қысым сұйықтық температурасы | -20-ден + 80 | |
| Тұтқырлығы мм2 / с | 15-тен 380-ге дейін | |
| Электр | 24В DC | |
| Мин. Кронтро ток (MA) | 100 | |
| Max.control ағымдағы ма? | 1600 | |
| Соленоидты катушкалар | 20 ° C-тан суық мәні (ω) | 0.54 |
| Max.warm мәні (ω) | 7.8 | |
| Баж | 100 | |
| Электр қосылымдары | Dbe және zdbe | DIN EN EN 175 301 ~ 803 компонент қосылымымен |
| DIN EN 175 301-803-ке қосылатын модуль коннекторы | ||
| Dbee және zdbee | Құрамдас штепсельдік штепсельдік штепсельдермен DLN 43 563-AM6-3 | |
| Plug қосқышы DIN 43 563-BF6-3 | ||
| DIN 40 050-ге клапанды қорғау | IP 65 | |
| DBEE және ZDBEE үшін электрониканы бақылау | Клапанға біріктірілген | |
| Dbe және zdbe үшін | ||
| Eurocard форматындағы күшейткіш Аналогты | HD-VT-VSPA1-1-1x / | |
Ерекше өзгешеліктері:
▶ Жүйе қысымын шектеу үшін клапан
▶ пропорционалды соленоидтер арқылы әрекет ету
▶ Қосбаны монтаждау немесе сэндвич тақтайшасы үшін
▶ Клапан және электрониканы бір көзден басқару
Қолдану:
Пропорционалды рельефтік клапан ZDBE-1X әр түрлі гидротехникалық жүйелерде кеңінен қолданылады, олар әр түрлі гидравликалық жүйелерде, мысалы, құрылыс техникасы, металлургиялық жабдық, кеме жасау және басқа да кен орындарын қажет етеді.
Пропорционалды қысымды рельефті клапандар, HD-ZDBE түрлері пропорционалды соленоид арқылы қолданылады. Бұл клапандар жүйелік қысымды шектеу үшін қолданылады. Бұл клапандармен электрлік команданың мәніне қатысты шектеулі болу керек, ол жүйелік қысымды реттеуге болады.
Бұл клапандар негізінен пропорционалды соленоид (1), корпус (2), клапан картриджі (3), шпам (4) және ұшқыш поппеті (8) тұрады. Пропорционалды соленоид электр тогын механикалық күшке пропорционалды түрде түрлендіреді. Ағымдағы өсім соленоидтың тиісті өсуіне әкеледі. Соленоидты арматура камерасы гидравликалық сұйықтықты толтырады және қысыммен теңестірілген. Жүйелік қысымның параметрлері пропорционалды соленоидтер арқылы (1) командалық мәнге қатысты жүзеге асырылады. PORT-дегі жүйеден пайда болатын қысым POOTH (4) оң жағында әрекет етеді. Сонымен бірге жүйелік қысымаулар (6) басқару желісі арқылы әрекет етеді (6), ол орификатормен (5) орамның көктемгі жүктелген жағында (4). Әрі қарайғы рификамен (7) жүйелік қысым пропорционалды соленоид (1) күшімен ұшқыштың қысымына (8) әрекет етеді. Жүйе қысымы алдын ала орнатылған мәнге жетті, ұшқыштың поппеті (8) орнынан көтеріледі. Үлгіге байланысты, ұшқыш майы қазір A (Y) немесе ішкі резервуарға сыртқы жағынан сыртқа қарай шығара алады, бұл қақпақтың көктемгі жүктелген жағында (4) қысымның әсері бар. Егер жүйенің қысымы сәл көтерілсе, шыңның оң жағындағы ең жоғары қыста шпамның солға дейін жоғары қысымды басқару позициясына P-to to to to to to to to to to to to to.

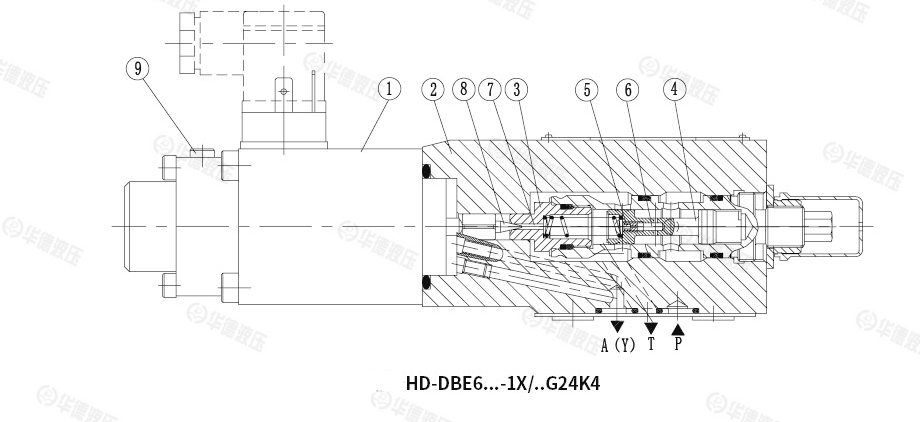

ZDBE-1x пропорционалды қысымның құрылымы

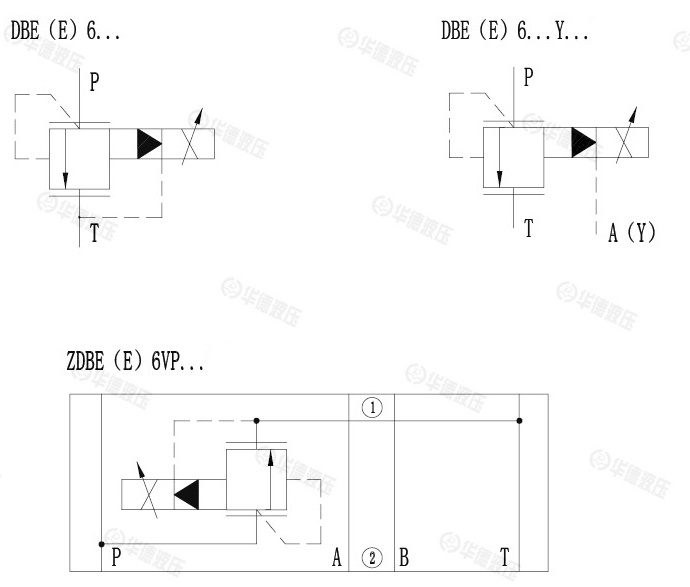

ZDBE-1x пропорционалды қысымның символы
