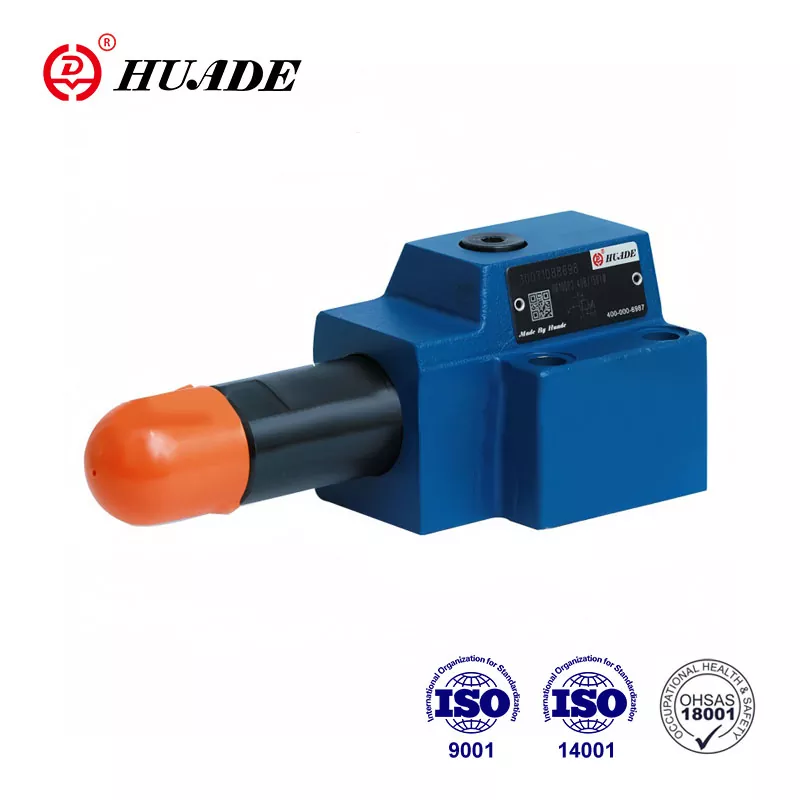

DR 10 DP типі қысымды реттеу үшін қолданылатын қысымды төмендететін клапан болып табылады. Huade® қысым клапандарының Rexroth ұсынған бірдей сериялы өнімдерді алмастыра алатындығы, негізінен, Rexroth-пен ұзақ мерзімді ынтымақтастыққа байланысты. Басқа ұқсас брендтермен салыстырғанда, Huade® өнімдері технологияда озық және берік. Бұл қысымды төмендететін клапандардың бағасы салыстырмалы түрде арзан. Зауыт ұлттық негізгі кәсіпорын болып табылады және Қытайда жоғары беделге ие.
|
Максималды жұмыс қысымы (P порты) (МПа) |
31,5 дейін |
|
Макс. қайталама қысым (А порты) (МПа) |
2,5 дейін; 7,5 дейін; 15,0 дейін; 21,0 дейін; 31,5 дейін |
|
Максималды кері қысым ( порттар T(Y)) (МПа) |
16-ға дейін |
|
Максималды ағын (л/мин) |
80-ге дейін |
|
Қысымды сұйықтық Минералды май |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
Тұтқырлық диапазоны (мм ²/с) |
10~800 |
|
Қысым сұйықтығы-температура диапазоны (℃) |
-30-дан +80-ге дейін |
|
Ластану дәрежесі (um) |
Сұйықтықтың ең жоғары рұқсат етілген ластану дәрежесі NAS 1638 9 классқа сәйкес келеді. |
|
Салмағы (кг) |
шамамен 3 |
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны орнатуға арналған
▶ 4 қысым диапазоны
▶ 4 орнату элементтері
. Айналмалы тұтқа
. Hex. қорғаныш қалпақшасы бар бас жең
. Шкаласы бар құлыпталатын айналмалы тұтқа
. Шкаласы бар айналмалы тұтқа
▶ Манометр портымен
▶ Қосымша кері клапан
▶ DIN 24 340, D пішіні, ISO 5781 және CETOP - RP 121H бойынша тасымалдау үлгісі
Қолдану:
Жүйедегі қысымды төмендету үшін DR 6 DP типті қысымды төмендететін клапан қолданылады.
DR 10 DP типті клапан - бұл төмендетілген қысым жағында қысымды төмендету функциясы бар 3 жақты дизайндағы тікелей басқарылатын клапан.
Қысымды орнату қысымды орнату элементі (1) арқылы жүзеге асырылады.
Тыныштық күйінде клапан әдетте ашық болады және сұйықтық В портынан А портына кедергісіз ағып кетуі мүмкін. А портындағы қысым қысқыш серіппеге қарама-қарсы (2) басқару сызығы (4) арқылы да катушканың ұшында болады ( 3). А портындағы қысым серіппеде (3) орнатылған қысым деңгейіне жеткенде, золотник (2) басқару күйіне ауысады және А портындағы қысымды тұрақты ұстайды.
Клапанды басқаруға арналған сұйықтық бақылау бұрғылау арқылы А портынан алынады.
Егер А портындағы қысым сыртқы күштердің әсерінен бұрынғыдан да жоғарыласа, катушка (2) сығымдау серіппесіне (3) қарай одан әрі жылжытылады.
Бұл ағын жолының басқару шпульіндегі (2) басқару жерінің (5) үстінен резервуарға (Y порты) ашылуына әкеледі. Содан кейін қысымның одан әрі көтерілуіне жол бермеу үшін резервуарға жеткілікті сұйықтық ағады.
Серіппелі камера (6) резервуарға сырттан Y порты арқылы ағызылады.
Қосымша кері клапан (7) А портынан В портына еркін ағынды қамтамасыз ету үшін қол жетімді.
Манометр қосылымы(8), екінші қысымды бақылауға мүмкіндік береді.
DR10DP 1- 40B құрылымы
DR10 DP таңбалары
