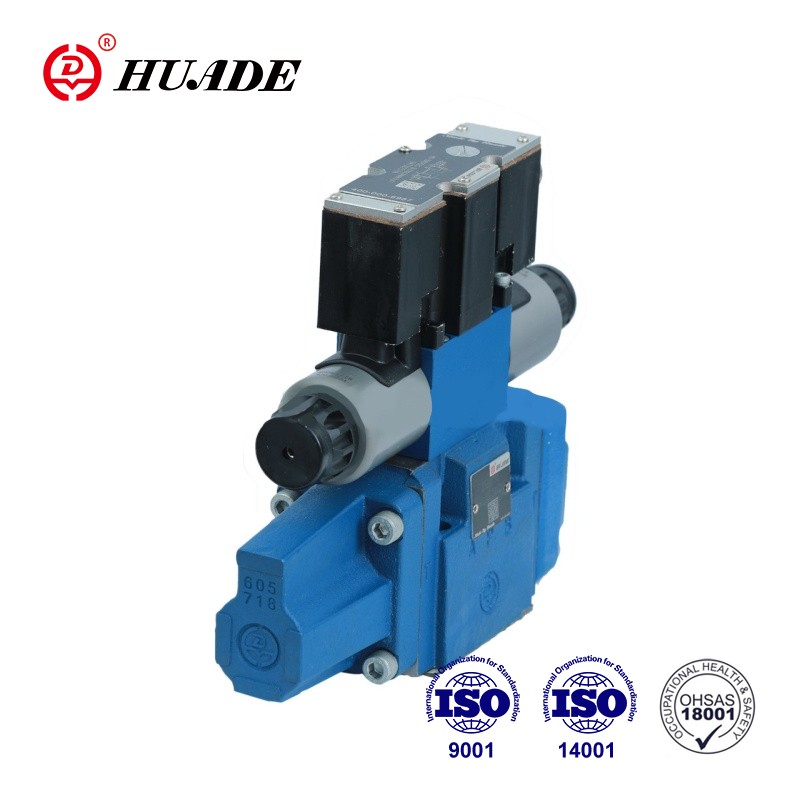

HD-4WRZE типті клапандар пропорционалды соленоидтар арқылы іске қосылатын пилоттық 4 жақты клапандар болып табылады, олар ағынның бағыты мен жылдамдығын басқарады. Бұл пропорционалды бағытталған клапанның құны жоғары өнімділікке ие. Зауыт әлемнің түкпір-түкпірінен озық өндірістік жабдықтармен жабдықталған және әрбір пропорционалды клапанның тұрақты жұмысын қамтамасыз ету үшін қатаң сынақ процедуралары бар.
| Гидравликалық | |||||
| Номиналды өлшем | 10 | 16 | 25 | 32 | |
| Жұмыс қысымы | тәжірибелік мұнайды сыртқы жеткізу | 3~10 | |||
| - Пилоттық клапан (МПа) | пилоттық мұнай жеткізу ішкі | 10~31,5 | 10~35 | ||
| -Негізгі клапан (МПа) | 31.5 | 35 | |||
| Қайтару желісінің қысымы (МПа) | T порты (ұшқыштық май төгетін сыртқы) | 31.5 | 25 | 25 | 15 |
| T порты (ұшқыштық май ағызу аралық) | 3 | ||||
| Y порты | 3 | ||||
| Ұшқыш майдың көлемі (см3) катушка қозғалысы үшін 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| 0~100% кіріс сигналының сатылы түрі үшін X және Y портындағы пилоттық май ағыны (л/мин) | 3.5 | 5.5 | 7 | 15.9 | |
| Негізгі клапан арқылы өтетін ағыс (л/мин) | 170 | 460 | 870 | 1600 | |
| Гистерезис % | ≤6 | ||||
| Қысымды сұйықтық | DIN 51 524 бойынша минералды мұнай1 | ||||
| Қысым сұйықтығының температура диапазоны (℃) | -20~80 | ||||
| Тұтқырлық диапазоны (мм2/с) | 20~380 | ||||
| Орнату | қосымша, жақсырақ көлденең | ||||
| WRZ нұсқасы үшін салмақ... (WRZE үшін қосымша 0,2 кг) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Электрлік | |||
| Клапан түрі | Қыркүйек | ҚАЙНАП ЖАТЫР | |
| Кернеу түрі | DC | ||
| Максималды ток (A) | 1.5 | 2.5 | |
| Соленоидты катушка кедергісі (Ω) | Суық мән 20℃ | 4.8 | 2 |
| Max.warm мәні | 7.2 | 3 | |
| Қорғау | IP65 | ||
| Катушка температурасы (℃) | 150-ге дейін | ||
| Салық % | 100 | ||
| Басқару электроникасы | HD-VT-VSPA2-50-1X/. | біріктірілген басқару электроникасы | |
Ерекше өзгешеліктері:
▶Пилотпен басқарылатын пропорционалды бағыттаушы клапан
▶Қосымша тақтаны орнатуға арналған
▶Ағынның бағыты мен жылдамдығын бақылау
▶Орталық серіппелі басқару катушкасы
▶Бір көзден клапан және пропорционалды басқару электроникасы
Қолдану:
HD-4WRZE клапандары бағыт пен ағынды басқару үшін қолданылады.
Клапан негізінен мыналардан тұрады: ұшқыш клапан ①, негізгі катушка ④, негізгі клапан ⑥ және орталықтандыру серіппесі ③. Соленоид В токтан ажыратылған күйде басқару катушкасы ② оңға қарай жылжиды. Пилоттық майдың жеткізілімі P порты арқылы ішкі немесе X порты арқылы сыртқы болады. Пилоттық май пилоттық клапан арқылы ① қысым камерасына ағып кетеді. және негізгі катушканы ④ электрлік кіріс сигналына пропорционалды жылжытады. Р-ден А-ға және В-дан T-ге қосылу прогрессивті ағын сипаттамалары бар саңылау тәрізді көлденең қималар арқылы жүзеге асырылады.
А электромагнитінің токтан босатылған күйінде негізгі золотник солға жылжиды. Р-ден В-ге және А-дан Т-ға жалғау. Соленоидты токсыздандыру, басқарушы катушка мен ұшқыш катушка ④ олардың ортасына қайта жылжытылады. позициялар.
4WRZE-7X пропорционалды бағыттаушы клапанның белгісі
Ұшқыш маймен қамтамасыз ету
