Пропорционалды қысымды төмендететін клапан 3Drem-7x

3Drem-7x - үш жақты ұшқыштармен жұмыс істейтін пропорционалды қысымды төмендететін клапан. 3DRE / 3DRE сериясымен салыстырғанда. Пропорционалды қысымды төмендететін клапан 3Drem-7x-те жақсырақ интегралды сенсорлар немесе байланыс интерфейстері бар. 3Drem-7x клапанының негізгі функциясы электрлік пропорционалды түрде розеткаға қысым көрсету болып табылады. Ол қысыммен реттеу + үш жақты құрылым арқылы түсіруге қол жеткізе алады (p → A, A → T). Пропорционалды қысымды төмендететін клапан 3Drem-7x жоғары дәлдікті және жоғары динамикалық гидравликалық басқару жүйелеріне жарамды.

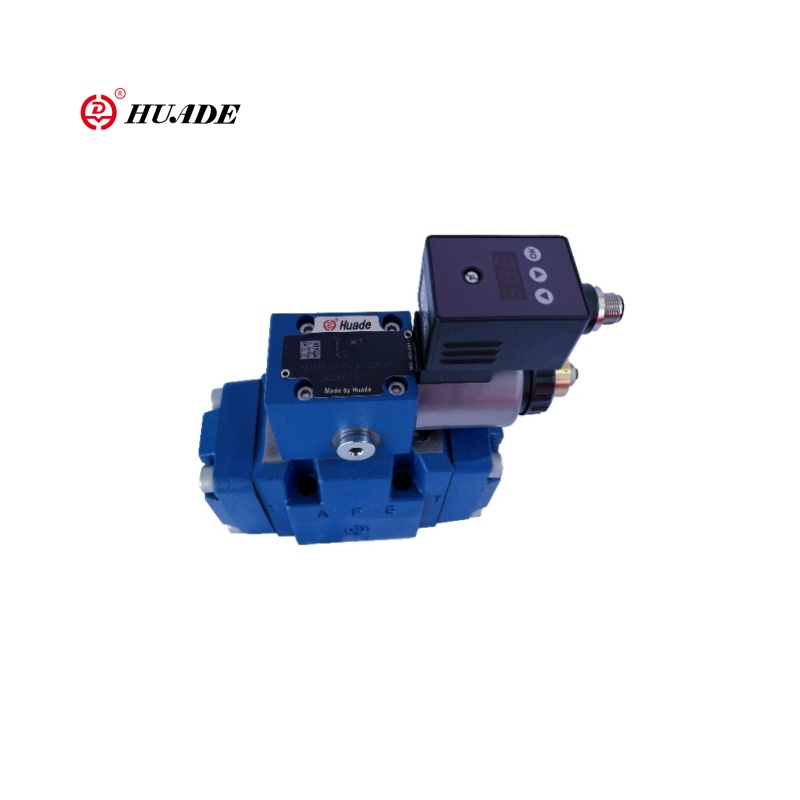

Пропорционалды қысымды төмендететін клапанның өнімі 3Drem-7x

Пропорционалды қысымды төмендететін клапанның өнімі 3Drem-7x

Ерекше өзгешеліктері:

▶ 3-Жолдағы нұсқа

▶ айналмалы катушкасы бар пропорционалды соленоид көмегімен жұмыс

▶ Табылды орнату үшін

▶ ISO 4401 сәйкес негізгі үлгі

▶ Максималды қысымды шектеу, міндетті емес

▶ Клапан және электрониканы бір көзден басқару

▶ Интеграцияланған электроника (obe) (HD-3DRE (M) типті):

- команданың құндылығының төмендетілгенге төзімділігі Сипаттама

▶ Сыртқы басқару электроникасы (HD-3DRE түрі (м) типі

▶ команданың құндылық қысымы Сипаттама

Қолдану:

Пропорционалды қысымды төмендететін клапан 3Drem-7x, әсіресе, жоғары дәлдікке, жоғары динамикалық, зияткерлік жүйелерге, әсіресе, электр пропорционалды реттеуді қажет ететін жағдайлар + PLC / PID контроллерлерімен біріктірілген, автоматтандырылған өндірістік желілер (діріл, жоғары температура, жарылғыш).

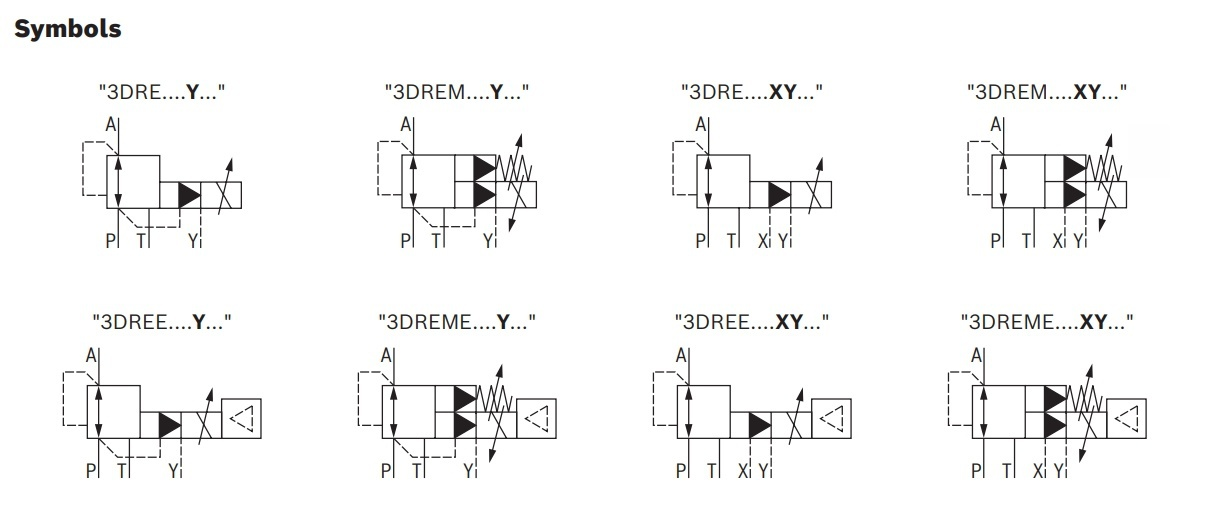

Пропорционалды қысымды төмендететін клапанның қызметі және бөлімі 3Drem-7x

Функциясы, бөлім

3DRE (M) және 3DRE (M) клапан түрлері электрлік пилоттық жұмыс істеп тұрған 3-жақты қысыммен басқарылатын 3 жақты қысым, Жетекшенің қысымды шектейтін клапандар.

Олар жүйелік қысымның ескіруін (б-ге дейін) және шектеу үшін қолданылады.

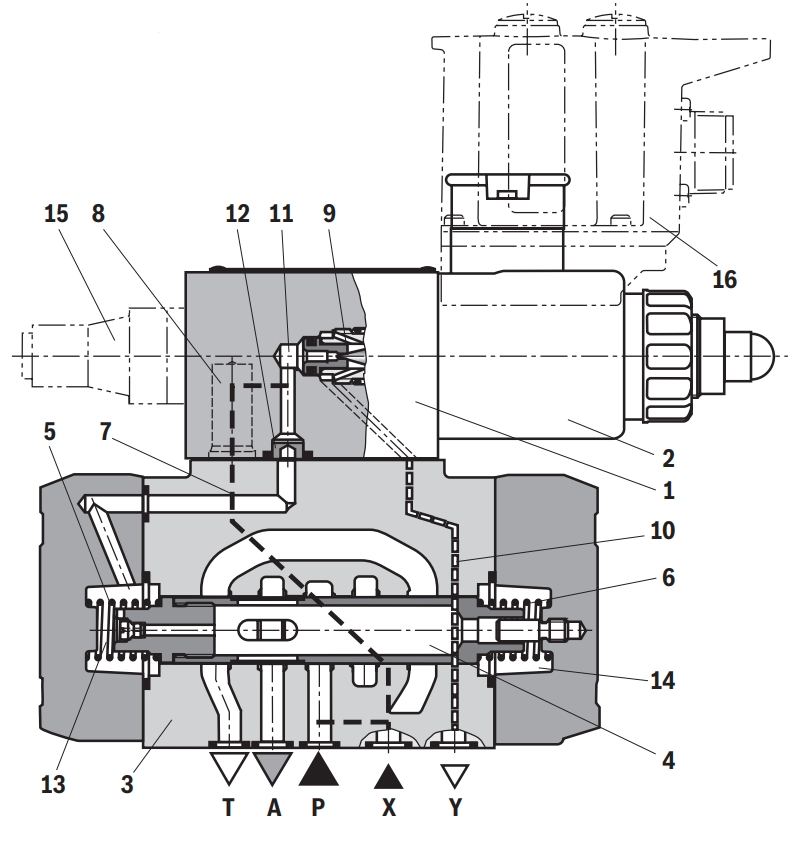

Орнату

Клапандар екі негізгі жиналыстан тұрады:

▶ Пилоттық басқару клапаны (1) пропорционалды соленоидпен (2), максималды қысымды шектен тыс (15)

▶ негізгі клапан (3) Негізгі бақылау орамасымен (4)

Қызмет ету

▶ Қысымның тәуелді мәні Порттағы а Порттағы пилоттық басқару клапаны (1) арқылы төмендейді.

Depression Port Port Port Port P, Springs (5) және (6) негізгі басқару орамасын (4) орталық күйінде ұстайды.

Осылайша, жетекте іске қосу секірудің алдын алады.

▶ Пилоттық сұйықтық бораннан (7) ағынды контроллер арқылы (7), бақылау камерасы арқылы (11), дроссельдік саңылауға (9), y-port (10) арқылы, Ye (10) арқылы, бұл қосылымға резервуарға нөлдік қысымға әкелуі керек.

Қысымның төмендеуі

A БАҚ-ты басқару камерасындағы (11) пилоттық қысымды команданың функциясы ретінде құру.

▶ Көктемгі камерада (13) саптама (13), саптама (12) және негізгі бақылау орамасының (4) оң жақтағы қозғалысымен.

Гидравликалық сұйықтық бге дейін ағады.

▶ A портындағы акуаторлық қысым көктемгі камерада (14) бар.

▶ Порттағы қысымның жоғарылауы Пилоттық басқару клапанының (1) қысымының жоғарылауы негізгі орамның (4) сол жақтағы қозғалысына әкеледі. Порттағы қысым A пилоттық басқару клапанындағы орнатылған қысыммен бірдей (1).

Қысымды шектеу

▶ Егер порттың қысымы пилоттық басқару клапанының (1) орнатылған қысымынан асып кетсе, негізгі басқару орамасы (4) сол жаққа жылжытылады.

▶ Бұл қосылымды A-t-ден бастайды және A портында A порциясында орнатылған пәрмен мәніне дейін шектеледі.

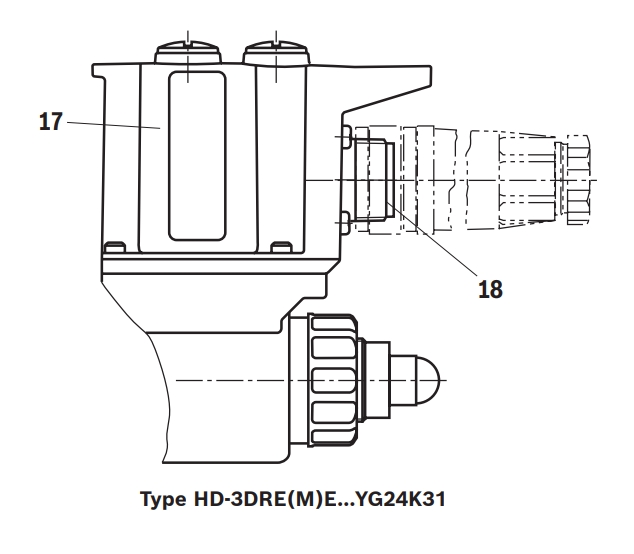

HD-3DE және HD-3DREDE теріңіз (интеграцияланған электроника (obe))

Функция және орнатуға қатысты, бұл клапандар HD-3DRE және HDREM.AT түрлеріне сәйкес келеді, пилоттық басқару клапаны, сонымен қатар басқару электроникасы бар тұрғын үй (17).

Жеткізу және пәрменнің мәні коннекторға (18) қолданылады.

Зауытта, команданың құндылығы Сипаттама Сипаттамалық қисық сызық аз өндірістік толеранттылықпен реттеледі. Қосымша ақпарат алу үшін 9-бетті қараңыз.
