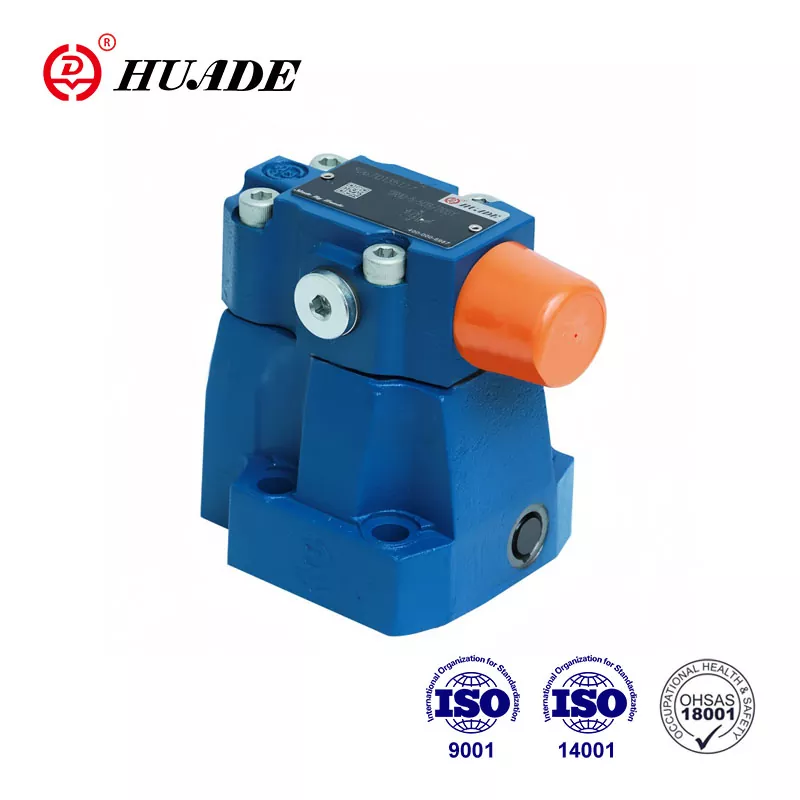

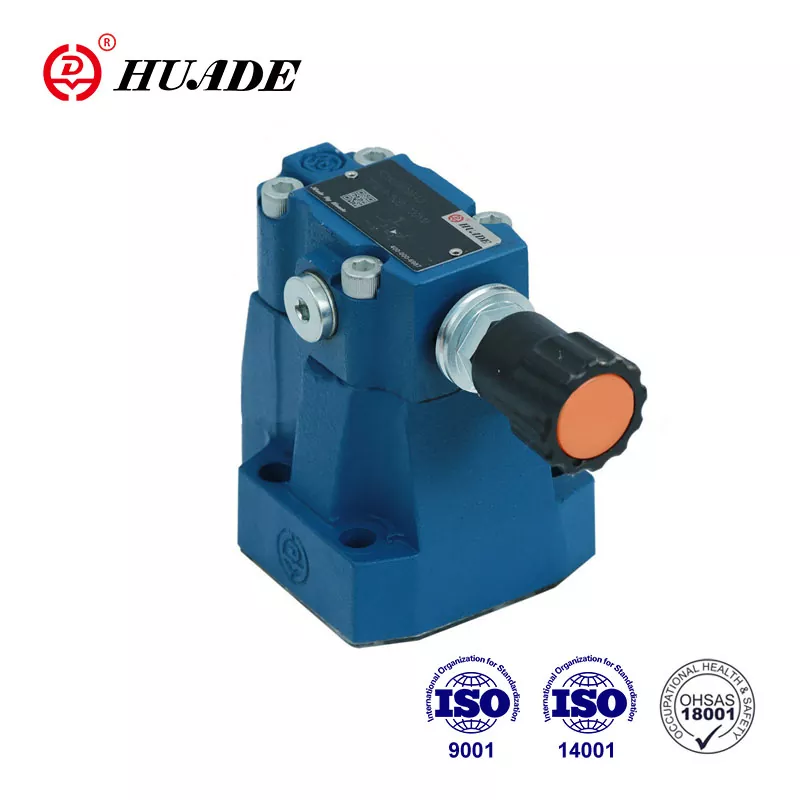

Қысымды басқару үшін DR 20 типті қысымды төмендету клапаны қолданылады. Rexroth компаниясының озық технологиясын және әлемнің түкпір-түкпірінен ең озық өндіріс жабдығын енгізу арқылы Huade® қысымды төмендететін клапандардың сапасы жақсы және бағасы төмен. Huade - Қытайдың әйгілі ұлттық бренді және оның өнімдері машина жасау, суды үнемдеу, станоктар, мұнай және мұнай химиясы және т.б. сияқты көптеген салаларда кеңінен қолданылады.
|
Кіріс қысымы, B порты (МПа) |
31,5 дейін |
|||
|
Шығу қысымы, порт A (МПа) |
5,0, 10,0, 20,0, 31,5 дейін |
|||
|
Кері қысым, Y порты (МПа) |
31,5 дейін |
|||
|
Максималды ағын (қосалқы пластинаны орнату) (л/мин) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Макс. ағын (бұрандалы қосылымдар) (л/мин) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Сұйықтық |
Минералды май (NBR тығыздағыш үшін) немесе |
|||
|
Сұйықтық температурасының диапазоны (℃) |
-30-дан +80-ге дейін |
|||
|
Тұтқырлық диапазоны (мм ²/с) |
10-нан 800-ге дейін |
|||
|
Ластанудың құрметті |
Максималды рұқсат етілген дәрежесі |
|||
|
Сипаттамалық қисықтар (v=41мм2/с және t=50℃ өлшенген) |
||||
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны орнату
▶ Бұрандалы қосылымдар үшін
▶ Коллекторды орнатуға арналған
▶ 4 реттеу элементі:
. Айналмалы тұтқа
. Алты қырлы жең және қорғаныш қалпақ,
. Шкаласы бар құлыпталатын айналмалы тұтқа
. Шкаласы бар айналмалы тұтқа
▶ 4 қысым параметрі қосымша тексеру клапаны (тек қосалқы плитаны орнатуға арналған клапан үшін)
Қолдану:
Пилоттық қысымды төмендету клапаны DR 20 жүйедегі қысымды төмендетуге арналған.
DR 20 типті қысым клапандары екінші реттік тізбектен басқарылатын пилоттық басқарылатын қысымды төмендету клапандары болып табылады. Олар негізінен негізгі катушка кірістіру (3) бар негізгі клапаннан (1) және қысымды реттейтін элементі бар пилоттық клапаннан (2) тұрады.
Тыныштықта клапандар ашық, сұйықтық негізгі катушка (3) арқылы В портынан А портына еркін өте алады.
А портындағы қысым негізгі катушканың төменгі жағына әсер етеді. Бұл кезде негізгі поршеньдің (3) серіппелі жағындағы саңылау (4) және порт (5) арқылы пилоттық клапандағы (2) шарға(6) қысым әсер етеді. Ол шарға (6) саңылау (7), басқару сызығы (8), кері клапан (9) және тесік (10) арқылы әсер етеді. Серіппенің (11) орнатуына сәйкес, басқару поршенін (13) қақпақшада ұстай отырып, шардың алдында (6), портта (5) және серіппелі камерада (12) қысым көтеріледі.
ашық позиция. Сұйықтық А портындағы қысым серіппеде (11) орнатылған мәннен асып, шарды (6) ашқанша, негізгі катушка (3) арқылы В портынан А портына еркін ағып кетуі мүмкін. Басқару
поршень (13) жабылатын күйге ауысады.
Қажетті төмендетілген қысымға, А портындағы қысым мен серіппеде (11) орнатылған қысым арасындағы тепе-теңдікке қол жеткізіледі. Серіппелі камерадан (14) резервуарға пилоттық майды ағызу басқару желісі (15) арқылы сырттан жүзеге асырылады.
Қосымша тексеру клапанын (16) орнату арқылы А портынан В портына еркін қайтарылатын ағынға қол жеткізуге болады.
Манометр қосылымы (17) А портындағы төмендетілген қысымды бақылауға мүмкіндік береді.
DR 20...50B типті қосалқы пластина монтажының құрылымы
DR ...50B символдары
