Адамдар бағыт-бағдарлау клапаны туралы ақпаратты іздеген кезде, біз 5-ші рекровканы іздейміз, олар әдетте бұл клапанның не істейтінін, оның қалай жұмыс істейтінін және олардың қажеттіліктеріне сәйкес келетін-келмейтінін білгісі келеді. Біз 5 мақсатымыз Rexroth клапандарының мөлшеріндегі белгілі бір санатты білдіреді, бірақ әңгіме бір клапан моделіне қарағанда қызықты.

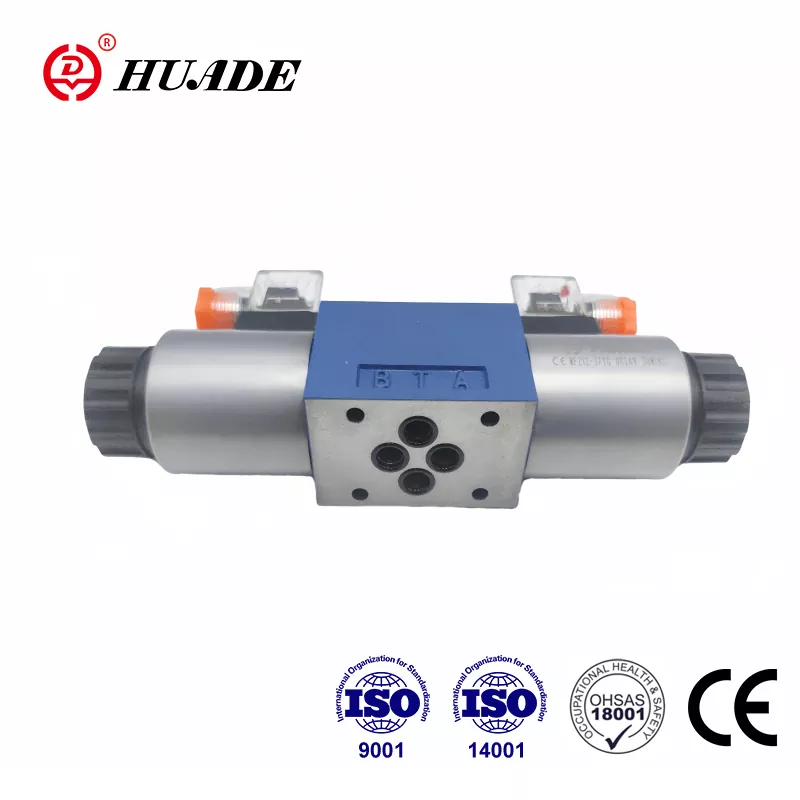

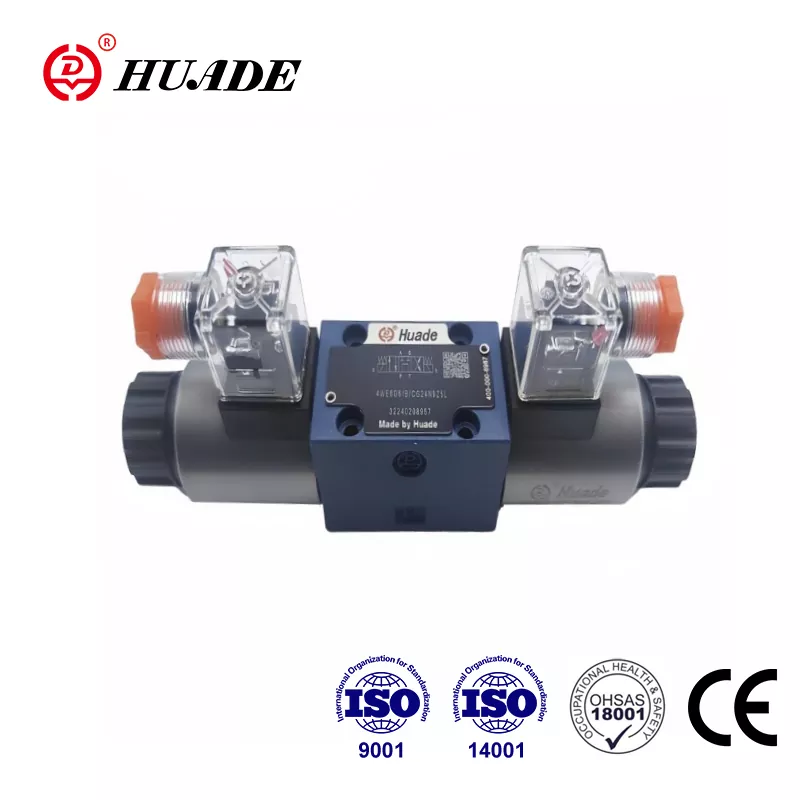

Біз 5-бағыттың бағыттағыш клапанымыз қандай
Рексроттың 5-тен 5-із, NG5 өлшемді стандартқа негізделген бағыттағы басқару клапаны болды. Бұл клапандар орташа қысымды және ағындық мөлшерлемелерге қажетті жүйелердегі гидравликалық сұйықтықтың ағынын бақылайды. Дәстүрлі біз 5-ке дейін қысыммен, минутына 14 және 20 литр арасындағы қысым таратылуы мүмкін. Көптеген жылдар бойы бұл көрсеткіш шағын машиналар мен жеңіл өнеркәсіптік жабдық сияқты кішігірім гидравликалық жүйелер үшін жақсы жұмыс жасады.
Алайда, заманауи өнеркәсіптік қосымшалар көбірек қуат пен одан да жоғары шығындарды талап етеді. Бұл жерде біз 5-ші бағыттаушы клапанның эволюциясы маңызды болса. Rexroth 5-ші тізімді қамтитын 5x сериялары әзірленді. Бұл жаңа клапандар бізде түпнұсқа философиясының дизайн философиясын сақтайды, бірақ NG10 мөлшеріне дейін. Нәтижесі - 420 барға жететін қысым кезінде минутына 160 литрден жететін клапан. Бүгінгі таңда инженерлер инженерлер біз 5-ші бағытта клапан іздеудеміз, олар бізде көбінесе осы NG10 модельдерді таңдауды аяқтайды, өйткені олар ағымдағы жұмыс талаптарына сәйкес келеді.
Бағыттағыштық клапан Біз 5 отбасы ISO 4401-05 және NFPA D05 сияқты халықаралық стандарттарға сәйкес келеді. Бұл стандарттау дегеніміз, клапандар стандартты тіректерге орнатылуы мүмкін және басқа клапандарды басқа өндірушілерден басқа барлық өндірушілерден ауыстыра алады.
Клапанның қалай жұмыс істейді
Бағыттағы бақылау клапанының негізгі құрылымы Біз 5-ке қарапайым. Клапанның ішінде әр түрлі порттарды қосу үшін артқа және артқа жылжып, жылжымалы шыңды отырады. Қайғы-саймандар позициясы болған кезде, ол қай порттар бір-біріне қосылады. Мысалы, SPOOL P порты P порты TORT Port Port портына (резервуарға) қосу мүмкін. Қаптама басқа бағытты қозғағанда, ол осы қосылымдарды қалпына келтіреді.
Бағыттауды басқару клапанын біз 5-ті немен айналысамыз? Жауап - электромагниттік соленоид. Рекровот, олар «дымқыл» соленоидты дизайн деп атайтынын пайдаланады. Соленоид гидравликалық сұйықтықтың ішінен соғылып, одан герметизациялаудан гөрі отырады. Бұл қауіпті болуы мүмкін, бірақ ол жақсы салқындатуды және ұзақ өмір сүруді қамтамасыз етеді. The hydraulic fluid carries away heat from the coil, allowing the solenoid to run continuously without overheating.
Соленоидке қуатты өшірген кезде, қақпақтың ішіндегі серіппелер SPOOL-ді орталық күйіне итеріңіз. Әр түрлі көктемгі конфигурациялар әртүрлі мінез-құлықты тудырады. Стандартты орнату екі жағынан да қайтару серіппелерін пайдаланады. Кейбір нұсқалар клапанның ауыстырып-қосқышын тезірек ету үшін күшті серіппелерді пайдаланады. Other versions eliminate springs entirely for special applications where the spool should stay in whatever position it moved to last.
Көптеген бағытты басқару клапаны Біз 5 модельге қолмен ауыстыру мүмкіндігі бар. Бұл біреудің шыңды қолмен жылжытуға мүмкіндік беретін клапанның жоғарғы жағындағы батырма. Орнату немесе ақаулықтарды жою кезінде осы қолмен басқару өте пайдалы екенін растайды. Сіз жүйені электр қуатын қолданбай тексере аласыз.
Өнімділік мүмкіндіктері мен шектеулері
Бағыттағы бақылау клапанының заманауи NG10 нұсқаларында бізде 5 жүйе әсерлі тиімділік сандары. Стандартты модельдер 420 барға арналған арнайы нұсқалармен 350 бар, 350 бар. Ағын сыйымдылығы тұрақты токтың кернеуі немесе реконнан кейін айнымалы токтың кернеуі бар 120 литрге дейін 160 литрге жетеді.
Температура диапазоны минус 30 градус целлюскозынан және одан 80 градусқа дейін. Клапан өте жұқадан жасалған гидравликалық сұйықтықтармен жұмыс істейді (секундына 2,8 миллиметр) (секундына 500 миллиметр) (секундына 500 миллиметр). Бұл икемділік дегеніміз бір клапан дизайны көптеген түрлі қосымшаларға қызмет етеді.
Алайда, жоғары көрсеткіштер бірнеше пікірлермен келеді. Сұйықтық клапан арқылы клапан арқылы өтетін кезде, максималды мөлшерлемелер бойынша, шыңында гидравликалық күштер айтарлықтай әсер етеді. Бұл күштер тұрақсыздыққа немесе дірілге әкелуі мүмкін. Мұны басқару үшін Rexroth порттарға орнатылатын дроссель картридждерін ұсынады. Бұл картридждер ағынды шектейді, бұл динамикалық күштерді азайтады және тегістейді. Сауда-саттықтық клапанның қысым түскіші, бірақ жақсартылған тұрақтылық әдетте тұрақталған.
Ішкі ағу - біз 5 дизайндағы бағыттағыш клапанның тағы бір сипаттамасы. Барлық шыңдар қақпағының барлық сұйықтықты ағып кетеді, өйткені шыңды еркін қозғалу қажет. Бұл ағып кету біртіндеп артады, себебі клапан мыңдаған циклдардан асады. Жүктерді ұзақ уақытқа созуға қажет қосымшалар үшін ұзақ уақытқа созылған, бізде басқару клапаны бізде тек 5-ке дейін ұстауға мәжбүр болмауы мүмкін. Сыртқы тексеру клапандарын қосу немесе жабық ортаңғы орамдық конфигурацияны таңдау осы мәселені шешуге көмектеседі.
Электрлік бақылау және жауап уақыты
Бағыттағы бақылау клапанының электрлік жағы Біз 5-ке стандартты индустриалды кернеулер бойынша жұмыс істейді. DC нұсқалары 12, 24, 110 немесе 220 вольтты қабылдайды, 24 вольтпен жиі кездеседі. Айнымалы ток нұсқаларында ауыспалы токты солененоид қажет ететін тікелей токқа айналдыру үшін түзеткіш қосқыш қажет.
Электр қуатын тұтыну нақты үлгіге байланысты 17-ден 38 ватт аралығында. Клапандар 100 пайыздық биржалық циклге бағаланады, деген мағынасы олар үнемі зақымдалмайды. Бұл үздіксіз рейтинг маңызды, өйткені көптеген гидравликалық жүйелер ұзақ мерзімді кезеңдер үшін ұстанымға ие.
Жауап беру уақыты бірнеше факторларға байланысты өзгереді. Стандартты соленоидтар қосу үшін 65 және 150 миллисекундқа дейін және 48-ден 104 миллисекундқа дейін созылады. Бұл уақыттар тез болып көрінуі мүмкін, бірақ кейбір қосымшалар тезірек жауап беруі керек. Рексрот импульстік модуляцияны ұсынады, олар коммуналдық картридждерді жартысына ауыстырады. Бұл PWM картридждері спорттық қозғалысты тездететін бақыланатын өрнектегі солененоидты кернеуді тездетеді.
Тағы бір PWM опциясы жылдамдықты жақсартудан гөрі энергия тұтынуды азайтады. Бұл энергияны азайту картриджі катушкалар температурасын кем дегенде 30 градусқа дейін түсіреді. Төмен температура клапан өмірін ыстық орталарда немесе жоғары міндеттерге қосады. Инженерлер жылуды оңтайландыру немесе термиялық басқаруды оңтайландыру арасында таңдау керек. Бағыттағыштық клапан Біз 5 жүйе екі басымдыққа да мүмкіндік береді.
Соленоид сөнген кезде, құлаған магнит өрісі кернеудің күрт тудырады. Бұл Spike бірдей қуат көзіне қосылған сезімтал электрониканы зақымдауы мүмкін. Стандартты k4 соленоидтары бұл кернеуді 500 вольттан төмен қысу үшін сыртқы басу диодтарын қажет етеді. K72L Solenoid нұсқасы сымдарды жеңілдететін және электр қауіпсіздігі стандарттарының сақталуын қамтамасыз ететін интегралды қорғауды қамтиды.
Дұрыс орауыш конфигурациясын таңдау
Бағыттағы басқару клапанының ішіндегі шегі Біз 5 клапанның әр позицияда не істейтінін анықтайды. Ең көп таралған төрт жақты, үш позициялы шпалдар. Бұл шпалдарда төрт порты (P, T, A, B) және үш ерекше позиция бар (сол, ортаңғы, оң).
Орталықтың позициясы өте маңызды. «E» орамасы орталық күйдегі барлық төрт портты жабады. Бұл жүктемені орнында құлыптайтын және сорғыға қысым жасайтын жабық орталықты жасайды. E Конфигурациясы максималды жүктемелерді қамтамасыз етеді, бірақ сорғыны қысымнан қорғау үшін рельеф клапанын қажет етеді.
«H» орамасы T, A және B порттарын жабады, T орталық күйіне қосылып, Бұл сорғыны ыдысқа түсіреді, клапанның ортасында болған кезде энергия қалдықтарын азайтады. Жүктеме құлыпталған, өйткені А және В жабық, бірақ холдингтің күші EPON-мен сияқты күшті емес.
«J» орамы A, B және T бірге орталық күйде жалғасуда P жабады. Бұл жүктемені еркін жүзуге мүмкіндік береді және термиялық кеңеюге резервуарға шығуға мүмкіндік береді. J конфигурациясы бейтарап позицияда оңай жылжуы керек жүйелер үшін пайдалы немесе температураның өзгеруіне қысым жасаудың алдын алу үшін пайдалы.
Қате орауыш түрін таңдау қиындықтар туғызады. Мысалы, тік лифт қолданбасында H шеяны қолдану жүктемені ішкі ағып кетуіне байланысты баяу төмендетуге мүмкіндік береді. E-дің шегі жақсы болар еді. Екінші жағынан, көлденең осьте EPOLE көмегімен, еркін жүру керек, бұл жүйені қатайтып, ысырап етуге мүмкіндік береді. Сіздің қолданбаңызды түсіну біз 5 конфигурацияны басқару клапанын таңдауға көмектеседі.
Орнату және техникалық қызмет көрсету
Бағыттауды басқару клапанын орнату Біз 5 негізгі ұпайларға назар аударуды талап етеді. Сиқырлы дисплейде клапан орнатылады, ол ISO 4401-05 стандарттарына сәйкес келуі керек. Рексробектің қосалқы бөлшектері бар және бөлек тапсырыс беру керек. Клапанды орнатпас бұрын, оның ішінде пішінді таза және блокқа дұрыс орнатылғанын тексеріңіз.
Электрлік қосылыстар DIN KZ 175301-803 стандартты қосқыштарды пайдаланыңыз. Коннекторды әр түрлі сымды бағыттау қажеттіліктерін қанағаттандыру үшін 90 градусқа айналдыруға болады. Кейбір коннекторлардың кіріктірілген түзеткіштер кіреді, ал басқаларында басқалары соленоид күйін визуалды растау үшін жарық диодты индикаторларды қосады.
Сұйықтықтың тазалығы көптеген адамдар түсінеді. Бағыттауды бақылау клапанының ішіндегі рұқсаттар біз 5-ті бірнеше микрометрді өлшейміз. Ластану бөлшектері қақпақты кептеліп, қақпақты жабысып, ауысуға мәжбүр етеді. 25 микрометрге немесе майданға сүзу ұсынылады. Кәдімгі сүзгі күтімі көптеген клапандар проблемаларын болдырмайды.
Клапан минералды гидравликалық майлармен және биологиялық ыдырайтын бірнеше сұйықтықтың бірнеше түрімен жұмыс істейді. Салемдік материалдар Nitrile (Nitrile), синтетикалық сұйықтықтар мен жоғары температураға арналған стандартты майларға немесе FKM-ге (Витонға) келеді. Платер материалы сіздің жүйеңіздегі сұйықтыққа сәйкес келетініне көз жеткізіңіз.
Техникалық қызмет көрсету салыстырмалы түрде қарапайым. Соленоидты катушкалар жүйеден клапанды алып тастамай ауыстырылады. Катушкалардың кедергісін, сәтсіздікке дейін деградацияны анықтаңыз. Егер клапан баяу жауап берсе немесе ауысу сәтсіз болса, ластануы мүмкін. Жүйені жуу және сүзгілерді ауыстыру әдетте мәселені шешеді. Ішкі компоненттерді өндіріс аяқталғаннан кейін он жыл ішінде қол жетімді шынайы рекробтік қосалқы бөлшектермен алмастыруға болады.
Сатып алу туралы шешім қабылдау
Сіз біз 5 немесе оның заманауи NG10 эквивалентін сатып алуды шешкен кезде, бірнеше факторлар таңдауға әсер етеді. Алдымен, ағын және қысым талаптарын тексеріңіз. Егер сізге минутына 20 литрден аз уақыт қажет болса, орташа қысым кезінде дәстүрлі NG5 мөлшері жеткілікті болуы мүмкін. Жоғары көрсеткіштер үшін, 5x сериялы NG10 модельдері қазіргі стандарт болып табылады.
Екіншіден, сіздің қондырғыңызда қол жетімді электр кернеуін қарастырыңыз. 24-вольттық тұрақты ток нұсқасы өнеркәсіптік автоматтандыруда, ал 110 немесе 220-вольтты опциялар әртүрлі аймақтар мен қосымшаларға сәйкес келеді.
Үшіншіден, жылдам коммутация, энергияны азайту немесе позицияны бақылау сияқты арнайы мүмкіндіктер қажет екенін бағалаңыз. Бұл опциялар құнын қосады, бірақ өтінімдерді талап етуде нақты артықшылықтар береді.
Бағасы техникалық шарттар мен жеткізушіге негізделеді. Уәкілетті дистрибьюторлар мен өнеркәсіптік жеткізушілер бұл клапандарды көбінесе таңдауға көмектесетін техникалық қолдауымен алып жүреді. Жаппай сатып алу әдетте көлемдік жеңілдіктерге сәйкес келеді. Ресми рекерот каталогы дұрыс клапанды алу үшін техникалық сипаттамалар мен тапсырыс кодтарын ұсынады.
Балама жеткізушілер төмен бағамен үйлесімді клапандарды ұсынады, бірақ үйлесімділік пен сенімділік әр түрлі болуы мүмкін. Сындарлы қосымшалар үшін шынайы рекровка клапандары дәйекті орындау және бөлшектердің қол жетімділігі арқылы ұзақ мерзімді мәнді қамтамасыз етеді.
Практикалық қосымшалар және сәттілік факторлары
Бағыттағы бақылау клапаны Біз 5 және оның ұрпақтары сансыз қосымшаларда үйлер табады. Инъекциялық қалыптау машиналары оларды қалыптар мен эжекторларды басқару үшін пайдаланады. Роботты жүйелер қозғалмалы бақылау үшін оларға сүйенеді. Ақшалар рульдік және лифт ету функцияларына байланысты. Металлдан жасалған пресстер, станоктар және материалдарды өңдеу жабдықтары осы клапандарды қамтиды.
Кез-келген бағытты басқару клапанымен сәттілік Біз 5 орнату клапанды қолдану талаптарына сәйкес келеді. Жоғары ағынды қосымшалар тұрақтылықты сақтау үшін дроссель картридждерін қажет етеді. Жоғары температуралы орта 7оцералдандырғыштардың энергиясын азайту артықшылығы. Жүктеу-ұстау қосымшалары жабық орталықпен қапталған және мүмкін сыртқы тексеру клапандарын қажет етеді.
Электр жүйесі тиісті кернеуді қамтамасыз етуі керек және кернеудің қабығынан қорғауды қамтиды. Гидравликалық жүйенің дизайны клапан арқылы қысым түсіп, тиісті сүзгілеуді ескеруі керек.
Тұрақты техникалық қызмет көрсету клапанның өмірін ұзартады және күтпеген уақыттың алдын алады. Сүзгінің жағдайын бақылау сияқты қарапайым тәжірибелер, сыртқы ағып кетуді тексеру және соленоидтық жауаптарды сынау жүйені сенімді түрде жүргізеді.
Біз 5x заманауи 5x сериямыздағы эволюция бізде 5x сериялары индустриалды гидравликалық компоненттердің өзгеріп жатқан қажеттіліктерін қанағаттандыруға қалай әсер ететіндігін көрсетеді. Маусенгін және ағымдағы мүмкіндіктерді түсіну инженерлер инженерлерге бағытты бақылау клапанымыз бізге 5 нұсқа бар біздің қолданбаларына қызмет көрсететініне көмектеседі. Тиісті таңдау, орнату және техникалық қызмет көрсету арқылы бұл клапандар өндірістік ортаға тәуелсіз қызмет жылдарына жеткізіледі.
