Гидравликалық жүйелермен жұмыс істеген кезде, дұрыс бағытты басқару клапанын таңдау барлық өзгерістер жасай алады. Рексрот 4we 10 D Бағыттағышты басқару клапаны көптеген өнеркәсіптік қосымшалар үшін сенімді таңдау болды, және инженерлердің оған қайта оралуының жақсы себептері бар.
4WE 10 D ерекше
Rexroth 4we 10 D - бұл гидравликалық сұйықтықтың жүйе арқылы ағып жатқанын басқаратын соланоидпен басқарылатын бағытталған бағыттағыш клапан. Мұны май немесе басқа гидравликалық сұйықтықтар үшін трафикті басқарушы ретінде ойлаңыз. Электр қуаты оның катушкалары арқылы ағып жатқан кезде, клапанның орналасуы және сұйықтықты техниканың әртүрлі бөліктеріне бағыттайды.
Бұл клапан NG10 өлшемді стандартқа сәйкес келеді, оны Cetop 5 немесе ISO 4401-05 деп те атайды. Бұл практикалық тұрғыдан алғанда, бұл көптеген гидравликалық жүйелерді қолданатын стандартты бекіту үлгілерін орнату кезінде маңызды қысым мен ағымдық мөлшерлемелерді шеше алады.
Оның аты-жөні сізге маңызды ақпаратты айтады. «4» - оның төрт негізгі порты бар, онда сұйықтық кіреді және шығады. «Біз» оның соленоидтер басқаратын бағытталған клапаны екенін көрсетеді. «10» дегеніміз оның номиналды мөлшеріне жатады, ал «D» белгісі оның бейтарап күйінде болған кезде, клапанның қалай әрекет ететінін анықтайтын нақты орамдық конфигурацияны сипаттайды.
Қысым және ағын мүмкіндіктері
Бағыттағы бақылау клапанының бір ерекшелігі 4we 10 D REXROTH үшін оның жоғары қысымды өңдеу мүмкіндігі. Негізгі жұмыс порттары 350-ге дейін бар, бұл шамамен 5 076 PSI құрайды. Бұл терлеусіз талап етілетін өндірістік міндеттерді шешуге жеткілікті қысым.
Ағынның сыйымдылығы үшін бұл клапан белгілі бір модель нұсқасына байланысты минутына 120-ден 160 литрден арылуға болады. Бұл американдық өлшеулерде минутына шамамен 32-ден 42 галлон. Бұл диапазон сізге клапанға жүйенің қажеттіліктеріне сәйкес келетін және компоненттердің астын сызбайлаусыз сәйкестендіруге икемділік береді.
Қайтару порты, әдетте, әдетте 210 бар. Бұл маңызды, өйткені егер сіз жүйені құрсаңыз, қайтарылатын сызық тым көп қысым жасамайтынына көз жеткізуіңіз керек. Әйтпесе, сіз клапанның көктемгі механизмін зақымдауы немесе корпустың дизайн шектерінен тыс күйзелісіне айналуы мүмкін.
Дымқыл түйреуіш соленоидты дизайн
4we 10 D дымқыл түйіндік соленоидты дизайн деп аталатынын қолданады, және бұл мүмкіндік біраз назар аударуға тұрарлық. Бұл қондырғыда соленоидтың итеруі гидравликалық майға, одан мүлдем жабылғаннан гөрі гидравликалық майға отырады.
Бұл дизайн таңдау бірнеше практикалық артықшылықтар береді. Гидравликалық май салқындатқыш ретінде әрекет етеді, электр катушкасынан шығарады. Бұл соленоидтың ұзаққа созылуы және сенімді жұмыс істеуге көмектеседі, әсіресе клапаны жиі велосипедпен айналысып жатыр. Сондай-ақ, май қозғалмалы бөлшектерді майлап, уақыт өте келе тозып, жыртып кетеді.
Техникалық қызмет көрсету тұрғысынан дымқыл түйреуіш соленоидтар ыңғайлы. Гидравликалық жүйені төгіп тастамай, катушканы свенирлеуге немесе жабық қысым камераларына бөлуге болады. Бұл жөндеу кезінде уақытты үнемдейді және гидравликалық сұйықтықтың ластану мүмкіндігін азайтады. Катушка тіпті қақпақты орнату үшін 90 немесе 360 градусқа айнала алады, бұл клапанды орнату кезінде сізге қосымша опциялар береді.
Ауыстыру жылдамдығы және демпфирлі басқару
Бағыттағы басқару клапанын қуаттаған кезде 4we 10 d Тұрақты ток күші бар рексробр үшін, әдетте, бұрылып, 35-тен 45 миллисекундқа ауысады, ал 35-тен 45 миллисекундқа ауысады. Бұл жауаптар көптеген өндірістік автоматтандыру қажеттіліктері үшін жақсы жұмыс істейді.
Бұл клапанды көптеген бәсекелестерден бөлек қоятын бұл реттелетін демпингтік ерекшелігі болып табылады. Кейбір нұсқалар сіз позицияларды ауыстыру кезінде қалай тез қозғалатынын баяулатады. Реттелетін дроссель бұрандаларын немесе бекітілген тесіктерді қолдана отырып, қажет болған жағдайда, коммутация уақытын 100 миллисекундқа дейін кеңейтуге болады.
Неліктен сіз баяу клапанды қалайсыз? Ірі цилиндрлер немесе ауыр жүктемелер бар жүйелерде, лезде бағыттағы өзгерістер құбырлар мен арматуралар арқылы балғамен қысым жасай алады. Бұл құбылыс кейде су батуы деп аталады, компоненттерді зақымдауы мүмкін және сіздің жүйеңіздің қызмет ету мерзімін қысқартады. Кірістірілген демпфирлеу осы өтулерді сіздің құбырларыңызға жекелеген соққылар қажет етпестен тегістеуге көмектеседі.
Клапан сағатына 15000 коммутациялық циклге дейін жұмыс істей алады, бұл клапанның күндізгі уақытта және тәулік бойы жабылуы керек жоғары жылдамдықты өндіріс желілеріне жарамды.
Қоймалық конфигурациялар және операциялық логика
4we 10 г-дағы «D» белгісі белгілі бір шыңды білдіреді, бірақ рекровкалар көптеген түрлі-түсті конфигурациялармен осы клапан платформасын ұсынады. Сіз оны 4/3 конфигурацияларда (төрт портта, үш позиция) немесе 4/2 SETUPS (төрт портта, төрт порттар, екі позиция), басқа параметрлер арасында ала аласыз.
Әрбір сөндіру түрі клапан бейтарап немесе орталық күйде болған кезде әр түрлі ағын жолдарын жасайды. Кейбір конфигурациялар барлық порттарды қуырылған кезде жабады, ол цилиндрлер орнына түседі. Басқалары сорғыны ыдысқа қосып, сорғыға түседі және қуат үнемдейді. Таңдау клапан белсенді түрде ауыспаған кезде сіздің жүйеңізге қажет нәрсеге байланысты.
Бағыттағышты клапан 4WE 10 D 15-ші рекровкалар үшін серіппелі және даңқталатын нұсқаларда келеді. Көктемгі-қайтару клапамалары Қуатты азайтқан кезде үй жағдайына автоматты түрде оралады, бұл көбінесе қауіпсіздік үшін маңызды. Құрал нұсқалары сіз басқа сигнал жібергенше олардың соңғы позициясында қалады, ол электр қуатын өшіру кезінде бір нәрсені ұстап тұру керек, олар үшін жақсы жұмыс істейді.
Электрлік сипаттамалары
Бұл клапан кең ауқымды электр жүйелерімен жұмыс істейді. Сіз TO 230 В-қа дейін немесе айнымалы кернеудің әртүрлі нұсқаларымен DC кернеулеріне тапсырыс бере аласыз. DC Solenoid стандарты шамамен 30-дан 35 ватт қуатта тұтынады.
Электрлік қосылымдар әртүрлі стильдерде, соның ішінде DIN стандарттарына сәйкес келетін штепсельдік белгішелер. Клапанның IP65 қорғаныс рейтингі бар, демек, ол шаң мен су бүріккіштерін проблемасыз ұстай алады. Оқшаулау VDE CLASS F стандарттарына сәйкес келеді, сондықтан ол электр қауіпсіздігі мәселелері бойынша өндірістік ортаға сай келеді.
Ақаулықтарды жою немесе төтенше жағдай жасау үшін көптеген нұсқаларда қолмен ауыстырылатын опциялар кіреді. Бұл жүйені орнатқанда немесе электр қуаты ажыратылған кезде бір нәрсені жылжыту қажет болған кезде механикалық түрде механикалық түрде қосуға мүмкіндік береді.
Бұл клапан пайдаланылатын жерде
4we 10 D әр түрлі салаларда көрсетеді, өйткені бұл сенімділікпен теңдестіреді. Теңіз қосымшаларында сіз оны кемелердегі басқару жүйелерін, жүктерді жүктейтін және түсіретін крандарды басқаратын, жүктерді түсіретін және ауыспалы-алаңдық қозғаушы қондырғыларды басқаратын крандарды басқарады. Бұл орталар тұрақты жағдайда тұрақты жұмыс істей алатын клапандарды сұраныс алуда, ал рекровканың дизайны ауа мен дірілге тұзды игереді.
Өндірістік қондырғылар станоктарға арналған рекоротқа арналған 4we 10 D техникалық басқару клапаны, машиналардағы құралдар, инъекциялық қалыптау жабдықтары және металды түзейтін пресстерді пайдаланады. Коммутацияның жоғары жиілік мүмкіндігі оны автоматтандырылған өндіріс үшін пайдалы етеді, онда клапанның ауысымына мыңдаған рет циклмен айналысады. Демпферді реттеу осы машиналардағы дәлдік компоненттерге соққыға төтеп беруге көмектеседі.
Құрылыс және мобильді жабдықтар да осы клапан платформасына сүйенеді, дегенмен бұл өтініштер көбінесе мобильді гидравликаға оңтайландырылған түрлі нұсқаларды қолданады.
Техникалық қызмет көрсету және сұйықтықтың тазалығы
Дәлдік гидравликалық компоненттер сияқты, 4we 10 d-ді дұрыс жұмыс істеу үшін таза май қажет етеді. Қаптама мен клапанның денесі арасындағы салдар микрометрлермен өлшенеді, ал кір де бөлшектер тозу мен ішкі ағып кетуі мүмкін.
Рексрот гидравликалық сұйықтықтың NAS 1638 класындағы тазалық стандарттарына сәйкес келуі керек екенін анықтайды. Сізге 10 микрондық бөлшектерге кемінде 75 бета қатынасы бар жақсы сүзу жүйесі қажет. Бұл өте қатал болуы мүмкін, бірақ сағатына 15000 цикл болған кезде, ластанудың зақымдануы тез қосылады.
Тұрақты техникалық қызмет көрсету сұйықтықты тазартуды, ағып кетуді тексеретін тексеруді, анда-санда ауыстырылатын тығыздағыштарды қамтиды. Әдетте тығыздағыш жиынтықтарда тоғыз сериялы тоғыз сақиналар бар және R961006886 сияқты бөлік нөмірлерімен келеді. Ылғалды түйреуіш дизайнына байланысты сіз соленоидты катушканы жиі бөлшектей алмайсыз, ол тоқтап қалады.
Басқа нұсқалармен салыстырғанда
Бағыттағышты клапан 4WE 10 D REXROTH үшін 10-шы рекровкалар үшін паркер, тамыр және NG10 санатындағы басқа да ірі өндірушілердің клапандарымен бәсекелеседі. Parker's D3W сериялары шамамен 345 барға қатысты қысым рейтингтерін ұсынады. Eaton's DG4V-5 сериясы сонымен қатар салыстырмалы қысым диапазонында жұмыс істейді, ал сипаттамалары модельге байланысты өзгереді.
Рексробо опциясын негізінен демпферлік мүмкіндік болып табылады. Басқа өндірушілер сенімді және жауап беретін клапандар шығарған кезде, көптеген адамдар кіріктірілген тоқуды болдырмайды. Егер сізге осы мүмкіндік қажет болса, жүйеге сыртқы дроссельдер немесе жастықшалар қосу керек еді, ол бос орын алады және күрделілікті арттырады.

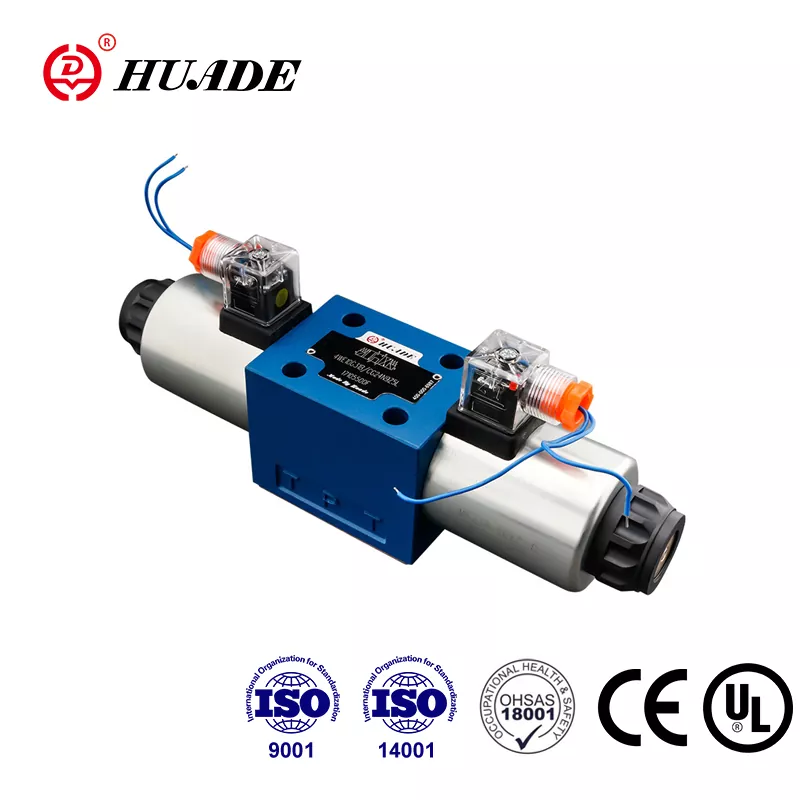

Сондай-ақ, сонымен қатар бірдей стандарттарға сәйкес келетін Хюад сияқты компаниялардың үйлесімді баламалары бар және төмен бағаны ұсынады. Олар аз сыни қосымшалар үшін жақсы жұмыс істей алады, бірақ сіз нақты өнімділік сипаттамаларын, әсіресе, шығынның максималды мөлшерлемесін және ұзақ мерзімді беріктік деректерін мұқият салыстыруыңыз керек.
Орнату туралы пікірлер
4we 10 D ISO 4401-05 стандартын қолдана отырып, диалынған табаққа салыңыз. Болт тесіктері 80-ге 80 миллиметр аралығында орналасқан, бұл осы өлшемдегі салалық стандартқа сәйкес келеді. Бұл стандарттау, сіз әр түрлі өндірушілердің клапандарын көбінесе теріңізді немесе қосындысын қайта жасырмай-ақ аулауға болатындығын білдіреді.
Клапанды орнатқан кезде, порт белгілеріне назар аударыңыз. P порты сіздің сорғыңызға, A және B порттарына қосылады, және actuator портына барыңыз, ал T портына резервуарға оралады. Осы кері қайтару сіздің жүйеңізді дұрыс жұмыс істемейді және жабдыққа зақым келтіруі мүмкін.
Бағыттағышты клапан 4WE 10 D REXROTT үшін 10 гр. Гидравликалық сұйықтықтың температурасы ауысу уақытына әсер етеді, өйткені майды тұтқырлығы температурада өзгереді. Егер сіздің жүйеңіз тым суық немесе жылумен жұмыс істесе, уақытты есептеулерде есепке алу қажет болуы мүмкін.
Қауіпті учаскелерге арналған арнайы нұсқалар
Жарылғыш атмосферадағы қосымшалар үшін Rexroth осы клапанның атомдық сертификатталған нұсқаларын ұсынады. Біз ... xe сериясы жарылғыш газдар немесе шаң болуы мүмкін, бірақ әдетте күтілмеген жерде 2 аймақта жұмыс істейді. Біз ... xn сериялары төменгі жарылыс қаупі бар 3 шартты өңдейді.
Бұл жарылысқа қарсы нұсқаларда тұтану көздеріне кедергі болатын арнайы катушкалар мен қорғаныс қоршаулары қолданылады. Егер сіз мұнай-химия нысандарында, тау-кен жұмыстарымен немесе теңіз платформаларында жұмыс істесеңіз, сізге қауіпсіздік ережелерін сақтау үшін осы сертификатталған нұсқалар қажет.
Сіздің жүйеңізді болашақта тексеру
Диагностикалық мүмкіндіктері бар индустриалды жүйелер көбірек автоматтандырылып, қосыла бастайды. Негізгі 4WE 10 D - бұл қарапайым клапан болып табылады, ал Rexroot рекровкасы позицияны бақылау және электронды инсультті түзетуді қосатын 4weh 10 сериясын ұсынады.
Бұл қосымша нұсқалар бірдей дәлелденген клапанның денесін және SPOOL дизайнын 4WE 10 D, бірақ олар сізге датчиктер бар, олар сізге датчиктер бар датчиктер бар. Бұл кері байланыс алдын-ала техникалық қызмет көрсетуге және жағдайды бақылауға көмектеседі. Егер сіз 4-ші салалық стандарттарды қанағаттандыруы немесе функционалды қауіпсіздікті қамтамасыз ету үшін жүйе құра отырып, 4Weh платформасы негізгі гидравликалық тізбекті өзгертпестен жаңарту жолын береді.
Дұрыс таңдау жасау
Бағыттағышты клапан 4WE 10 D REXROTH үшін өнімділік пен практика арасындағы қатты ортаңғы жерді білдіреді. Бұл қарапайым қосымшалар үшін инженерсіз инженерсіз жоғары қысымдар мен ағымдық мөлшерлемелерді өңдейді. Ылғалды түйіндік соленоидты дизайн тікелей күтім жасайды, ал реттелетін демпфирлеу мүмкіндігі сезімтал жүйелерді гидравликалық шоктан қорғауға көмектеседі.
Осы клапанды көрсеткен кезде, сіз қай сериялағаныңызды түсінгеніңізге көз жеткізіңіз. 3x және 5x сериялары ең максималды қысым рейтингтерінде, жаңа 5x нұсқасы бар жаңа 5x нұсқасы бар айырмашылықтарға ие, оларда кейбір ескі нұсқалар үшін 315 бармен салыстырғанда 350 бар. Егер сіз 96V немесе 205V немесе 205V немесе 205 В сияқты жоғары вольтты катушкаларды қолдансаңыз, соленоидты қызып кетудің алдын алу үшін максималды ағынды он пайызға азайту керектігін ұмытпаңыз.
Ұзақ қызмет етудің кілті сұйықтықтың дұрыс тазалығын сақтау және ұсынылған сүзу стандарттарын сақтау. Егер клапанның күтілетін операциялық қызмет мерзіміне жетуін қаласаңыз, бұл міндетті емес. Сұйықтықты және мезгіл-мезгіл мотоциклді ауыстырумен және мезгіл-мезгілде бұл клапандар миллиондаған циклдерді өнеркәсіптік қызметке жеткізе алады.
Сіз жаңа жүйені құра отырып немесе бар клапанды алмастырсаңыз, 4we 10 d 4we 10 г-ді көптеген түрлі қосымшаларға сәйкестендіруге икемділікпен дәлелденген сенімділікті ұсынады. Оның стандартталған монтаж үлгісі және орамалық конфигурациялардың кең диапазоны - әдетте, әдетте сіздің қажеттіліктеріңізге сәйкес келетін нұсқаны таба аласыз.
