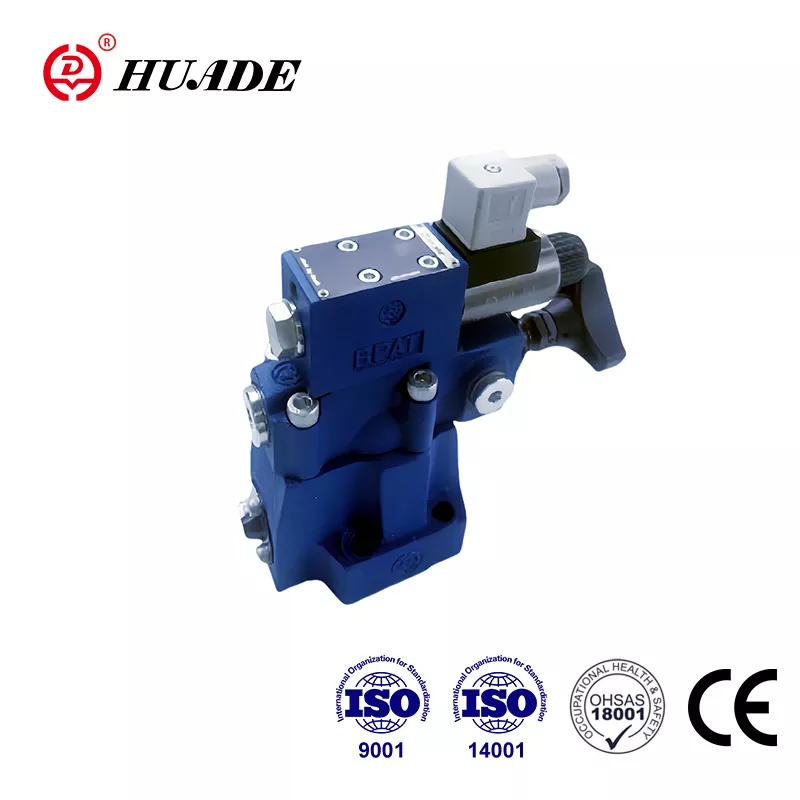

Қысымды өшіру клапаны DAW

1979 жылы құрылған Huade Hydraulic Bosch Rexroth компаниясымен екі рет ынтымақтасады. Екі ұзақ мерзімді ынтымақтастық Huade® қысым клапандарының Rexroth өнімдерімен бірдей деңгейге жетуіне мүмкіндік береді. DAW типті қысымды өшіру клапандары бірдей Rexroth сериясын төмен бағамен алмастыра алады. Қытайдың гидравликалық өнеркәсібіндегі жетекші бренд ретінде кәсіпорынның барлық филиалдары ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade® қысымды өшіру клапаны DAW CE сертификатынан өтті. Huade® қысым клапандары нарықта кеңінен танылды және пайдаланушы сеніміне ие болды.

DAW қысымды өшіру клапанының өнім параметрі

Өнімнің ерекшелігі және DAW қысымды өшіру клапанының қолданылуы

Ерекше өзгешеліктері:

▶ Қосалқы пластинаны орнату үшін:

▶ 4 реттеу элементі:

● Айналмалы тұтқа

● Ішкі алтыбұрышты жең және қорғаныс қалпақшасы

● Шкаласы бар құлыпталатын айналмалы тұтқа

● Шкаласы бар айналмалы тұтқа

▶ 3 қысым рейтингі

▶ Орнатылған бағыттаушы клапан арқылы электромагниттік іске қосылатын түсіру

Қолдану:

DAW типті қысымды реттеу клапандары пилоттық басқарылатын қысымды өшіру клапандары болып табылады. Олар аккумуляторды жүктеу қысымына жеткенде сорғы ағынын қысымсыз айналма жолға ауыстыру үшін қолданылады. Клапанның қосымша қолданбалары жоғары және төмен қысымды сорғылары бар жүйелерде. Бұл жағдайда төмен қысымды сорғы орнатылған жоғары қысымға жеткен бойда қысымсыз айналма жолға ауыстырылады.

Қысымды өшіру клапанының бөлімі мен белгілері DAW

Қысымды өшіру клапандары негізінен катушка жинағы бар негізгі клапаннан, қысымды реттеу элементі бар пилоттық клапаннан және бақылау клапанынан тұрады. 10 өлшемді клапандарда тексеру клапаны негізгі клапанға салынған. 25 және 32 өлшемдегі клапандарда тексеру клапаны негізгі клапанның астына орнатылған бөлек пластинаға салынған.

DAW типті қысымды жабу клапаны

Сорғы ағынын Р-ден А-ға немесе Р-ден Т-ге бұру.

Сорғы ағынды бақылау клапаны (1) арқылы гидравликалық жүйеге (P-ден A) дейін жеткізеді. А портындағы қысым пилоттық басқару катушкасындағы (4) пилоттық желі (3) арқылы әсер етеді. Бұл ретте Р портындағы қысым саңылаулар (5) және (7) арқылы негізгі катушканың (6) серіппелі жағына және пилоттық клапандағы (2) қалқанға (8) өтеді. Гидравликалық жүйедегі белгіленген шекті қысымға жеткенде қалқа(8) серіппеге(9) қарсы көтеріледі. Қысым сұйықтығы енді саңылаулар (5) және (7) арқылы серіппелі камераға (11) түседі. бастап

мұнда сұйықтық резервуарға DA...30B/... типті клапандағы басқару желісі арқылы немесе DA.30B/..Y типті клапандағы басқару желісі арқылы сырттан қайтарылады... Саңылаулар (5) және (7), енді негізгі катушкада (6) қысымның төмендеуі бар. Негізгі катушка(6) енді орнынан көтеріліп, P-тен T-ге қосылымды ашады. Тексеру клапаны(1) енді А-дан P-ге қосылымды мөлшерлейді. Қалқымалы (8) енді ұшқыш арқылы жүйе қысымымен ашық ұсталады. катушка (4).

Сорғы ағынын P-ден T-ге немесе P-ден А-ға бұру.

Пилоттық катушканың (4) ауданы қалқанның (8) тиімді ауданынан 17% артық. Пилоттық катушкаға (4) әсер ететін күш, демек, қалқандағы (8) әсер ету күшінен 17% артық. Жетектің қысымы ауысу қысымының дифференциалына сәйкес келетін клапанның кесу қысымына қатысты төмендегенде, серіппе (9) қалқанды (8) орнына итереді. Содан кейін қысым негізгі катушканың (6) серіппелі жағында пайда болады. Серіппемен (10) бірге бұл негізгі катушканы (6) жабады және P-ден T-ге қосылымды оқшаулайды. Сорғы ағыны тағы бір рет арқылы өтеді. тексеру клапанын (1) гидравликалық жүйеге (P - A) қосыңыз.

Соленоидты іске қосылатын бағыттаушы клапан (12) дегенмен, пилоттық клапанның (2) астындағы орнатылған шекті қысымды P-ден T-ге немесе P пішінінен A-ға ауыстыра алады.

DAW20,30 ...30B құрылымы

DAW нышандары...30B
