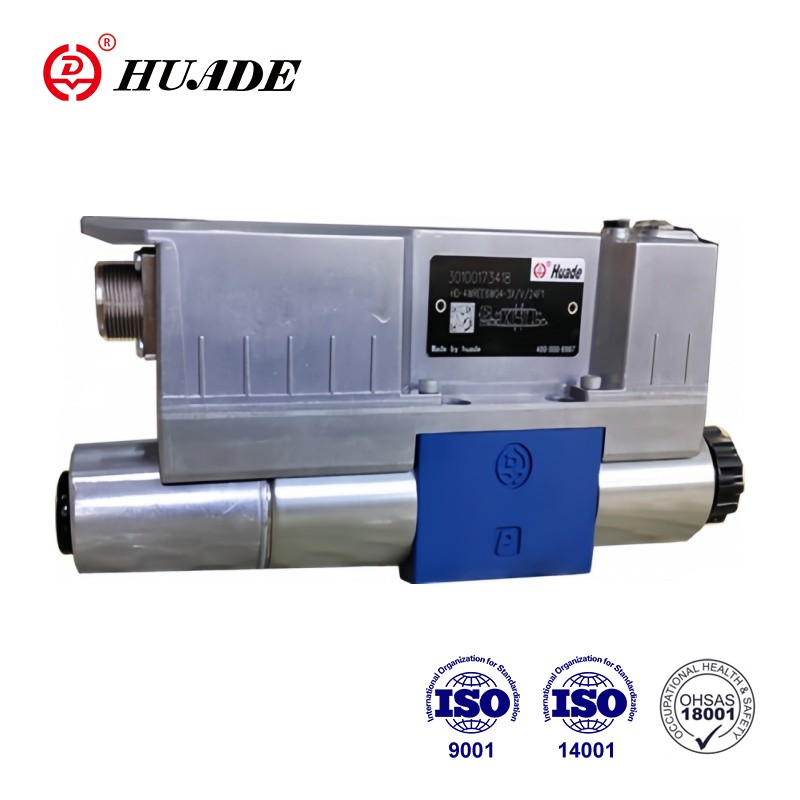

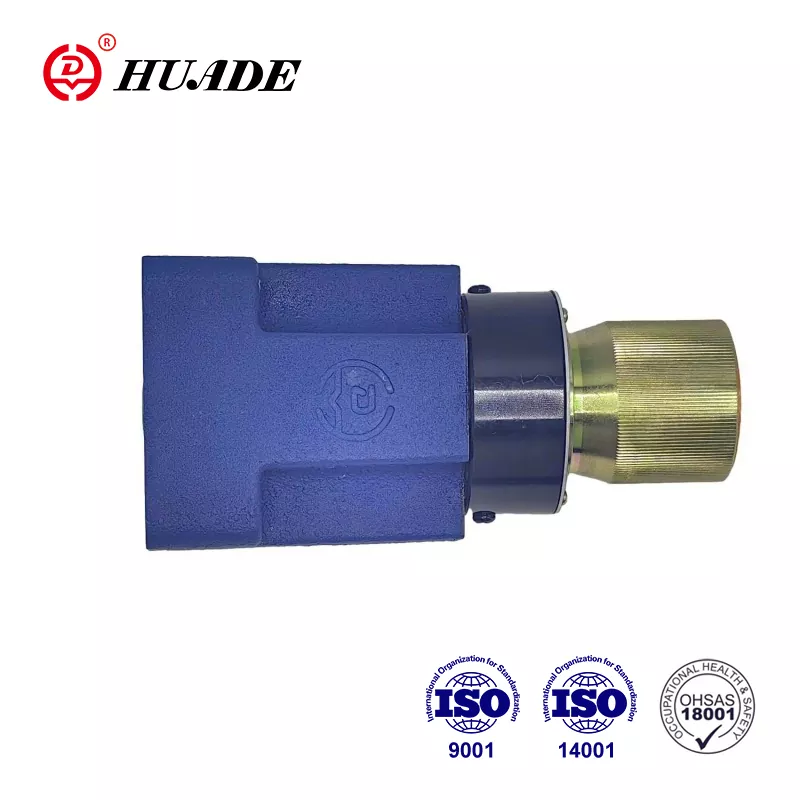

4WREE6-3X типті клапан - бұл электр позициясы кері байланысы және біріктірілген электроникасы (OBE) бар тікелей басқарылатын пропорционалды бағыттаушы клапан. 4WREE6-3X типті пропорционалды клапандар CE сертификатынан өтті. Максималды жұмыс қысымы 350 барға дейін. Бұл Huade Hydraulic жетекші өнімдерінің бірі. Бұл 4WREE6-3X клапанының тұрақты өнімділігі және салыстырмалы түрде арзан бағасы бар.
| Жалпы | ||
| Салмағы | ▶ Екі соленоидты клапан (кг) | 2.6 |
| ▶ Бір электромагнитті клапан (кг) | 2.1 | |
| Орнату орны | кез келген, жақсырақ көлденең | |
| Қоршаған орта температурасының диапазоны (℃) | -20 … +60 | |
| Ультракүлгін сәулелерден қорғайтын сақтау температурасының диапазоны (℃) | +5 … +40 | |
| Тасымалдау температурасы (℃) | –30 … +80 | |
| Максималды сақтау уақыты (жыл) | 1 | |
| Оның сынақтары DIN EN 60068-2-6 сәйкес | 10 ... 2000 Гц / максимум 10 г / 10 цикл / 3 ось | |
| DIN EN 60068-2-64 бойынша шу сынағы | 20 ... 2000 Гц / 10 г RMS / 30 г шың / 30 мин. / 3 ось | |
| DIN EN 60068-2-27 бойынша тасымалдау соққысы | 15 г / 11 мс / 3 соққы / 3 ось | |
| DIN EN 60068-2-27 бойынша соққы | 15 г / 11 мс / 1000 соққы / 3 ось | |
| Максималды салыстырмалы ылғалдылық (конденсациясыз) % | 95 | |
| Соленоид бетінің максималды температурасы (℃) | 150 (жеке операция) | |
| EN ISO 13849 (жылдар) бойынша MTTFd мәні | 150 | |
| Сәйкестік | ▶ CE 2014/30/EU EMC директивасына сәйкес, EN 61000-6-2 және EN 61000-6-3 сәйкес сыналған ▶ RoHS директивасы 2015/65/EU ▶ REACH бұйрығы (EC) №. 1907/2006 | |
| Қоршаған ортамен үйлесімділік | ▶ Климат | EN 60068-2 стандартына сәйкес экологиялық аудит |
| гидравликалық | ||
| Максималды жұмыс қысымы | ▶ Порт A, B, P жолағы | 350 |
| ▶ Порт T жолағы | 210 | |
| Максималды ағын (ұсынылады) (л/мин) | 80 | |
| Номиналды шығын (∆p = 10 бар) (л/мин) | 4; 8; 16; 32 | |
| Гидравликалық сұйықтық | кестенің 15 бетін қараңыз | |
| Гидравликалық сұйықтықтың температура диапазоны (℃) | ▶ рұқсат етілген | –20 … +70 |
| ▶ ұсынылады | –40 … +50 | |
| Тұтқырлық диапазоны (мм2/с) | ▶ рұқсат етілген ℃ | 20 … 380 |
| ▶ ұсынылады | 30 … 46 | |
| Гидравликалық сұйықтықтың ластануының ең жоғары рұқсат етілген дәрежесі, ISO 4406 (c) стандартына сәйкес тазалық класы | сынып 20/18/15 | |
| Гидравликалық сұйықтық | Классификация | Тиісті тығыздағыш материалдар | Стандарттар | |
| Минералды майлар | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Биологиялық ыдырайтын | ▶ Суда ерімейді | HETG | FKM | ISO 15380 |
| ӘН | FKM | |||
| ▶ Суда ериді | HEPG | FKM | ISO 15380 | |
| Отқа төзімді | ▶ Сусыз | HFDU (гликоль негізі) | FKM | ISO 12922 |
| HFDU (эфир негізі) | FKM | |||
| HFDR | FKM | |||
| ▶ Құрамында су бар | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Ерекше өзгешеліктері:
▶4/2 немесе 4/3 жақты нұсқасы
▶Қосымша тақтаны орнатуға арналған
▶Тасымалдау үлгісі ISO 4401-03-02-0-05 сәйкес
▶Ағынның бағыты мен өлшемін басқару
▶Орталық жіппен пропорционалды соленоидтар арқылы жұмыс істеу
▶Орталық серіппелі басқару катушкасы
▶Кернеу немесе ток кірісі («A1» және/немесе «F1») бар біріктірілген басқару электроникасы (OBE)
Орнату
Клапан негізінен мыналардан тұрады:
▷Байланыс беті бар корпус (1).
▷Сығу серіппелері (3 және 4) және серіппелі пластинасы (5 және 6) бар басқару катушкасы(2)
▷Орталық жіппен электромагниттік (7 және 8).
▷Орын түрлендіргіші (9)
▷Біріктірілген электроника (13)
▷Нөлдік нүктені электрлік реттеу (12) резеңке тығын арқылы қол жетімді
Функция:
▷Токсыздандырылған соленоидтармен (7 және 8), серіппелі пластиналардың (5 және 6) арасындағы қысу серіппелері (3 және 4) арқылы басқару катушкасының (2) орталық күйі.
▷Пропорционал соленоидты басқару арқылы басқару орамасының (2) тікелей жұмысы, мысалы. электромагниттік "b" (8)
-Басқару катушкасының (2) электрлік кіріс сигналына пропорционал солға жылжуы
- Бұл прогрессивті ағын сипаттамасы бар саңылау тәрізді көлденең қималар арқылы P-ден A-ға және В-дан T-ге қосылуды ашады.
Токсыз күйде басқару катушкасы (2) соленоидтардың кері серіппелері арқылы механикалық орталық күйде ұсталады. Басқару катушкасының белгісі "V" болса, бұл орын гидравликалық орталық күйге сәйкес келмейді! Электрлік клапанның басқару контуры жабылған кезде, басқару катушкасы гидравликалық орталық күйде орналасады.
2 катушка орны бар клапан («4WREE...A...» нұсқасы)
Бұл клапан нұсқасының функциясы негізінен үш катушка позициясы бар клапанға сәйкес келеді. 2 катушка позициясының клапандары тек "a"(7) соленоидпен жабдықталған. 2-ші пропорционал соленоидтың орнына тығынды бұранда (10) бар.
OBE «-967» қысымды компенсациялау элементі.
Біріктірілген электрониканың (OBE) корпусында конденсаттың пайда болуын болдырмау үшін электрониканы қорғау мембранасын (11) пайдалануға болады.
Қоршаған ортаның ылғалдылығы жоғары және температураның айтарлықтай циклдік өзгерістері бар салалық стандартты жағдайлардан тыс пайдалануға ұсынылады (мысалы, сыртта).
4WREE-3X пропорционалды бағыттаушы клапанның белгісі
