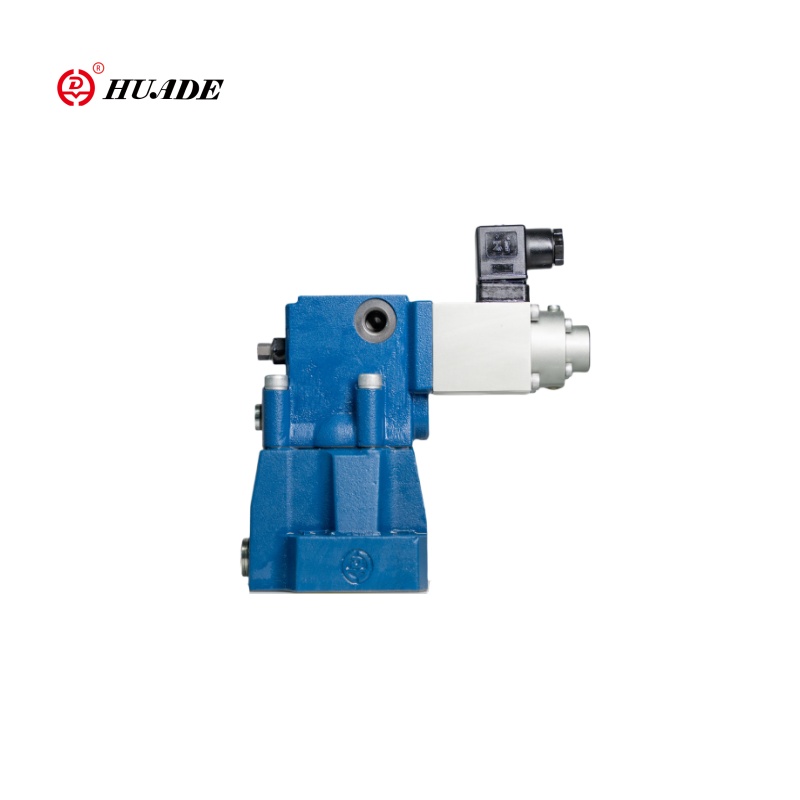

DBE Пропорционалды қысымның төмендеу клапаны жүйелік қысымды пропорционалды соленоидтің жұмысына, әр түрлі жұмыс талаптарына жауап беретін жүйелік қысыммен бөлуге болады. Бұл өнімнің сипаттамаларына нақты бақылау, тұрақтылық және сенімділік және қолдау оңай. Пропорционалды қысымды төмендететін клапан DBE әр түрлі қажеттіліктерді қанағаттандыру үшін бірнеше модельдерде және техникалық сипаттамаларда қол жетімді. Мысалы, Huade гидравликалық модельдер, мысалы, DBE10-30B / 315MDREM және DBE20-30B / 200xm / 200xments пропорционалды қысымды төмендететін клапандарын шығарады, олар әр түрлі жұмыс қысымының диапазоны мен ағын сипаттамалары бар, пайдаланушыларға олардың қажеттіліктеріне сәйкес таңдауға мүмкіндік береді.
| Гидравликалық мәліметтер | ||||
| Max.Operating Қысым порттары A. B және X (MPA) | 31.5 | |||
| Қайтару қысымы (MPA) | Y порты, резервуарға бөлек және нөлдік қысым | |||
| Макс. Орнатылатын қысым (MPA) | 5. 10. 20. 31.5 Қысымдай кезең | |||
| Мин. Орнатылатын қысым (MPA) | Сипаттамалық қисықтарды қараңыз | |||
| Макс. Қысым қауіпсіздігі (MPA) | Орнатылатын қысым | |||
| 5 | 10 | 20 | 31.5 | |
| 1-ге дейін2 | 12-ге дейін2 | 1-ден 22-ге дейін2 | 1to 342 | |
| Макс. ағын (л / мин) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Ұшқыш ағыны (L / MIN) | 0,7-ден 2-ге дейін | |||
| Сызықтық (%) | ± 3.5 | |||
| Қайталану (%) | <± 2 | |||
| Типтік вариация (%) | <± 2 макс. қысым | |||
| Гистерезис (%) | Max.pressure.pressure.press.press.press ± 4,5-тен 1,5-ке дейін | |||
| Коммутация уақыты | 30-дан 150-ге дейін | |||
| Қысым сұйықтығы | Минералды май (NBL пломбасы үшін), фосфат эфирі (FPM пломбасы үшін) | |||
| Тұтқырлық диапазоны (мм2 / с) | 2.8-ден 380-ге дейін | |||
| Қысым сұйықтықтың температуралық диапазоны (℃) | -20 - + 70 дейін | |||
| Ластану дәрежесі (мкм) | ≤20 (10 ұсыныс) | |||
| Электр техникалық мәліметтері | |
| Күшейткіш | VT-200G40 Клапанмен бірге берілген |
| Кернеуі | Б |
| Min.control ток (A) | 0.1 |
| Max.control cartenl (a) | 0.8 |
| Катушкалар (ω) | 20 ℃ суық мәні - 19.5; Max.wam мәні - 28,8 |
| Қысым сұйықтықтың температуралық диапазоны (℃) | +50 |
| Жұмысшы мемлекет | Жалғастыру |
| Клапанды қорғау | IP65 |
| Электр қосылымдары | тығындау |
Ерекше өзгешеліктері:
▶ Табылды орнату үшін
▶ блокта
▶ Көктемгі жүктелген ұшқыштарды басқару клапанының көмегімен қосымша қосымша максималды шектеу
▶ Клапан және электронды басқару Бір көзден алу
Қолдану:
DBE пропорционалды қысымын төмендететін клапан әр түрлі гидравликалық клапандарда кеңінен қолданылады, мысалы, құрылыс техникасы, металлургиялық жабдық, кеме жасау және басқа да кен орындар. Олар осы салада шешуші рөл атқарады, жүйелердің тұрақтылығы мен сенімділігін арттыру.

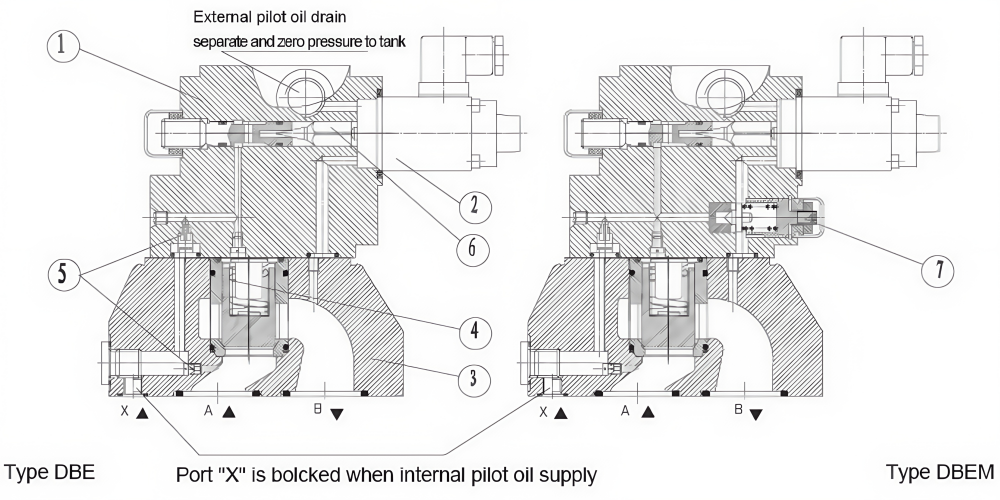

Бұл клапандар негізінен пилоттық басқару клапанынан (1) пропорционалды соленоидпен (2) және негізгі қақпағы бар негізгі клапан (3) (4) тұрады.
DBE түрі:
Қысымның реттеуі пропорционалды соленоид арқылы, пропорционалды соленоид (2) арқылы тәуелді. Порттағы қысым негізгі орамның астыңғы жағында (4) актілерде әрекет етеді. Сонымен бірге бұл қысым негізгі орамның (4) көктемгі жүктелген жағында (4) өзгереді (5). Гидравликалық күш пилоттық поппетте (6) әрекет етеді. Гидравликалық күш соленоид күші пайда болған кезде, ұшқыш поппеті (6) ашылады. Ұшқыш майы енді y портымен танкке түсуі мүмкін, себебі негізгі орамада қысым төмендейді (4). A-ға дейінгі қосылым ашылды және енді қысымның жоғарылауы болмайды
Құрылымы Пропорционалды қысымды рельефті клапан DBE
