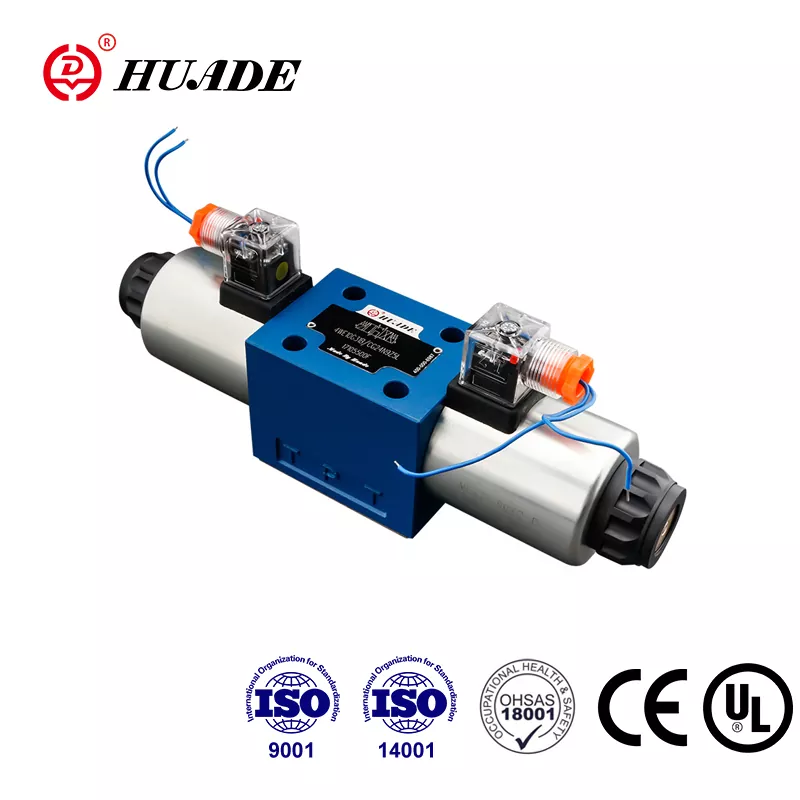

Бұл клапандар біздің айналамыздағы барлық жерде. Сіз оларды экскаваторлардан қазып, қораптарды қазып, қоймаларда, тіпті ұшақтарды басқару жүйелерінде таба аласыз. Бұл клапандарсыз ауыр машиналар бақылау мүмкін болмас еді.
Бұл клапандар қалай жұмыс істейді?
Негізгі бөліктер
Әр гидравликалық бағыттағыш клапанға бірге жұмыс істейтін үш негізгі бөлікке ие:
1. Клапанның денесі
Клапанның денесі бәрі болып жатқан үй сияқты. Ол әдетте болат немесе алюминий сияқты күшті материалдардан жасалған. Ішінде порттар деп аталатын мұқият бұрғыланған тесіктер бар. Бұл порттарда ерекше атаулар бар:
- Пор:Қысқы сұйықтық қай жерде пайда болады
- T порт:Сұйықтық резервуарға оралады
- A және b порттары:Сұйықтық цилиндрлер немесе қозғалтқыштарды жылжытады
2. Басқару элементі
Бұл сұйықтықты бағыттайтын жылжымалы бөлік. Екі негізгі түрі бар:
Орамы:Дөңгелек, жылжымалы дана, ол неғұрлым кең секциялары бар қарындашқа ұқсайды. Ол артқа және артқа сырғанау, ол сұйықтықтың әр түрлі жолдарын ашады және жабады.
Поппет:Бөтелкедегі тығын сияқты жұмыс істейтін конус тәрізді бөлік. Ол жабылған кезде тығыз тығыздайды, бірақ сұйықтықты беру үшін ашық болуы мүмкін.
3. Жетек
Бұл басқару элементін не қозғайды. Жалпы түрлерге мыналар кіреді:
- Клапанды қайтадан қауіпсіз күйге итеретін бұлақтар
- Жұмыс істеген кезде қозғалатын соленоидтар (электр магниттері)
- Қолмен жұмыс істеуге арналған қолтаңбалар
- Жүйенің өзіндік қысымын пайдаланатын пилоттық басқару
Сұйықтық қалай ағады
Гидравликалық цилиндрмен қарапайым мысалды қолданайық:
Бейтарап позиция:Клапан орта күйде болған кезде, цилиндр қалайды. Клапанның дизайнына байланысты сұйықтық бұғатталуы мүмкін немесе резервуарға оралуға рұқсат етілуі мүмкін.
Позицияны кеңейту:Клапан Қысым порты (P)-портыды a, a портына қосады, цилиндрді кеңейту үшін сұйықтық жіберу. Сонымен бірге, цилиндрдің екінші жағындағы сұйықтық В порты арқылы бактан (T) арқылы өтеді.
Қайта оралу позициясы:Енді клапан қосқыштары. Қысым Цилиндрді алу үшін В портына кетеді, ал сұйықтық A портынан танкке қайтарады.
Гидравликалық бағыттағыш клапандарының түрлері
Ішкі дизайн бойынша
Шыбық клапандар
Бұл ең көп таралған түрі. Әр түрлі ағындық жолдарды жасау үшін қақпағы қақпағы бар слайдтар.
Жақсы ұпайлар:
- Бірнеше позициялармен күрделі операцияларды өңдей алады
- Сұйық ағынға төмен қарсылық
- Жан-жақты және кеңінен қолданылады
Онша жақсы емес:
- Кішкентай олқылықтар сұйықтықтың кейбір сұйықтығына мүмкіндік береді
- Егер сұйықтық лас болса, жабысып қалуы мүмкін
Pop Pop Pop Pop Pop Pop Pop Pops клапандары
Олар конус немесе шар тәрізді элементтерді орынға мықтап ұстайды.
Жақсы ұпайлар:
- Ішкі ағып жатқан жоқ
- Лас сұйықтықтың жақсы жұмыс жасаңыз
- Ауыр жүктемелерді ұстап тұру үшін керемет
Онша жақсы емес:
- Қарапайым қосу / өшіру функцияларымен шектелген
- Жұмыс істеуге көбірек күш қажет
Олардың қалай жұмыс істегені бойынша
Қолмен клапандар:Тұтқаларын, тұтқаларын немесе түймелерін пайдаланып қолмен басқарылады. Қарапайым және сенімді, бірақ оларды пайдалану үшін біреу болуы керек.
Соленоидты клапандар:Жұмыс істеу үшін электр қуатын пайдаланыңыз. Бұл автоматтандырылған жүйелер үшін өте ыңғайлы және оларды компьютерлер басқарады.
Ұшқыштармен жабдықталған клапандар:Негізгі қақпақты жылжыту үшін жүйенің өзіндік гидравликалық қысымын қолданыңыз. Бұл үлкен клапанды басқару үшін кішкене клапанды пайдалану сияқты - жоғары ағынды қосымшалар үшін керемет.
Бақылау дәлдігі бойынша
Қосу / өшіру клапандары:Толық ашық немесе толық жабылған қарапайым қосқыштар. Жеңіл қосқыш сияқты - ол қосулы немесе өшірулі.
Пропорционалды клапандар:Олар жартылай, күңгірт шамдар сияқты ашылуы мүмкін. Басқару сигналын неғұрлым көп болса, соғұрлым көп клапан ашылады. Бұл сізге жылдамдықты тегіс басқаруға мүмкіндік береді.
Сервсо клапандары:Әуе кемесі немесе дәл өндірістік жабдықтар сияқты, өте дәл басқаруға мұқтаж қолданбаларда қолданылатын ең дәл түрі.
Маңызды ерекшеліктер мен ерекшеліктер
Орталық функциялары
Бейтараптық (орталық) позицияда не болатыны өте маңызды:
Жабық орталық:Барлық порттар бұғатталған. Бұл цилиндрді орнында құлыптайды, бірақ сорғының жұмысын қиындатады.
Ашық орталығы:Қысым порты резервуарға қосылады. Бұл сорғыны қысымсыз іске қосуға мүмкіндік беріп, энергияны үнемдейді, бірақ цилиндр алауыз мүмкін.
Тандем орталығы:Жақсы жүктемені жақсы ұстау кезінде біраз энергияны үнемдейтін ымыраға келу.
Негізгі жұмыс нөмірлері
- Қысым рейтингі:Клапанның қанша қысымы қауіпсіз түрде жұмыс істей алады. Әдетте PSI немесе BAR-де өлшенеді.
- Ағын мөлшері:Минутына қанша сұйықтық өтуі мүмкін. Әдетте минутына галлондарда (GPM) немесе минутына литрлермен өлшенеді.
- Жауап беру уақыты:Клапанның қаншалықты жылдам басқару сигналына қалай әсер етеді. Жылдам қозғалыстар қажет қосымшалар үшін маңызды.
- Қысым төмендейді:Сұйықтық клапан арқылы ағып жатқандай қанша қысым жоғалады. Тиімділіктің төмендігі жақсы.
Клапанның символдары мен стандарттары
Инженерлер гидравликалық диаграммаларда клапандарды көрсету үшін арнайы таңбаларды қолданады. Бұл символдар халықаралық стандарттарға сәйкес келеді (ISO 1219), сондықтан бүкіл әлем бойынша инженерлер оларды түсінеді.
Клапанның символы көрсетіледі:
- Әр позицияны білдіретін қораптар
- Ағын жолдарын көрсететін жебелер
- Бұғатталған жолдарды көрсететін T-белгілері бар сызықтар
- Порттарды белгілейтін әріптер (P, T, A, b)
- Спрингтер мен соленоидтарға арналған символдар
Мысалы, «4/3 клапан» 4 портты және 3 позицияны білдіреді.
Жалпы қосымшалар
Құрылыс жабдықтары
Экскаваторлар бум, қол, шелек және тректерді өз бетінше пайдалану үшін бірнеше бағытты басқару клапандарын пайдаланады. Операторлар сигналдарды тегіс бақылау үшін пропорционалды клапандарға жіберетін джойстиктерді пайдаланады.
Өндіріс
Құрастыру желілері бұл клапандарды роботты қолдар, престер және конвейер жүйелерін басқару үшін пайдаланады. Соленоидпен басқарылатын клапандар дәл уақыт бойынша компьютерлік командаларға жауап береді.
Ауыл шаруашалафы
Заманауи тракторлар соқалар мен комбайндар сияқты қондырғыларды бақылау үшін пропорционалды клапан блоктарын пайдаланады. Кейбір жүйелер тіпті автоматтандырылған дала жұмыстары үшін GPS-пен біріктіреді.
Аэроғарыш
Ұшақтар ұшуды басқару үшін өте сенімді сервоктарды қолданыңыз. Бұл клапандар тіпті төтенше жағдайларда да өте жақсы жұмыс істеуі керек.
Үздік өндірушілер
Bosch Rexroth:Жетілдірілген электроника және бақылау мүмкіндіктері бар жоғары сапалы клапандармен танымал.
Паркер Ханнифин:Негізгі өнеркәсіптік клапандардан мамандандырылған мобильді жабдық клапандарына дейін кең ауқым ұсынады.
Жеп (виккерлер):Қиын жағдайда ұзақ уақытқа созылатын ауыр клапандармен танымал.
Данфосс:Мобильді гидравлика және энергия үнемдейтін жүйелерге мамандандырылған.
Hydac:Картридждің ықшам арық клапандары мен жеке колонкалар үшін белгілі.
Орнату және техникалық қызмет көрсету
Оң жақтағы клапанды таңдау
Осы факторларды қарастырыңыз:
- Қысым және ағынға қойылатын талаптар: жүйелік қажеттіліктеріңізге сәйкес келеді
- Басқару түрі: қарапайым тапсырмалар үшін қосу / өшіру, ауыспалы жылдамдыққа пропорционалды
- Қоршаған орта: Сіздің жағдайыңызға сәйкес тығыздағыштар мен жабындарды таңдаңыз
- ҚАУІПСІЗДІК: Қауіпсіз жұмыс істейтін орталық функцияларын таңдаңыз
Жалпы проблемалар мен шешімдер
Клапан жұмыс істемейді:
- Соленоидті клапандардағы электрлік қосылыстарды тексеріңіз
- Пилоттық-пайдаланылған клапандар үшін жеткілікті гидравликалық қысымды тексеріңіз
- Механикалық кедергілерді іздеңіз
Баяу немесе қате әрекеті:
- Лас гидравликалық сұйықтықты тазалаңыз немесе ауыстырыңыз
- Жүйедегі ауаны тексеріңіз
- Тозған клапан компоненттерін тексеріңіз
Сыртқы ағу:
- Тозған тығыздағыштар мен тығыздағыштарды ауыстырыңыз
- Бекіткішті бекіту
- Дұрыс болт моментті тексеріңіз
Ең жақсы тәжірибелер
Орнату:
- Орнату кезінде бәрін таза ұстаңыз
- Тиісті тығыздағыштар мен тығыздағыштарды қолданыңыз
- Көрсетілген момент мәндеріне болттарды қатайтыңыз
Жұмыс:
- Негізгі функцияны тексеру үшін төмен қысымнан бастаңыз
- Жүйелік температура мен қысым
- Гидравликалық сұйықтықты дұрыс сүзумен тазалаңыз
Техникалық қызмет көрсету:
- Тест клапанын үнемі пайдалану
- Кестеге сәйкес гидравликалық сұйықтықты өзгертіңіз
- Техникалық қызмет көрсету жазбаларын жүргізіңіз
Болашақ тенденциялар
Гидравликалық клапан саласы дамуда:
Смарт-клапандар:Жаңа клапандарға олардың жай-күйі мен жұмысы туралы есеп бере алатын сенсорлар мен электроника кіреді. Бұл техникалық қызмет көрсету кезінде болжауға көмектеседі.
Энергия тиімділігі:Өндірушілер энергия шығындарын азайтып, пайдалану шығындарын азайтуға және қоршаған ортаға әсерді азайтатын клапандарды дамытады.
Интеграция:Клапандар кеңейтілген және басқа жүйелік компоненттермен біріктіріп, ағып кету нүктелері мен орнату уақытын азайтады.
Сандық бақылау:Қосымша клапандар сандық басқару жүйелерімен және заттардың (IOT) желілерімен жұмыс істеуге арналған.
Гидравликалық бағыттағыш клапандар заманауи техниканы жасауы мүмкін маңызды компоненттер болып табылады. Қарапайым қосу / өшіру клапандарынан талғампаз қызмет жүйелеріне дейін, бұл құрылғылар электрлік немесе механикалық сигналдарды бақыланатын гидравликалық қуатқа түрлендіреді.
Бұл клапандар қалай жұмыс істейтінін, олардың әр түрлі түрлерін және оларды қалай таңдауға және сақтауға болатындығын түсіну, гидравликалық жүйелермен жұмыс жасау үшін өте маңызды. Технологиялық жетістіктер сияқты, бұл клапандар ақылды, тиімдірек болып, сандық басқару жүйелерімен біріктіріледі.
Сіз ауыр техниканы, автоматтандыру жүйелерін жобалау немесе гидравликалық машиналарды жүргізу, бағытты бақылау клапандарын білусіз болсаңыз да, қауіпсіз және қауіпсіз жұмыс істеуге көмектесесіз бе.
Қолдану және оны дұрыс ұстау үшін дұрыс клапанды таңдау арқылы сіз сенімді жұмыс және ұзақ қызмет ету мерзімін қамтамасыз ете аласыз. Кілт сіздің жүйелік талаптарды түсіну және оларды тиісті клапан технологиясымен сәйкестендіру.
Есіңізде болсын, күмәнданған кезде, гидравликалық жүйе сарапшылары немесе клапан өндірушілерімен кеңесіңіз. Олар сіздің қосымшаңыздың ерекше қажеттіліктері үшін нақты нұсқаулар бере алады және жүйенің оңтайлы жұмысын қамтамасыз етуге көмектеседі.
