Шағын гидравликалық жүйелерде дәл ағынды басқару қажет болған кезде, Check клапанының клапанын сэндвич тақтасы Z2S 10 сенімді шешім ұсынады. Bosch Rexroth-тен ұшқыштармен басқарылатын клапандар ғарыштық үнемдейтін сэндвич тақтайшасында ағып кетусіз бұғаттауды қамтамасыз етеді. Z2S 10 орташа гидравликалық қосымшаларға аз қызмет етеді, онда позицияны сақтай отырып, кері ағынның алдын алу өте маңызды.
Z2S 10 жобалаудың негізгі қағидаларын Z2S серияларындағы үлкен модельдер ретінде қолданады, бірақ оның өлшемі 10 тағайындау, бірақ ол Getop 05 модельдеріне 07 интерфейске қарағанда кетопты орнату үлгілеріне сәйкес келеді. Бұл кішігірім із сіріңбек қондырғысын Z2S 10 сэндвич тақтайшасын мобильді жабдыққа, ықшам өндірістік машиналарға және кеңістікті сыйлыққа алатын қосымшаларды жасайды.
Негізгі дизайн ерекшеліктері
Тексеру клапанының сэндвич тақтасы Z2S 10 Пилоттық басқарумен біріктірілген серіппелі поппеттік механизм арқылы жұмыс істейді. Гидравликалық сұйықтық Қысым алға бағытталған кезде A1-ден A2 немесе B2-ге дейін бораннан еркін ағады. Клапан элементі орнынан көтеріліп, майға минималды кедергісімен өтуге мүмкіндік береді. Ағынның кері әсер етуі кезінде, серіппелі және кері қысым, поппеттің орнына мықтап күш береді, бұл кез-келген ағып кетуіне жол бермейді.
Z2S 10-ді қарапайым тексеру клапандарынан не ажыратады - бұл пилоттық жұмыс мүмкіндігі. Пилоттық портты X немесе y гидравликалық қысымға қолдану блоктау бағытына қарсы клапанды ашады. Бұл мүмкіндік жүйелік дизайн қажет болған кезде жүктелген немесе әдейі кері ағындарды төмендетуге мүмкіндік береді. Пилоттық қысымсыз, Check клапанының сэндвич тақтасы Z2S 10 өзінің блоктау қызметін ешқандай дрейфтен немесе ағып кетпестен мерзімсіз ұстайды.
Z2S 10 конфигурациясы ұзындығы шамамен 162 мм және биіктігі 57 мм өлшемді құрайды. Клапан басқа гидравликалық компоненттер арасында орнатылған кезде дестеңіздің қалыңдығын 25 мм қосады. Төрт м8 болт негізгі бекіту нүктелерін бекітіңіз, ал екі м5 болт қосалқы қосылыстарды өңдеңіз. Жалпы салмағы шамамен 2,8-ден 3,2 килограмға дейін, нақты нұсқалар мен опцияларға байланысты.
Bosch Rexrotht Z2S 10 клапан корпусын жоғары сұрыпты шойын немесе болаттан жасалған, коррозияға төзімді беттік өңдеумен шығарады. Стандартты нұсқа минералды гидравликалық майларға арналған NBL пломбаларын қолданады. Сіздің өтінішіңізде фосфат эстерінің сұйықтығы немесе басқа синтетикалық гидравликаны қажет еткен кезде, сіз «V» белгісін бөлісіңізге қосу арқылы FKM тығыздағыштарын көрсете аласыз.
Техникалық сипаттамалар
Тексеру клапанының сэндвич тақтасы Z2S 10 Максималды жұмыс қысымын 315 барға дейін, оның үлкен Z2S 16 әріптесімен бірдей 315 барға дейін өңдейді. Бұл 31,5 MeGapascal рейтингі дегеніміз - Z2S 10 жоғары қысымды гидравликалық тізбектерде де жұмыс істейді. Максималды ағынды өткізу қабілеті минутына 80 литрге жетеді, ол еркін ағып, орташа, орташа, гидравликалық қозғалтқыштарға сәйкес келеді.
Z2S 10 үшін крекингке арналған қысым опцияларын 3, 5, 7.5 және 10 жолақ параметрлері қамтиды. Бұл крекингтің қысымы клапан орындарының алдында қанша кері қысымның қаншалықты құрайтындығын анықтайды. Төменгі крекингтік қысымдар қысымды аз қысыммен үйлесімді қамтамасыз етеді, ал егер жоғары параметрлер бұғаттамас бұрын артқа қысымға толы болса. Сіздің таңдауыңыз сіздің қосымшаңыздың жедел жұмыс істеуі керек пе, жоқ па, оның жабылу кезіндегі қысымның жоғарылауына байланысты.
Жұмыс температурасының диапазоны -30 ° C-қа дейін -30 ° C-қа дейін, стандартты NBR пломбалары бар. FKM плитасы нұсқалары -20 ° C-тан -20 ° C-тан + 80 ° C-қа дейін. Бұл температурада шектеулер өндірістік және жылжымалы жабдықтың көпшілігінде жұмыс істейді. Сіздің гидравликалық сұйықтығыңыз z2s 10 жұмыс істеуі үшін секундына 2,8 және 500 шаршы миллиметр арасындағы тұтқырлықты сақтауы керек.
Сұйықтықтың тазалығы Check клапанының сэндвич-сэндвичтік тақтасына Z2S 10 сенімділікке әсер етеді. Bosch Rexroth NAS 1638 класын 9 немесе ISO 4406 20/18/18/15, тазалық стандарттары ретінде анықтайды. Ластанған май герметикалық беттерге ендіретін бөлшектерді тасымалдайды, ағып кетуді тудырады немесе тиісті клапанның жабылуын болдырмайды. Z2S 10-дің барабар фильтрациясын орнату Инвестицияңызды қорғайды және дәйекті орындауды қамтамасыз етеді.
З2 10 дизайнындағы пилоттық аймақ коэффициенттері басқа Z2S сериялы клапандарына ұқсас пропорцияларды орындаңыз. Пилоттық аймақ пен блоктау аймағы арасындағы қатынас механикалық артықшылықтар жасайды, сондықтан саңылаулы қысым салыстырмалы түрде төмен саңылаулы қысым жүйелік қысымға қарсы клапанды ашады. Бұл дизайн Z2S 10-ды тиімді пайдалану үшін бөлек жоғары қысымды ұшқыштар қажет емес.
Жалпы қосымшалар
Мобильді гидравликалық жабдық тексеру клапанын жиі қосады Z2S 10 сэндвич тақтайшасын қамтиды Жүк тиегіш шелек материалды үстеме түскен кезде, Z2S 10 гидравликалық шлангтар істен шыққан кезде немесе оператор бейтарап позицияларға бақылау тұтқаларын жылжытады.
Өнеркәсіптік баспасөз жабдықтары Z2S 10 пайдаланады, оларды қалыптастыру кезінде RAM позициясын сақтау. Металл штамптау прескілері, тежегіш сөрелер және сығымдауды қалыптау машиналары күш қолдану кезінде нақты позицияларды ұстайтын цилиндрлер қажет. Тексеру клапанының сэндвич тақтасының нөлдік ағып кетуі Z2S 10 Кепілдік цикл кезінде цилиндрдің кез-келген қозғалысын жою арқылы өлшемді дәлдікті қамтамасыз етеді.
Ағаш өңдеу техникасы қысқыш пен ұстайтын тізбектер үшін Z2S 10 қамтиды. CNC маршрутизаторлары, жиектер жолдары және панельдік аралар, кесу жұмыстары кезінде дайындамаларды қамтамасыз ету үшін гидравликалық қысқыштарды пайдаланады. Сэндвич плитасы пішімі машина жасаушыларға жұмыс кестелерінің астындағы бірнеше қысқыш тізбектерді шектеулі кеңістікте біріктіретін ықшам клапанның жіптерін жасауға мүмкіндік береді.
Көтеру кестелері мен қайштардың көтергіштері қауіпсіздікті ұстау үшін Z2S 10-ға сүйенеді. Лифт платформасы көтерілген позицияда жұмысшыларды немесе материалдарды қолдайды, чек клапанының сэндвич тақтасы Z2S 10 қосымша қауіпсіздік клапанынан тәуелсіз цилиндр порттарын бұғаттау арқылы артық қауіпсіздікті қамтамасыз етеді. Егер басқару клапандары істен шықса да, гидравликалық желілер бұзылса да, Z2S 10 бақылаусыз түсуіне жол бермейді.
Пластикалық инъекциялық қалыптау машиналары Кіші тоннаж ауқымында Z2S 10 қарын қысқыш тізбектерін пайдаланыңыз. Клапан инъекция және салқындату циклы бойынша дәл қысқышты сақтайды. Сэндвич тақтайшасы монтаждауды оңайлатады, өйткені инженерлер бірнеше клапан функцияларын оларды үлкен көлденең үлгілерде орналастырудың орнына тігінен тігіледі.
Сатып алу және баға белгілеу
Шынайы Bosch Rexroth Chill Webvids клапаны сэндвичті тексеріңіз Z2S 10 дана, әдетте, уәкілетті дистрибьюторлар арқылы 180-280 АҚШ долларын құрайды. Ресми рекеротт каналдары толық техникалық құжаттаманы, кепілдікпен жабылуды және қолдануға арналған инженерлік қолдау қызметін қамтамасыз етеді. Жеткізу уақыты, әдетте, дистрибьютордың қорында өткізілген стандартты конфигурациялар үшін бір-екі аптаға дейін жұмыс істейді.
Гидравлика және [Hyrexroth.com] авиакомпаниясы сияқты мамандандырылған гидравликалық жеткізушілер (http://buyrexroth.com/) (http://buyrexroth.com/) Авичинажды (http://buyrexroth.com/) Солтүстік Американың нарығына арналған түгендеуді жүргізеді. Бұл дистрибьюторлар көбінесе үш-жеті күн ішінде жеткізіледі және бірнеше клапандарға немесе толық гидравликалық жүйелерге тапсырыс берген кезде пакеттік мәмілелер бере алады. Олардың бағасы көбінесе саны мен конфигурациясына байланысты 170-тен 260 долларға дейін төмендейді.
Еуропалық сатып алушылар Z2S 10-ға жергілікті Bosch Rexroth сервис орталықтары мен Германия, Франция, Италия және басқа нарықтар арқылы жергілікті Bosch Rexroth қызмет көрсету орталықтары арқылы кіре алады. Еуропалық нарықтардағы баға шамамен 160-дан 250 евроға дейін, солтүстік американдық көздерге ұқсас уақыттағы жолдармен 160-тан 250 евро іске қосылады.

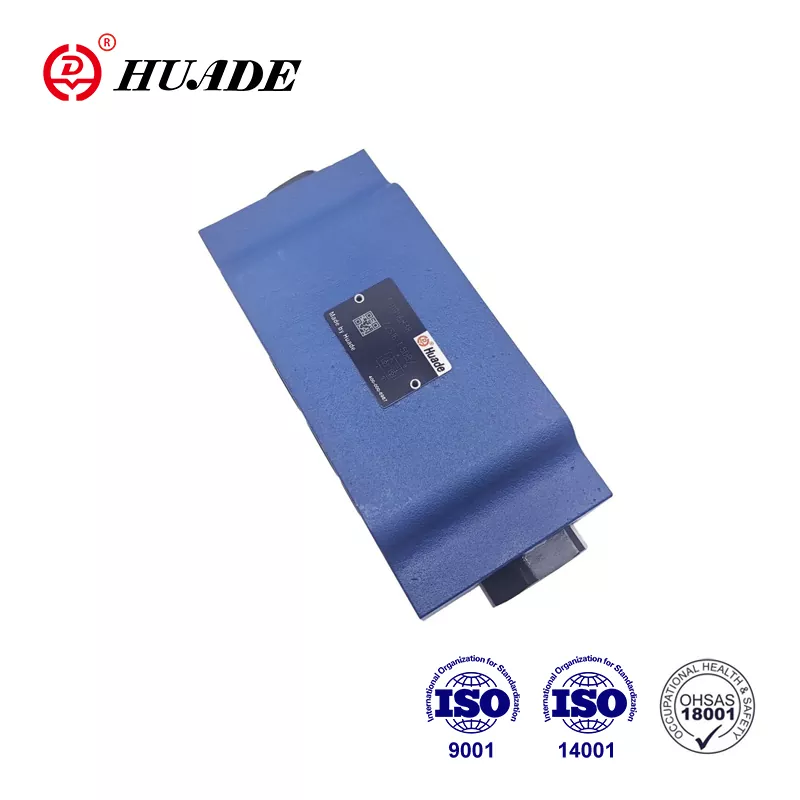

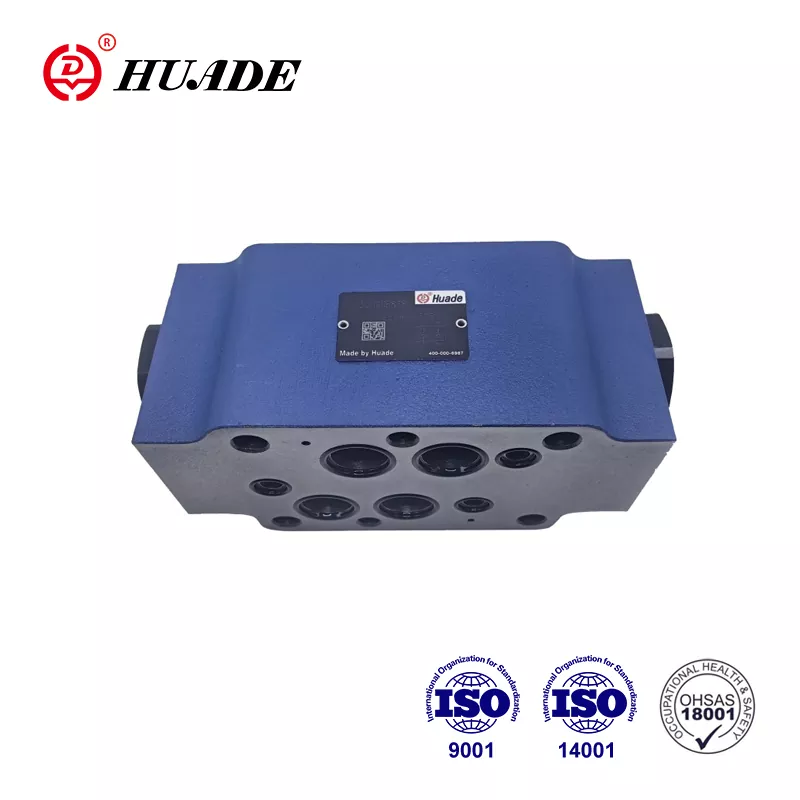

Балама өндірушілер Check клапанының клапанын Z2S 10-нің үйлесімді нұсқаларын жасайды. Қытай өндірушісі Хюадий гидравликасы HD Z2S 10 сериясын жасайды, олар бірдей сандық 05 модель және ұқсас сипаттамаларды сақтайды. Бұл баламалар әдетте 120-дан 200-ге дейін бағамен шынайы рекротот өнімдерінен 25-тен 35 пайызға дейін 25 пайыздан 35 пайызға дейін, бағасы 120-дан 200 долларға дейін. Сауда-саттықта техникалық құжаттаманы қысқартылған және кепілдікке тиімсіз қолдауды қажет етеді.
Z2S 10 тапсырыс берген кезде, Series тағайындау, қысым кодын және тығыздағыштың сипаттамаларын қоса, толық бөлігін тексеріңіз. Толық бөлік нөмірі Z2S10-1-5x-та Z2S10-1-5x-та қазіргі 5x серияларында NBL тығыздағыштары бар крекинг қысымының клапанына ұқсайды. «/ V» қосу FKM тығыздағыштарын анықтайды, ал блоктау конфигурациясы (A, B, AB) (A, В немесе AB)) Бөлім нөмірлерінің қатарында ертерек пайда болады.
Орнату бойынша нұсқаулық
Тексеру клапанын орнату Z2S 10-ді 10-сэндвич тақтасын орнату Бетті дайындауға мұқият назар аударуды қажет етеді. Желілік беті RA 0.8-ге жетуі және 100 мм ұзындықтағы 0,01 мм ішінде тегіс болуы керек. Бұл сипаттамалар қосымша ұсыныстар емес. Дөрекі немесе бұралған монтаж беттері сақинаның ағып кетуіне әкеледі, бұл нөл-ағып кету клапанын қолданудың бүкіл мақсатын бұзады.
Z2S 10 үлкен Z2S модельдерінен өзгеше O-сақиналық өлшемдерді қолданады. A, B, P, және T порттары 16 мм сыртқы диаметрін 2 мм көлденеңінен өлшеуді қажет етеді. Пилоттық порттар x және y порттары 8 мм-ге дейін 8 мм-ге дейін 1,5 мм сақиналармен пайдаланыңыз. Орнатпас бұрын, сізде дұрыс O-сақиналық жинақтың бар екенін растаңыз, себебі дұрыс емес өлшемдер қолданып, ластанудың ықтимал проблемаларын қамтамасыз етеді.
Кернеудің техникалық сипаттамалары сэндвич тақтайшаларымен айтарлықтай маңызды. Төрт м8 бекіту болттарын диагональ кроссінің сызығында 41 Ньютон-метрге бекітіңіз. Екі M5 қосалқы болт 8,8 Ньютон-метрді қажет етеді. Төмендегі төмендетілген клапанның ағып кетуіне және ықтимал клапанның ауысуына мүмкіндік береді, ал артық мықтылық алюминийді немесе шойын клапанының денесін бұзады. Әрқашан әсер етпейтін немесе бағалаудан гөрі калибрленген калибрлі кілт қолданыңыз.
Тоқтату клапанының сэндвич тақтасын Z2S 10 табақшасын, осылайша Dowel Pins-ті орналастыру, сонымен қатар орнату коллекторларыңыз немесе қосындысындағы тесіктермен туралаңыз. Бұл Dowel Pins қысымды қысымды цикл кезінде атуға болатын бүйірлік қозғалысқа жол бермейді. Металл чиптерін, кірді немесе ескі тығыздағыш материалдарды алып тастау үшін барлық монтаж беттерін мұқият тазалаңыз.
Барлық болттарды қамтамасыз еткеннен кейін, гидравликалық жүйені таза сұйықтығымен толтырыңыз және толық жұмыс жүктемелерін қолданар алдында əріпторлармен бірнеше рет циклды циклмен айналдырыңыз. Бұл үзіліс процедурасы ауаны қалады және Z2S 10 дұрыс жұмыс істейтінін тексереді. Бастапқы жұмыс кезінде сақиналық тығыздағыштардың айналасында кез-келген сыртқы ағып кетуді бақылау. Бірінші қысылу кезінде пайда болатын кішкентай ағып кетулер көбінесе бұрыс болттармен немесе бетінің ластануын білдірмейді.
Жүйені біріктіру туралы пікірлер
Тексеру клапанының сэндвич тақтасы Z2S 10 Әдетте бағытты басқару клапаны мен гидравликалық актуатор арасында орнатылады. Бұл орналастыру Z2 -s 10-ға бағдарлы клапан бейтарап позицияға ауысқан кезде актератор порттарын бұғаттауға мүмкіндік береді. Пилоттық порттар бағытты клапанның жұмыс порттарына қосылады, осылайша бағытты клапан арқылы қасақана ағын Z2S 10-ді тиісті бағытта ашады.
Z2-ді 10-ді лифт кестелері сияқты тік цертиналды қосымшаларға біріктіру немесе қошқар түймесін басу кезінде пилоттық портты сантехникаға назар аударыңыз. Пилоттық қысым крекингтің қысымын да, клапанды жабуға тырысуға тырысатын кез-келген жүйелік қысымды да жеңуі керек. Пилоттық қысым жеткіліксіз клапанның ашылуына жол бермейді, сонымен қатар, сіз қозғалуды тоқтатқан кезде де құлыпталған күйде қалмаңыз.
Резервуардың порт қосылымдары Z2S 10-мен ерекше назар аударуды қажет етеді. Y пилоттық порты әдетте резервуарға тікелей немесе бағыттағы вагонның резервуар портымен байланыстырады. Бұл байланыс клапанның шынайы атмосфералық қысымына сенімді болуы керек. Резервуардағы кез-келген артқы қысым толық клапанды жабуға кедергі келтіруі мүмкін, нәтижесінде қажет емес акуатордың дрейфі пайда болады.
Гидравликалық жүйені өлшеген кезде, Check клапан 10 сэндвич-сэндвич тақтайшасынан қысымның төмендеуін қарастырыңыз. Дұрыс жұмыс істеп тұрған Z2S 10 еркін ағынның максималды бағаланған ағынында 3 штрих қысымның жоғалуын көрсетеді. Бұл қысым төмендеді, сіздің актераторыңызда қол жетімді күш азаяды және гидравликалық майдың жылуын тудырады. Z2 -s 10-ны Z2-дің 10-ы ағынға қойылатын талаптар қысымның төмендеуін азайтады және жүйенің тиімділігін арттырады.
Бірнеше Z2S 10 клапандары сэндвич тақтайшаларында жинақталған тақтайшалау конфигурацияларында жинақталуы мүмкін. Бұл модульдік тәсіл сантехниканы жеңілдетеді және қажетті клапанға арналған қондырғылардың санын азайтады. Дегенмен, әр қосымша клапан қабаты биіктікке қосылады және дұрыс орнатуды қажет ететін сақиналық тығыздағыштардың санын көбейтеді.
Техникалық қызмет көрсету талаптары
Check клапанының сэндвич тақтасы Z2S 10 Дизайн ерекшеліктерінде жұмыс істеген кезде салыстырмалы түрде минималды техникалық қызмет көрсету қажет. Сіздің жұмыс цикліне және жұмыс ортасына байланысты алтыдан он екі айға дейін жоспарлау кестесі. Тексерулер кезінде O-сақиналық тығыздағыштардың айналасында кез-келген сыртқы майды тексеріңіз және бағытталған клапандар орталығы болған кезде, акуаторлардың дұрыс ұстайтынын тексеріңіз.
Баяу жетек қимылымен және тегіс, дәйекті қозғалысты растай отырып, пилоттық жұмысты тестілеу. Z2S 10 ластануға немесе жеткіліксіз қысымға байланысты Z2S 10-ны ашылмағанын көрсетуі мүмкін. Пилоттық қысымды х және у порттарындағы порттық қысымды өлшеу кезінде, оны тексеру үшін, оның крекинг қысымының сипаттамасынан асып түседі, сонымен қатар ұшқыш тізбегіндегі үйкеліс.
Сақиналы тығыздағыштарды екі-бес жылға дейін ауыстырыңыз. NBR және FKM пломбаланған материалдар біртіндеп жылу велосипедінен және уақыт өте келе химиялық әсерден қатайып кетеді. Қатты пломбалар ұсақ боранның аздап бұзылуына сәйкес келетін, соңында ағып кетуге мүмкіндік береді. Тығыздағыштарды ауыстырған кезде, клапанның поппеттік поппеті және отырғыш беттерін скоринг, эрозия немесе ендірілген ластану үшін тексеріңіз.
Тұрақты жұмыс кезінде Z2S 10 Check клапан 10 сэндвич тақтасындағы қысымның төмендеуі. Уақыт өте келе қысымның төмендеуі ішкі өткелдердегі ластануды немесе поппеттік элементтің ішінара кедергілерін көрсетеді. Қысымның төмендеуін елемеңіз, өйткені олар ақырында клапанның ақаулығын тудырады.
Егер W2DS 10 пилоттық қысым қолданылатын болса, алдымен босатылмаса, алдымен клапанға кіріспе қысымын тексеріңіз. Бітелеген немесе шектеулі пилоттық өткелдер көбінесе босатуға әкеледі. Танк қосылыстары шектеусіз атмосфералық қысымға жеткенін тексеріңіз. Егер бұл тізбектер дұрыс тексерілсе, бірақ клапан әлі де босатылмаса, ішкі ластануы поппет тетігін кептелуі мүмкін.
Артқы ағып жатқан жерде толық клапанның ақаулығы пайда болады, бұл поппет немесе орындық зақымдалған. Жүйенің басқа жеріндегі металл бөлшектер тығыз жабуға кедергі келтіретін герметикалық беттерге ене алады. Осы кезде өрісті жөндеуден гөрі бүкіл Z2S 10 клапанын ауыстырыңыз. Тиісті өңдеу үшін қажет дәл өңдеу Даланы іс жүзінде жөндеуге мәжбүр етеді.
Салыстыру 10 балама
Паркер Ханнифин ганнифиннің ұшқыштарын Z2S 10-ға дейін шығарады. Олардың бағасы әдетте Bosch Rexroth деңгейіне сәйкес келеді, сондықтан сіздің таңдауыңыз шығындарды ескеруден гөрі жүйенің құрамдас бөліктері мен дистрибьюторлармен қарым-қатынастарға көбірек байланысты.
Hydac сэндвич тақтайшасын Z2S 10 ізіне сәйкес келетін ISO 4401-05 үлгілеріне орнататын сэндвич тақтасын шығарады. Hydac коррозияға төзімділігін және клапан ауысулары кезінде гидравликалық шокты азайтатын алдын ала ашылатын мүмкіндіктері бар нұсқаларды ұсынады. Олардың бағалары чек клапанының 10-нан 15 пайызға дейін, Z2S 10-нан 10 пайызға жоғары, бірақ қысымға сезімтал қосымшалар премиумды ақтай алады.
HD Z2S 10 HUDE HD Z2S 10 Қытайда шығарылған тікелей ауыстыру опциясын білдіреді. Huade бағаны, порт үлгілерін, порттық үлгілерді және қысымның төмендеуі кезінде, бағаны едәуір төмен бағамен жүргізеді. Көптеген пайдаланушылар Huade клапандарын үнемді қосымшаларды сәтті орналастырды, онда жұмыс уақыты басқарылатын салдарлар жүргізеді. Алайда, қауіпсіздіктің маңызды жүйелері Bosch Rexroth-тің қалыптасқан сапалық рекордтық және жан-жақты техникалық қолдаудың пайдасын көреді.
Атон виккерлері жоғары шығындар үшін оңтайландырылған пилоттық тексеру клапандарын шығарады. Егер сіздің өтінішіңіз Z2S 10 лимитіне 80 литрге итермесе, виксерлердің балама нұсқаларын қарастырайық, бұл ағынның жақсы сипаттамаларын ұсына алады. Олардың бекіту үлгілері ұқсас, бірақ бірдей емес өлшемдерді қолданады, сондықтан тапсырыс берер алдында үйлесімділікті тексеріңіз.
Күн гидравликасы сэндвич тақтайшаларына балама ұсынатын картридж стиліндегі ұшқыштарды шығарады. Z2S 10-ді ауыстыру кезінде, күн картридждері әр түрлі манифолд дизайнымен ұқсас функцияларға қол жеткізе алады. Бұл опция бірінші кезекте, ең алдымен, ретрофит қосымшалары емес, жаңа жүйелік дизайн жасауды қажет етеді.
Резервтер және бөлік нөмірлері
Bosch Rexrothroth тексеру клапанының сэндвич тақтасын бірнеше сериялы белгілерде шығарады. 5x сериялары минералды май қосымшалары үшін NBL пломбалары бар ағымдағы өндірісті білдіреді. 50 және 60 сияқты ертерек сериялар бұрынғыдай бұрынғы жүйелерде пайда болады, бірақ жаңа қондырғылар алдыңғы бөліктердің қол жетімділігі үшін 5X компоненттерін көрсетуі керек.
Бөлім нөміріне «v» қосу NBR орнына FKM тығыздағыштарын көрсетеді. Мысалы, Z2S10-1-5x минералды май тығыздағыштарын қолданады, ал Z2S10-1-5x / V фосфат эфиріне немесе синтетикалық сұйықтықтарға арналған FKM пломбаларын қолданады. Бұл айырмашылық отқа төзімді гидравлика немесе жүйелер сияқты қосымшаларда, биоде ыдырайтын майлардың экологиялық таза майларын пайдаланады.
Бұғаттау конфигурациясы бөлік нөмірінде әріптік код ретінде пайда болады. «» Тек порт порты бойынша блоктауды білдіреді, тек «В» порты, және «AB» порттарды да блоктайды. Көптеген қосымшалар AB конфигурациясын қолданады, өйткені ол әр түрлі тізбек конструкцияларына максималды икемділік береді. Бір портты бұғаттау мамандандырылған мақсаттарға қызмет етеді, онда сіз акуатордың тек бір жағынан ұстап тұру керек.
Крекингтің қысымы сандық код ретінде пайда болады: «1», «2», «2» 5 жолақты, «3» 7,5 бар, ал «4» және «4» дегенді білдіреді, ал «4» дегенді білдіреді. Төменгі крекингтердің қысымы қатайтқышпен қамтамасыз етеді, бірақ отыру алдында кері қысым жасауға болады. Жоғары крекинг қысымдары жүйенің қысымының өзгеруіне төзімді жақсырақ, бірақ ашық қысымның қысымын қажет етеді.
R900409844 немесе R900481624 сияқты бөлшек нөмірлері Bosch Rexroth-тің тапсырыс беру жүйесінде нақты Z2S 10 конфигурациясын анықтаңыз. Әрқашан осы толық бөлік нөмірлерін қолданбаңыз, егер сіздің қолданбаңызға дұрыс клапанның сипаттамасын алу үшін ауыстыру кезінде осы толық бөлік нөмірлерін қолданыңыз. Жалпы сипаттамалар немесе толық емес бөлік нөмірлері дұрыс емес конфигурацияларды алуы мүмкін.
Жалпы мәселелердің ақаулықтарын жою
Тексеру клапанының клапанын сэндвич тақтайшасында Z2S 10 жүктеме жүктеместен және акуатордың дрейфіне жол бермейді, бірнеше себептерді тергеуге лайық етеді. Алдымен, пилоттық порттар клапанды ашатын күтпеген қысым алмайтынын тексеріңіз. Кросс-байланыс желілері немесе ағып кету бағыты бар клапандар Z2S 10-ны блоктаған кезде де ашуға жеткілікті қысым жасай алады.
Гидравликалық сұйықтықтағы ластануды мұнай үлгісін алып, бөлшектердің санына талдау арқылы тексеріңіз. Көзді тексеруге көрінбейтін ұсақ бөлшектер де тығыз жабуға кедергі келтіруі мүмкін. Егер ластану деңгейі ISO 4406 20/18/15-тен асып кетсе, жүйелік сүзгілерді тазалаңыз немесе ауыстырыңыз және Z2S 10-дің жоғары ағындарын қосуды ойлаңыз.
Сыртқы ағып кету үлгілерін мұқият тексеріңіз. О-сақинаның айналасында ағып кету зақымдалған пломбаларды, бұрмаланған болт момент немесе бұралған монтаж беттерін көрсетеді. Клапанның корпусынан майдың шығуы толық клапанды ауыстыруды қажет ететін ішкі зақымдануды ұсынады. Ешқашан далада ішкі бөліктерді жөндеуге тырыспаңыз, себебі дәлдікке қажетті цехтар мүмкіндіктерінен асып кетеді.
Егер сіз пилоттық қысымды қолданған кезде Z2S 10 босатылмаса, x және y порттарында нақты қысымды өлшесе, нақты қысымды өлшеңіз. Сізге крекинг қысымының сипаттамасынан асып кету керек, сонымен қатар пилоттық өткелдердегі үйкеліс. Пилоттық қысым жеткіліксіз, босату сәтсіз аяқталды. Бұғатталған пилоттық сызықтарды, астын сызылған пилоттық жолдарды немесе бағыттағы клапанның жеткіліксіз қысымын тексеріңіз.
Тексеру клапанының сэндвич тақтасындағы ерекше шу Z2S 10 Жұмыс кезінде әдетте кавитация немесе ауа бастамасын көрсетеді. Танк қосылымдары майдың дұрыс деңгейіне ие екенін және сору желілерінің ауаны енгізбейтінін тексеріңіз. Кавитация зақымдануы толығымен ауыстыруды қажет ететін клапанның орындыққа және поппеттік беттерін тез бұзады.
Болашақ даму
Гидравликалық жүйенің дизайны бақылау және диагностикалық мүмкіндікке көшуді жалғастыруда. Негізгі тексеру клапанының клапан тақтасы Z2S 10 таза механикалық компонент болып қала береді, заманауи жүйелер қысым датчиктері мен позиция түрлерін клапанның көп қабаттарына біріктіреді. Бұл сенсорлар Z2S 10-нің өзін өзгертуді қажет етпей клапанның жұмысы және жүйелік денсаулық туралы нақты уақыттағы кері байланыс береді.
Электро-гидравликалық жүйелерге қатысты ауысу ұшқыштарды тексеру клапандары үшін жаңа қосымшалар жасайды. Гидравликалық тізбектер жоғары күштердің резервтік көшірмесін қамтамасыз етеді, ал Z2S 10 биіктіктегі позицияны беріп, дәл орналастыруды қамтамасыз етеді. Бұл қосымша қарым-қатынас гибридті электр жүйелеріндегі ықшам тексеру клапандары үшін пайдалану жағдайларын кеңейтеді.
Экологиялық ережелер гидравликалық сұйықтықтың өзгермелерін өзгертті. Биологиялық ыдырайтын майлар және төмен уыттылық баламалары нарықтық үлес, әсіресе мобильді жабдықтар мен экологиялық тұрғыдан сезімтал жерлерде. Болашақ Z2S 10 Техникалық сипаттамаларда осы жаңа сұйықтық түрлері үшін арнайы оңтайландырылған, осы NBR және FKM опциялары үшін арнайы оңтайландырылған тығыздағыш материалдар болуы мүмкін.
Мобильді гидравликада миниатюрюция жалғасуда, өйткені жабдық өндірушілері салмақты азайту және тиімділікті арттыруға тырысады. Z2S 10 қазірдің өзінде ықшам қосымшаларды ұңғымаларға қызмет көрсетеді, бірақ робототехника мен дәл өндіріске арналған микро гидравликалық жүйелер үшін тіпті кішігірім нұсқалар пайда болуы мүмкін.
Таңдауды жасау
Тексеру клапанының клапанын таңдау Z2S 10-ді 10-шы жолдардан бастайды. Егер сіздің жетектеріңіз минутына 80 литрден асса, Z2 немесе Z2S 22 модельдері сіздің өтінішіңізге сәйкес келеді. Минутына 80 литрден төмен ағындар үшін Z2S 10 ықшам пакетте оңтайлы өнімділікпен қамтамасыз етеді.
Келесі жұмыс қысымын анықтаңыз. Z2S 10-ның 315 штрих-рейтингі өндірістік және жылжымалы жабдықтардың көпшілігін өңдейді. Егер сіздің жүйеңіз 150 жолдан төмен болса, клапанның мүмкіндігіне ие болыңыз. 250 жолаққа жақындағанда немесе 250-ден астам жүйелер барлық жүйелік компоненттерге мұқият назар аударуды қажет етеді, оның ішінде дұрыс сүзгілеу және тығыздау.
Орнату кеңістігін мұқият қарастырыңыз. Z2S 10 сэндвич тақтасы биіктігі 25 мм қосады, ал жалпы конверт 162 мм 57 мм-ге өлшейді. Манифолд немесе клапанның монтаж аймағының гидравликалық қосылыстар мен техникалық қызмет көрсетуге барабар рұқсаттама бар-жоғын тексеріңіз.
Сұйықтық үйлесімділік тығыздағыштарды консультацияларды анықтайды. NBR стандартты маңдайшалар өздерінің көптеген өндірістік және мобильді қосымшаларды құрайтын мұнай негізіндегі гидравликалық майлармен сенімді жұмыс істейді. Фосфат эфирлі сұйықтықтар, синтетикалық гидравлика немесе биологиялық ыдырайтын майлар FKM пломбаларын қажет етеді, v белгісін қосқан нөмірге қосу арқылы көрсетілген.
Бюджетті ескере отырып, шынайы Bosch рекровкасы немесе үйлесімді балама нұсқаларды таңдағаныңызға әсер етеді. Қауіпсіздіктің маңызды қолданылуы, олар клапанның істен шығуы жарақатқа немесе маңызды мүліктің бүлінуіне әкелуі мүмкін, олар түпнұсқа жабдық үшін сыйлықақыларды ақтайды. Аз талап етілетін қосымшалар рұқсат етілген сенімділікті бұзбай, Хуад сияқты өндірушілердің шығыниялық оңтайландырылған баламаларын қабылдауы мүмкін.
Тексеру клапанының сэндвич тақтасы Z2S 10 ықшам гидравликалық қосымшаларда дәлелденген өнімділікті ұсынады. Оның сенімді блоктау, ұшқыштарды шығару және ғарыштық үнемдейтін сэндвич тақтайшасының үйлесімі оны жылжымалы жабдыққа, өндірістік машиналарға және арнайы өндірістік жүйелерге жарамды етеді. Техникалық сипаттамаларды түсіну, орнату талаптары және техникалық қызмет көрсету қажеттілігін түсіну осы клапанды гидравликалық тізбектерге тиімді қолдануға көмектеседі.
