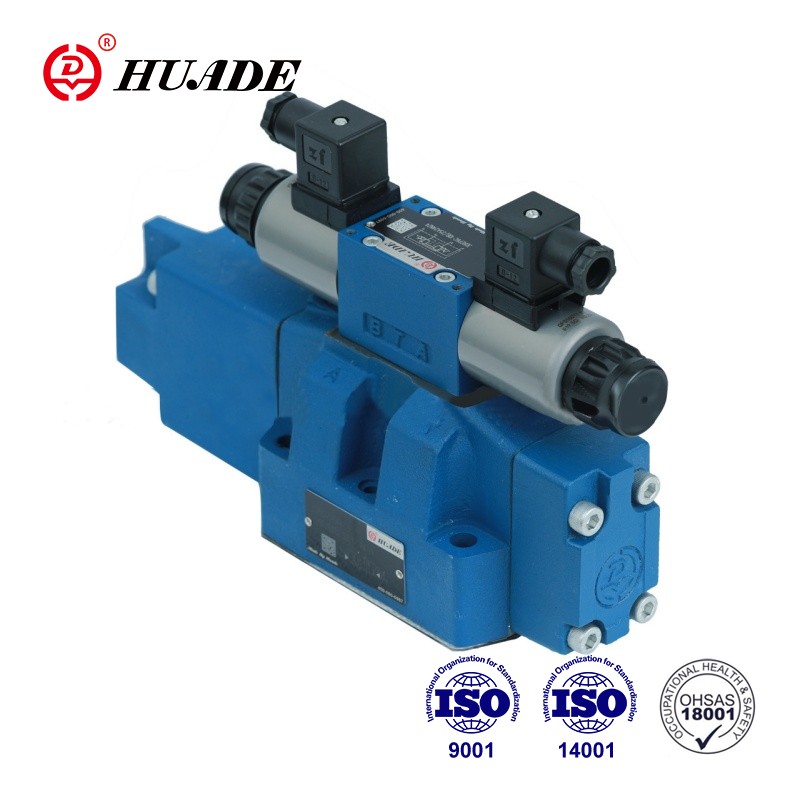

HD-4WRZ типті клапандар пропорционалды соленоидтар арқылы іске қосылатын 4 жақты клапандар болып табылады. Олар ағынның бағыты мен жылдамдығын бақылау үшін қолданылады. Huade Hydraulic компаниясы Rexroth компаниясының жоғары технологиясын енгізді. Көптеген жылдар бойы тәуелсіз зерттеулер мен әзірлемелерден кейін Huade шығарған пропорционалды клапандар керемет өнімділікке ие, оны жоғары деңгейлі брендтермен салыстыруға болады.
| Гидравликалық | |||||
| Номиналды өлшем | 10 | 16 | 25 | 32 | |
| Жұмыс қысымы | тәжірибелік мұнайды сыртқы жеткізу | 3~10 | |||
| - Пилоттық клапан (МПа) | пилоттық мұнай жеткізу ішкі | 10~31,5 | 10~35 | ||
| -Негізгі клапан (МПа) | 31.5 | 35 | |||
| Қайтару желісінің қысымы (МПа) | T порты (ұшқыштық май төгетін сыртқы) | 31.5 | 25 | 25 | 15 |
| T порты (ұшқыштық май ағызу аралық) | 3 | ||||
| Y порты | 3 | ||||
| Ұшқыш майдың көлемі (см3) катушка қозғалысы үшін 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| 0~100% кіріс сигналының сатылы түрі үшін X және Y портындағы пилоттық май ағыны (л/мин) | 3.5 | 5.5 | 7 | 15.9 | |
| Негізгі клапан арқылы өтетін ағыс (л/мин) | 170 | 460 | 870 | 1600 | |
| Гистерезис % | ≤6 | ||||
| Қысымды сұйықтық | DIN 51 524 бойынша минералды мұнай1 | ||||
| Қысым сұйықтығының температура диапазоны (℃) | -20~80 | ||||
| Тұтқырлық диапазоны (мм2/с) | 20~380 | ||||
| Орнату | қосымша, жақсырақ көлденең | ||||
| WRZ нұсқасы үшін салмақ... (WRZE үшін қосымша 0,2 кг) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Электрлік | |||
| Клапан түрі | Қыркүйек | ҚАЙНАП ЖАТЫР | |
| Кернеу түрі | DC | ||
| Максималды ток (A) | 1.5 | 2.5 | |
| Соленоидты катушка кедергісі (Ω) | Суық мән 20℃ | 4.8 | 2 |
| Max.warm мәні | 7.2 | 3 | |
| Қорғау | IP65 | ||
| Катушка температурасы (℃) | 150-ге дейін | ||
| Салық % | 100 | ||
| Басқару электроникасы | HD-VT-VSPA2-50-1X/. | біріктірілген басқару электроникасы | |
Ерекше өзгешеліктері:
▶Пилотпен басқарылатын пропорционалды бағыттаушы клапан
▶Қосымша тақтаны орнатуға арналған
▶Ағынның бағыты мен жылдамдығын бақылау
▶Орталық серіппелі басқару катушкасы
▶Бір көзден клапан және пропорционалды басқару электроникасы
Қолдану:
HD-4WRZ клапандарының қызметі ағынның бағыты мен жылдамдығын бақылау болып табылады.
Клапан негізінен мыналардан тұрады: ұшқыш клапан ①, негізгі катушка ④, негізгі клапан ⑥ және орталықтандыру серіппесі ③. Соленоид В токтан ажыратылған күйде басқару катушкасы ② оңға қарай жылжиды. Пилоттық майдың жеткізілімі P порты арқылы ішкі немесе X порты арқылы сыртқы болады. Пилоттық май пилоттық клапан арқылы ① қысым камерасына ағып кетеді. және негізгі катушканы ④ электрлік кіріс сигналына пропорционалды жылжытады. Р-ден А-ға және В-дан T-ге қосылу прогрессивті ағын сипаттамалары бар саңылау тәрізді көлденең қималар арқылы жүзеге асырылады.
А электромагнитінің токтан босатылған күйінде негізгі золотник солға жылжиды. Р-ден В-ге және А-дан Т-ға жалғау. Соленоидты токсыздандыру, басқарушы катушка мен ұшқыш катушка ④ олардың ортасына қайта жылжытылады. позициялар.
4WRZ-7X пропорционалды бағыттаушы клапанның белгісі
Ұшқыш маймен қамтамасыз ету
