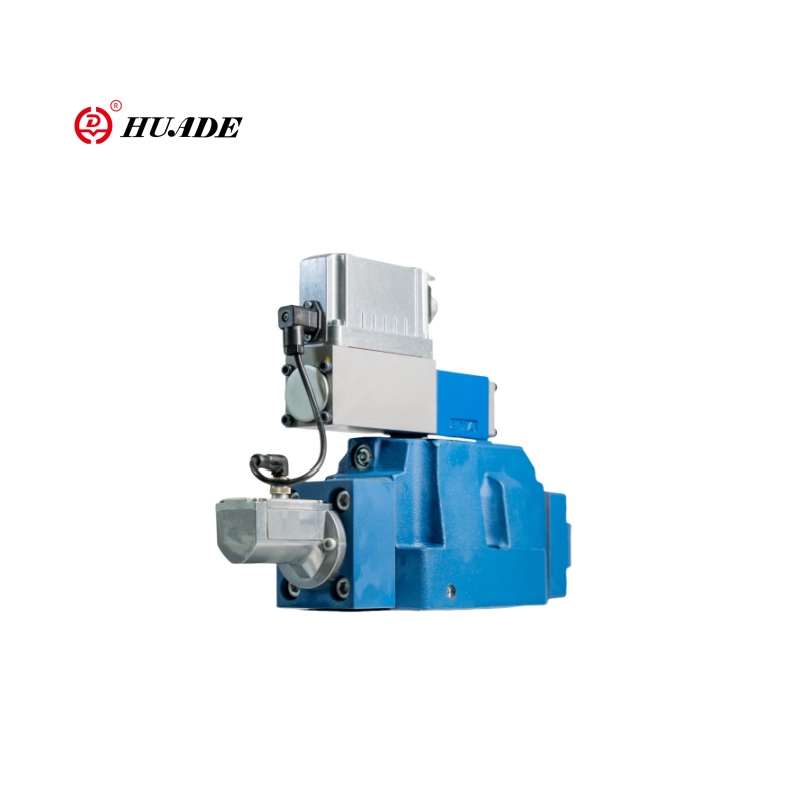

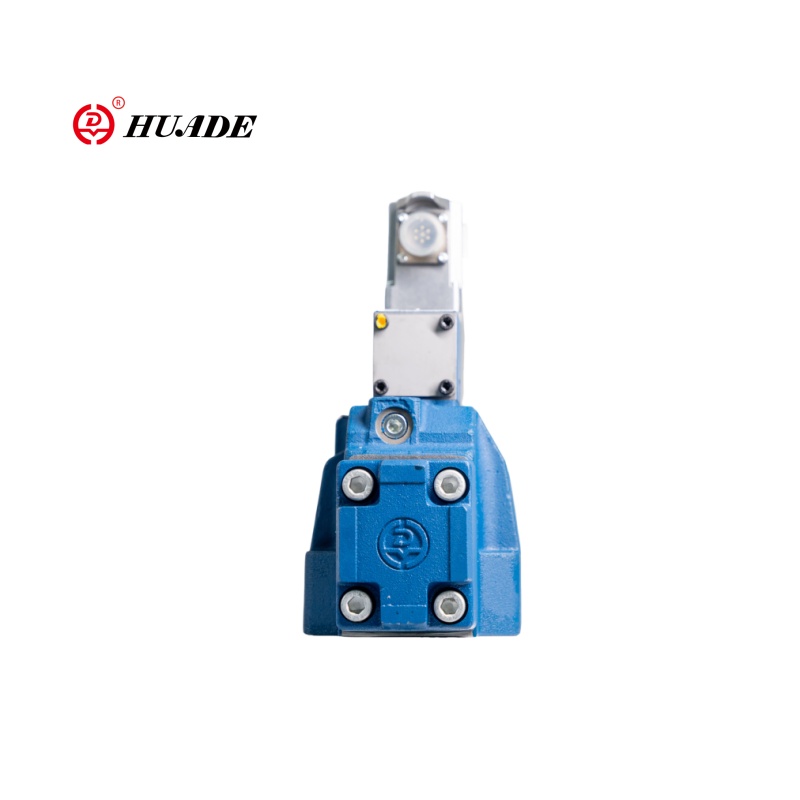

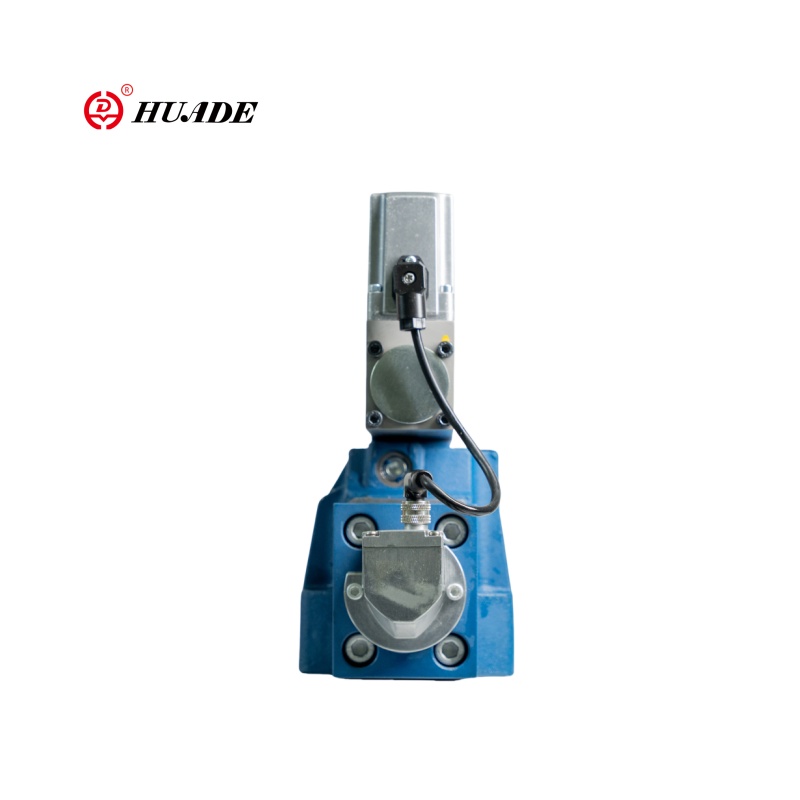

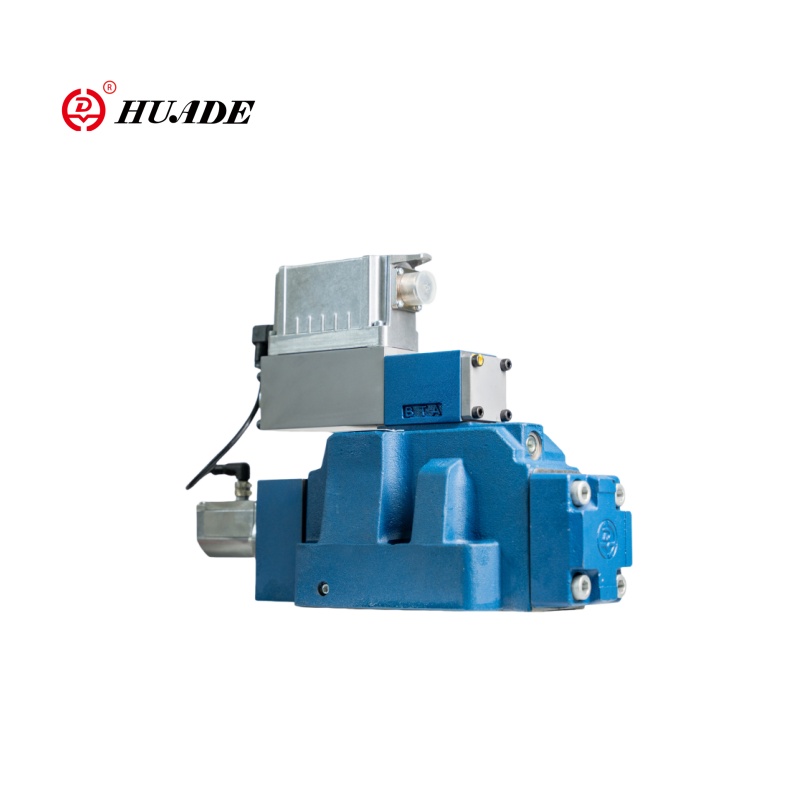

Пропорционалды бағытты клапан 4wrle-4x

Huade-тің пропорционалды бағытты клапаны 4wrle-4x - электро-гидравликалық пропорционалды бағытты клапан (позициямен кері байланыс). Бақылау әдісі пропорционалды соленоид + клапанның негізі жабық позициясы (LVDT кері байланысы). HUADE-4X дене дизайны, герметикалық технологиялар және соленоидті қойылымдар рекровкалар деңгейіне жақын, бірақ төтенше жұмыс жағдайларындағы беріктік (мысалы, жоғары жиілікті діріл, ұзақ мерзімді үздіксіз жұмыс) әр түрлі болуы мүмкін. HUADE компаниясының бағасы әдетте рекробтен 20% -30% төмен, едәуір шығындармен. Жеткізу тізбегі локализацияланған, жеткізу циклы қысқа, ал сатылымнан кейінгі қызметке жауап тез.

Пропорционалды бағытты клапанның өнімі 4wrle-4x

Пропорционалды бағытты клапанның өнімі және қолданылуы 4wrle-4x

Ерекше өзгешеліктері:

▪ Сенімді - дәлелденген және берік дизайн

Pilot басқару клапанының жоғары сапалы орамы және жеңі

▪ Пилоттық басқару клапанының басқару орамы құрылғы сөнген кезде «сәтсіздікке» айналады

▪ Негізгі клапанның басқару орамасы көктемгі орталық позицияда және / немесе офсеттік позицияда орналасқан

▪ икемді - позицияға, жылдамдыққа және қысымды бақылауға жарамды

▪ Нақты - жоғары жауап сезімталдығы және аз гистерезис

Қолдану:

Пропорционалды бағытты клапан 4wrle-4x Динамикалық өнімділік, дәлдікке, дәлдікке, әсіресе тез жауап беруге және жабық кері байланыс қажет болатын гидравликалық жүйелерге жарамды гидравликалық жүйелерге жарамды. Huade-тің 4Wration-4x пропорционалды клапаны өнеркәсіптік автоматтандыру, станоктар және өңдеу жабдықтарында, инъекциялық қалыптау машиналарында және өлімге арналған машиналарда, сынау және модельдеу техникаларында, инженерлік техникада және т.б.

Пропорционалды бағытты клапанның өндірістік бөлшектері 4wrle-4x

Функциясы, бөлім

Клапанның 3Wrle - бұл электрмен жұмыс істейтін бағытты басқару клапаны және электронды кері байланыс және интеграцияланған электроника (obe).

Клапан құрамы:

1. Клапанның өзегі және клапанның жіті бар клапан клапаны (1)

2. Көктемгі көктемгі және позициясы бар клапан (2)

3.Көпкен күшейткіш (3)

Функция:

Біріктірілген электроника (obe) өшірулі немесе белсенді емес болған кезде, пилоттық басқару клапанының басқару орамасы «« FASE-SAFE »позициясында серіппелі болып табылады. Негізгі клапанның басқару орамасы оның көктемгі орталық позициясында.

Біріктірілген электроника (obe) көрсетілген командалық мәнді негізгі клапанның негізгі мәнінің нақты мәніне салыстырыңыз. Бақылаудың ауытқуы болған жағдайда, соленоидты басқару іске қосылады. Өзгертілген магниттік күштің арқасында пилоттық басқару орамасы қарсы түзетілген

Көктем.

Бақылау кросс-бөлімдері арқылы іске қосылған ағын негізгі басқару орамасын реттеуге әкеледі. Негізгі басқару орамасының инсульт / бақылау көлденең қимасы командалық мәнге пропорционалды түрде реттеледі.

Пилоттық басқару клапанындағы пилоттық майды жеткізу P немесе PORT PORT арқылы ішкі бортта, не X. кері байланыс ішкі борышпен, кері байланыста немесе y портына y портына дейін ішкі бортта болуы мүмкін.

Соленоидты өшіруді басқару

Келесі қателіктер болған жағдайда, басқарушы соленоидтар интеграцияланған электроника (obe) арқылы қуатталған, пилоттық басқару орамасы «сәтсіз қауіпсіз» күйіне қойылған және негізгі клапанның ұшқыш камераларын түсіреді. Көктеммен басқарылатын, негізгі клапанның негізгі басқару орамы орталық позицияға ауысады.
