Ұшқыш жұмыс істеп, 3DRR16P-5X үш жақты пропорционалды қысымды төмендететін клапанның өнімділігі жоғары гидравликалық басқару элементі болып табылады. Хуаданың пропорционалды қысымды төмендететін клапан 3DR16P-5x клапанын азайту және гидравликалық жүйенің тұрақты қысым деңгейін сақтай алатындығын қамтамасыз ету үшін жүйелік қысымды азайту және шектеу үшін қолданылады. 3Dr16P-5x, мұнда «3DR» клапанның үш жақты қысымды төмендететін, «16» өлшемін білдіреді, «P», «P» қысымын білдіреді, ал «5x» конфигурация кодын білдіреді. Хуаданың 3DR16P-5x пропорционалды клапаны рекровкамен ұсынылған бірдей үлгіні алмастыра алады.
| Генерал | ||
| Салмақ кг | 8 | |
| Орнату орны | Ерікті | |
| Қоршаған орта температурасы ℃ | -30-ден + 50-ге дейін | |
| Гидравликалық | ||
| Номиналды қысым бар | 315 | |
| Максималды жұмыс қысымы | -P bar | 315 |
| - Бар | 250 | |
| - порт-бар | Резервуарға бөлек және қысымды | |
| Қысым параметрі | -Minum бар | Ағынға байланысты |
| -Maximum Бар | 50; 100; 200; 250 | |
| Максималды ағын L / MIN | 220 | |
| Гидравликалық сұйықтық | Минералды май (HL, HLP) DIN 51524 1); VDMA 24568-ге дейінгі био-тозған гидравликалық сұйықтықтар (сонымен қатар RE 90221); Хетг (зорлау тұқымы майы) 1); Хепг (Polyglycols) 2); Жұқтар (синтетикалық эфирлер) 2); Сұраныс бойынша басқа гидравликалық сұйықтықтар | |
| Гидравликалық сұйықтықтың температурасы ℃ | -30-ден +80-қа дейін-+80-қа дейін (NBR пломбалары) -20-дан +80-ге дейін (FKM пломбалары) | |
| Тұтқырлық диапазоны мм2/ с | 10-дан 800-ден 800-ге дейін | |
| Рұқсат етілген макс. Гидравликалық сұйықтықтың - тазалық сыныбының ISO 4406 (с) ластану дәрежесі | Сынып 20/18/15 3 | |
Ерекше өзгешеліктері:
▶ азайтуға арналған клапан (P-ден a) және жүйені шектейтін (a to t)
▶ Табылды орнату үшін
▶ 4 қысым рейтингі
▶ 4 реттеу элементтері, міндетті емес:
● Айналмалы тұтқасы
● алтыбұрышты және қорғаныш қақпағы бар жең
● Масштабы бар құлыпталатын айналмалы тұтқасы
Масштабы бар айналу тұтқасы
Қолдану:
Пропорционалды қысымды төмендететін клапан 3DR16P-5x Гидравликалық жүйелерге арналған гидравликалық жүйелерге жарамды, мысалы, инъекциялық қалыптау машиналары, құрылыс машиналары және жоғары дәлдіктегі өндірістік жабдықтар.

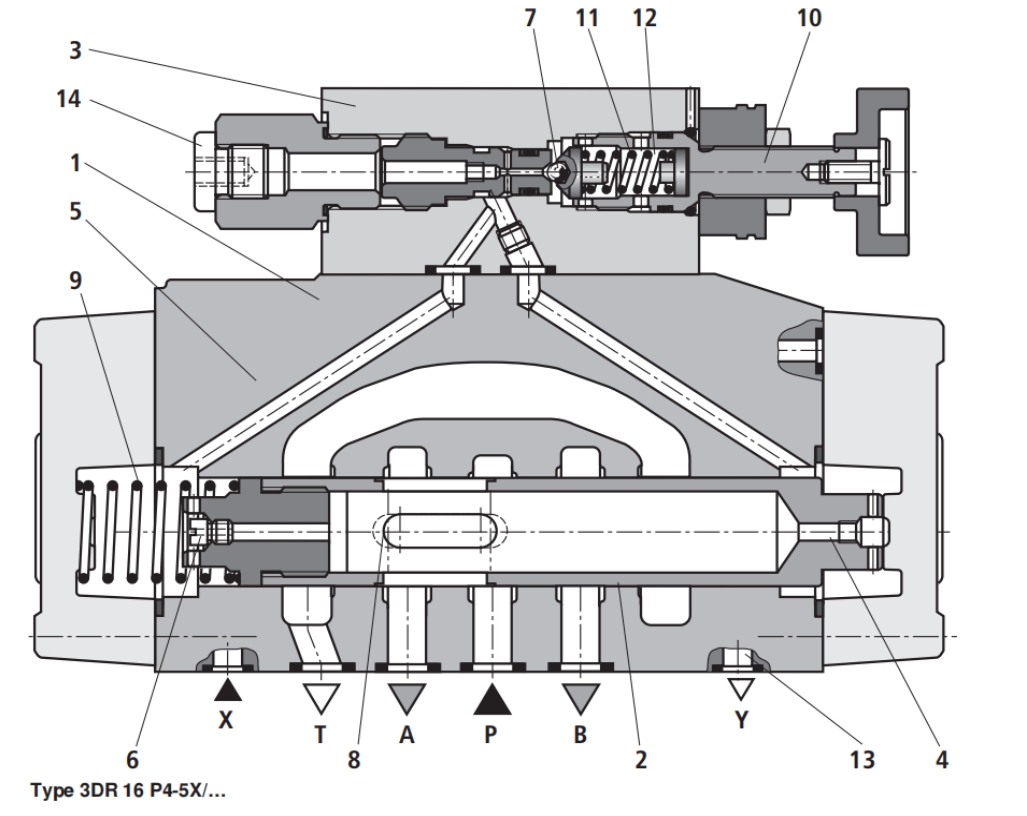

3DR типті қысыммен реттелетін клапандар - бұл ұшқыш - бұл қайталама тізбекке қысымның қысымы бар 3 жақты қысымды төмендететін клапандар. Олар жүйелік қысымды азайту үшін қолданылады.
Қысымды төмендететін клапан негізінен негізгі клапаннан тұрады (1).
Бастапқы позицияда клапан ашық. Гидравликалық сұйықтық P каналы P каналынан ешқандай шектеусіз ағып кетуі мүмкін.
А арнасындағы қысым BORE (4) арқылы, сығымдау көктеміне қарама-қарсы орамаға қолданылады (9). Сонымен қатар, қысым (6), бақылау орамасының (2) серіппесі арқылы (2) және арна арқылы (5) және пилоттық басқару клапанында (3) доп (7) арқылы қолданылады.
Сығымдалған көктемнің (11) қысымына байланысты, доптың (7) және арналарында (5) және CHANCE (5), бас күйінде (2) тұрғызады және ұстап тұрады. Гидравликалық сұйықтық P каналынан «Басқару орамасы» арқылы ағындар Promery Spool (2) A арнасында қысым жасалғанша, бұл сығымдалған көктемдегі қысымның (11) және допты (7) көтереді.
Басқару орамы (2) Жабық күйге ауысады
Тепе-теңдік.
Жетек, бақылау орамасы (2) рөлін арттыратын аралық аралық аралық аралық қысым өсіп келе жатқанда, одан әрі қарай жылжытылады (2). Бұл Channel T және A Channel T және A Channel Archange Archange Channel (2) арқылы басқару орамасындағы (2). Резервуарға шығарылған гидравликалық сұйықтықтың мөлшері қысымның жоғарылауын қамтамасыз етеді.
Ұшқыш майы әрқашан көктемгі камерадан (12) жерден (12) пилоттық жолмен (13) ағызылады.
Қысым өлшеуіш порты (14) A арнасындағы қысқартылған қысымға, оны тексеруге мүмкіндік береді.
