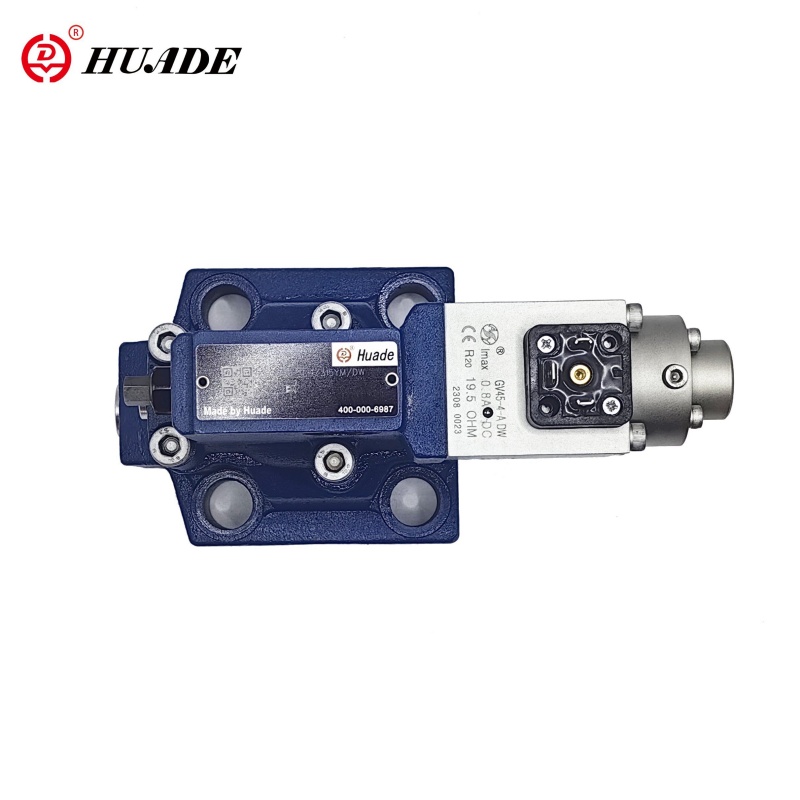

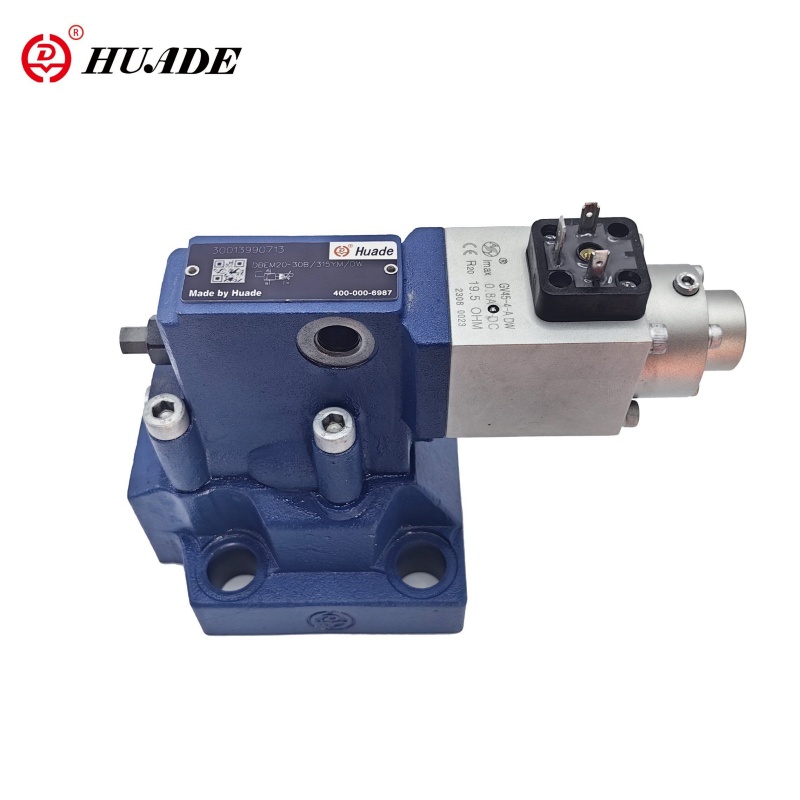

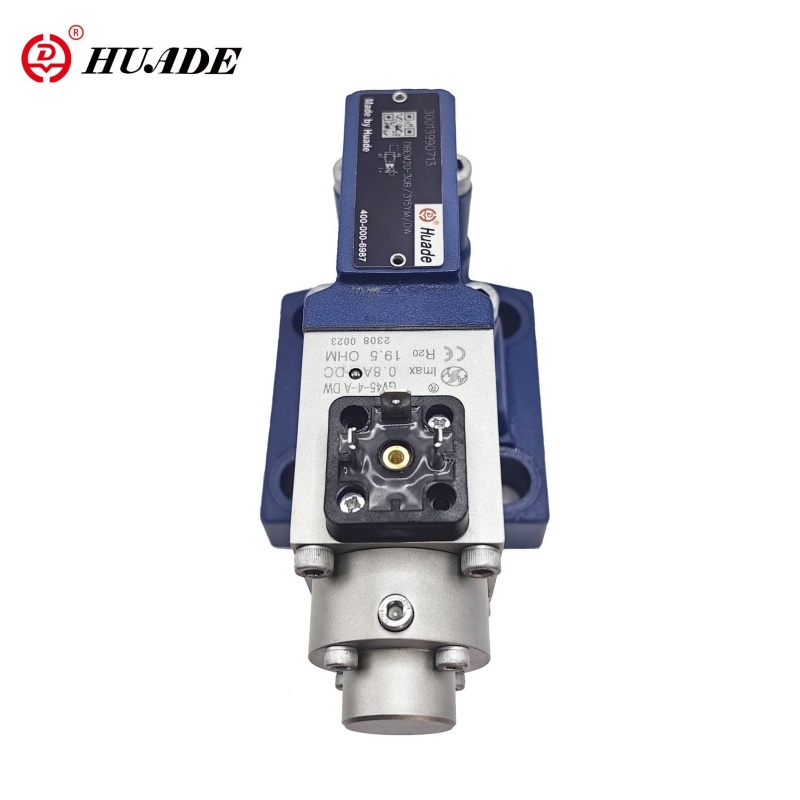

Пропорционалды қысымды рельефті клапан DBEM
Ұшқышпен басқарылатын пропорционалды рельефті клапан DBEM - бұл интеграцияланған электронды компонентпен (obe) жабдықталған ұшқыштардан қорғайтын клапан. Бұл ең алдымен гидравликалық жүйелердің жұмыс қысымын шектеу және электрлік бақылау сигналдары арқылы жүйелік қысымның белсенділігін реттеу үшін қолданылады. Бұл пропорционалды клапанның ерекшеліктері бақылау сипаттамаларын, тұрақты қысымды және жақсы динамикалық жауап, оны әр түрлі гидравликалық жүйелерде кеңінен қолданады, бұл оны әр түрлі гидравликалық жүйелерде кеңінен қолданады.
Пропорционалды қысымды рельефті клапанның өнімі
| Гидравликалық мәліметтер | ||||
| Max.Operating Қысым порттары A. B және X (MPA) | 31.5 | |||
| Қайтару қысымы (MPA) | Y порты, резервуарға бөлек және нөлдік қысым | |||
| Макс. Орнатылатын қысым (MPA) | 5. 10. 20. 31.5 Қысымдай кезең | |||
| Мин. Орнатылатын қысым (MPA) | Сипаттамалық қисықтарды қараңыз | |||
| Макс. Қысым қауіпсіздігі (MPA) | Орнатылатын қысым | |||
| 5 | 10 | 20 | 31.5 | |
| 1-ге дейін2 | 12-ге дейін2 | 1-ден 22-ге дейін2 | 1to 342 | |
| Макс. ағын (л / мин) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Ұшқыш ағыны (L / MIN) | 0,7-ден 2-ге дейін | |||
| Сызықтық (%) | ± 3.5 | |||
| Қайталану (%) | <± 2 | |||
| Типтік вариация (%) | <± 2 макс. қысым | |||
| Гистерезис (%) | Max.pressure.pressure.press.press.press ± 4,5-тен 1,5-ке дейін | |||
| Коммутация уақыты | 30-дан 150-ге дейін | |||
| Қысым сұйықтығы | Минералды май (NBL пломбасы үшін), фосфат эфирі (FPM пломбасы үшін) | |||
| Тұтқырлық диапазоны (мм2 / с) | 2.8-ден 380-ге дейін | |||
| Қысым сұйықтықтың температуралық диапазоны (℃) | -20 - + 70 дейін | |||
| Ластану дәрежесі (мкм) | ≤20 (10 ұсыныс) | |||
| Электр техникалық мәліметтері | |
| Күшейткіш | VT-200G40 Клапанмен бірге берілген |
| Кернеуі | Б |
| Min.control ток (A) | 0.1 |
| Max.control cartenl (a) | 0.8 |
| Катушкалар (ω) | 20 ℃ суық мәні - 19.5; Max.wam мәні - 28,8 |
| Қысым сұйықтықтың температуралық диапазоны (℃) | +50 |
| Жұмысшы мемлекет | Жалғастыру |
| Клапанды қорғау | IP65 |
| Электр қосылымдары | тығындау |
Ерекше өзгешеліктері:
▶ Табылды орнату үшін
▶ блокта
▶ Көктемгі жүктелген ұшқыштарды басқару клапанының көмегімен қосымша қосымша максималды шектеу
▶ Клапан және электронды басқару Бір көзден алу
Қолдану:
Пилоттық басқарылатын пропорционалды рельефті клапандар Дби әр түрлі гидравликалық жүйелерде кеңінен қолданылады, олар әр түрлі гидравликалық жүйелерде кеңінен қолданылады, мысалы, инъекциялық қалыптау машиналары, өлімге арналған машиналар және гидравликалық престер. Бұл қосымшаларда DBEM клапаны гидравликалық жүйенің тұрақты жұмысын қамтамасыз етеді және өндіріс тиімділігін арттырады.
Бұл клапандар негізінен пилоттық басқару клапанынан (1) пропорционалды соленоидпен (2) және негізгі қақпағы бар негізгі клапан (3) (4) тұрады.
DBE түрі:
Қысымның реттеуі пропорционалды соленоид арқылы, пропорционалды соленоид (2) арқылы тәуелді. Порттағы қысым негізгі орамның астыңғы жағында (4) актілерде әрекет етеді. Сонымен бірге бұл қысым негізгі орамның (4) көктемгі жүктелген жағында (4) өзгереді (5). Гидравликалық күш пилоттық поппетте (6) әрекет етеді. Гидравликалық күш соленоид күші пайда болған кезде, ұшқыш поппеті (6) ашылады. Ұшқыш майы енді y портымен танкке түсуі мүмкін, себебі негізгі орамада қысым төмендейді (4). A-ға дейінгі қосылым ашылды және енді қысымның жоғарылауы болмайды
DBEM түрі:
Қажет болса, клапанды максималды қысым қауіпсіздігі үшін қосымша көктемгі жүктелген ұшқышты басқару клапанымен қамтамасыз етілуі мүмкін (артық қысым қауіпсіздігі)
Құрылымы Пропорционалды қысымды рельефті клапан DBEM
