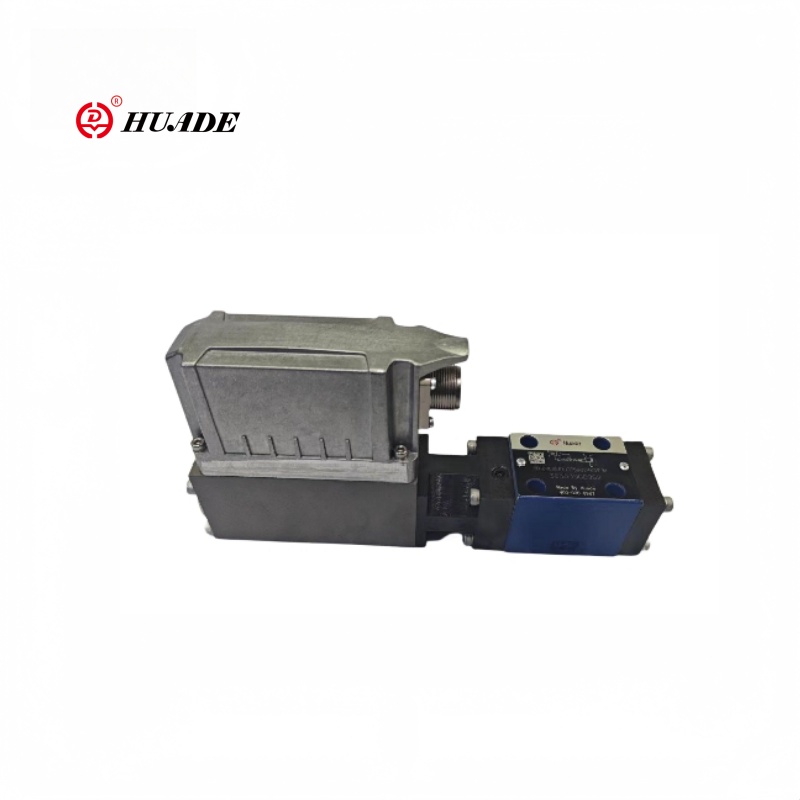

Пропорционалды қысымды төмендететін Valve Drebe 6x-1x

Алты жақты пилоттық жұмыс істеп тұрған пропорционалды қысым CLAED DREBE 6X-1x Series 6x-1x сериясы пилоттық дизайнды алады, ол негізгі клапанның негізгі қозғаушы күштерін азайтып, жауап беру жылдамдығын арттырады (жиілікке жауап 10Гц-ден асуы мүмкін). Алты жақты құрылым құбырдың күрделілігін азайтады және ықшам кеңістіктерге жарамды. Valve Drebe 6x-1x интеллектуалды гидравликалық жүйелерге қосылу оңай, бұл стандартты өндірістік коммуникациялық хаттамаларды қолдайды (мысалы, профиль, Ethercat).

Пропорционалды қысымды төмендететін өнімнің параметрі Drebe 6x-1x

Өнімнің мүмкіндігі және пропорционалды қысымды қолдануы Drebe 6x-1x

Ерекше өзгешеліктері:

▶ Тұтынушыдағы жүйелік қысымды азайту үшін кері байланыс және борттық электроника бар ұшқыштармен жұмыс істеп тұрған клапандар (тек пилоттық мұнай)

▶ 3-ЖОЛДАРЫ (P-A / A --T), PMIN = PT

▶ Сығымдау көктеміне қарсы арматура арқылы реттеледі

▶ Орналасумен басқарылатын, минималды гистерезис <1%, жедел жауап беру уақыты, техникалық мәліметтерді қараңыз

▶ Ақаулы электроникамен де қауіпсіз деңгейге дейін шектеу шектеулері (I imax)

▶ Табық қосымшасы үшін, Hole конфигурациясы ISO 4401-03-02-05-0-05 дейін. RE45053 каталог парағына сәйкес тіректер (тапсырыс бөлек)

▶ DIN 43563-AM6-ға қосқыш қосқышы, RE 08008 (тапсырыс бөлек)

▶ борттық триггердің электроникасы үшін мәліметтер

Қолдану:

Пропорционалды қысымды төмендететін Valve Drebe 6x-1x сериясы - бұл өндірістік гидравликалық жүйелердегі жоғары сапалы компонент, бұл өндірістік гидравликалық жүйелердегі жоғары сапалы компонент, бұл құрылыс машиналары, металлургия жабдықтары, инъекциялық қалыптар, инъекциялық қалыптау машиналары және өлімге қарсы машиналар.

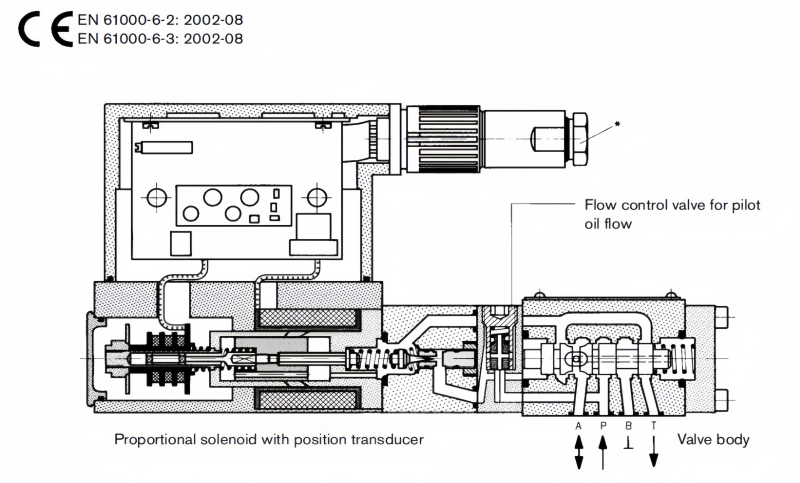

Пропорционалды қысымның функциясы мен бөлімі Drebe 6x-1x

Генерал

Type drBe6x ТҮРІПЕК КӨРСЕТУ КӨРСЕТУ КӨЛІГІ КӨМЕК КӨРСЕТУ КӨРСЕТУ КӨРСЕТУ КӨРСЕТУЛІ 3 ЖҰМЫС ЖҰМЫСЫН ОҚЫТУ.

Пилоттық клапан (қысымын жеңілдететін клапан »пилоттық сахнасы) P ұшқыш мұнайын бақыланатын ағынмен қамтамасыз етілген.

Клапандар борттық электроникалық бар позицияны басқарылатын пропорционалды соленоид арқылы жүзеге асырылады.

Осы клапандармен A (Тұтынушы) қысымы шексіз реттеліп, SetPoint-ке байланысты.

Негізгі қағида

Жүйе қысымын реттеу үшін, SetPoint Trigger Electronics-те орнатылған. Осы SetPoint негізінде электроника соленоидтің көктемгі күшке қарсы орналасуын басқарады. Пропорционалды соленоид дәл көктемгі сипаттамалық қисық сызықта орналасқан. Пилоттық кезең P00-ден мұнай ағынының ағымы бойынша, ағынды бақылау клапаны арқылы 0,6 л / мин. Пилоттық қысым тұтыну қысымымен (плюс көктемі) салыстырылады және реттеледі.

Көктем памин = P-дегі паминге әкеледі.

Максималды қауіпсіздік үшін қысым шектейді

Егер электроникада ақаулық болса, соланоидты ток (imax) көрсетілген деңгейден бақыланбайтындай етіп, қысым көрсетілмеген деңгейден асып кетсе, қысым белгіленген деңгейден жоғары көтерілмейді

Максималды көктемгі күш.
